Башенный гусёк стрелы вставка 9M — HITACHI KH850-3

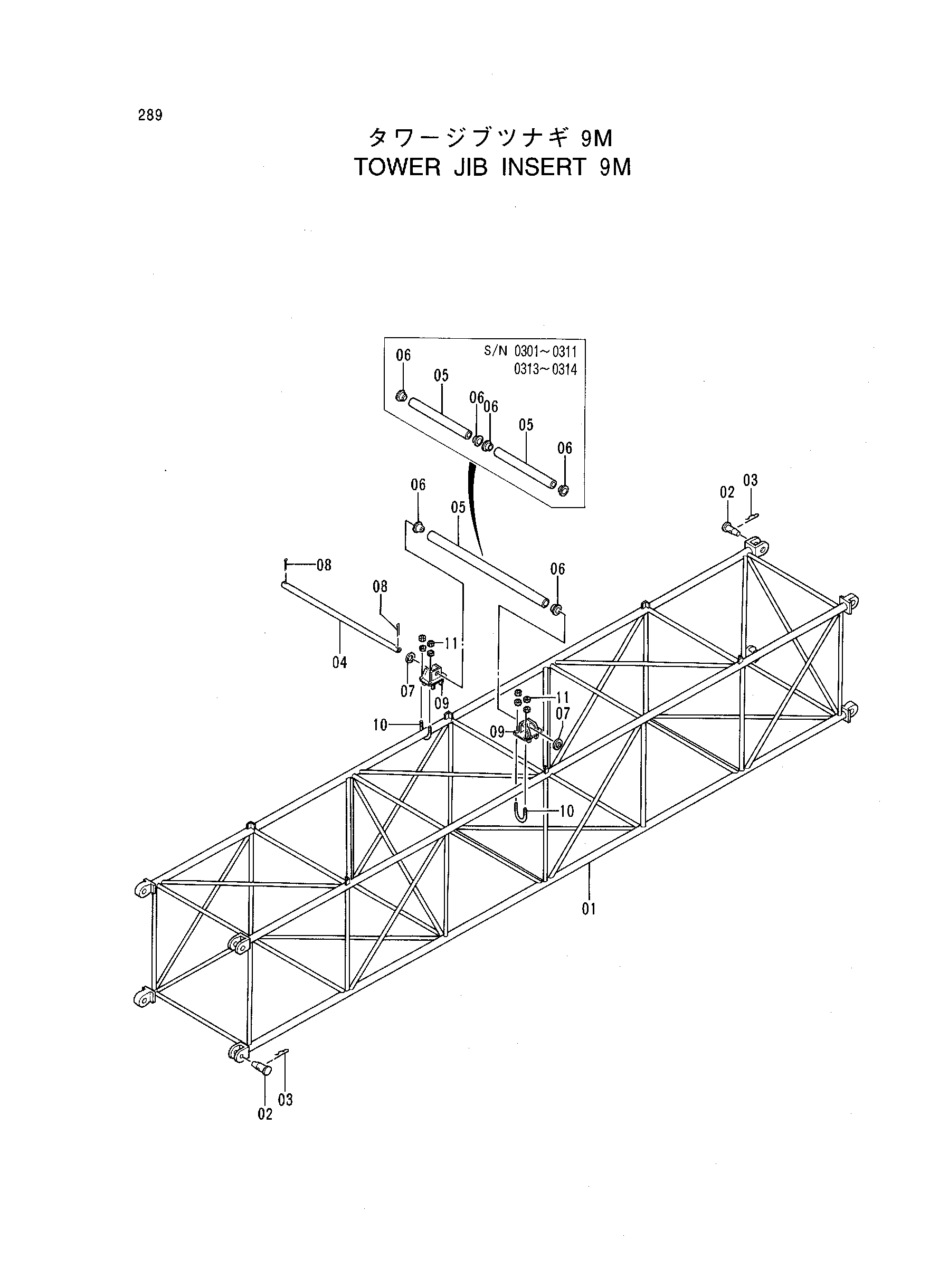

Заводская схема «Башенный гусёк стрелы вставка 9M» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-03 | 9082283 | Башенный гусёк стрелы вставка 9M | 1 |
| 01 | 6002895 | Стрела вставка | 1 |
| 02 | 4046619 | Палец | 4 |
| 03 | 4043750 | Стопорный палец | 4 |
| 04-11 | 9109709 | Каток направляющая | 1 |
| 04 | 4292419 | Мост | 1 |
| 05 | 4292418 замена: 4303441 | Ролик | 2 |
| 05 | 4292418 | Ролик | 2 |
| 05 | 4303441 | Ролик | 1 |
| 05 | 4303441 | Ролик | 1 |
| 06 | 4142688 | Втулка | 4 |
| 06 | 4142688 | Втулка | 4 |
| 06 | 4142688 | Втулка | 2 |
| 06 | 4142688 | Втулка | 2 |
| 07 | A590139 | Плоская шайба | 2 |
| 08 | A766050 | Шплинт | 2 |
| 09 | 9738637 | Кронштейн | 2 |
| 10 | 4292474 | U-образный болт | 4 |
| 11 | J950010 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
