Момент ограничитель — HITACHI KH850-3

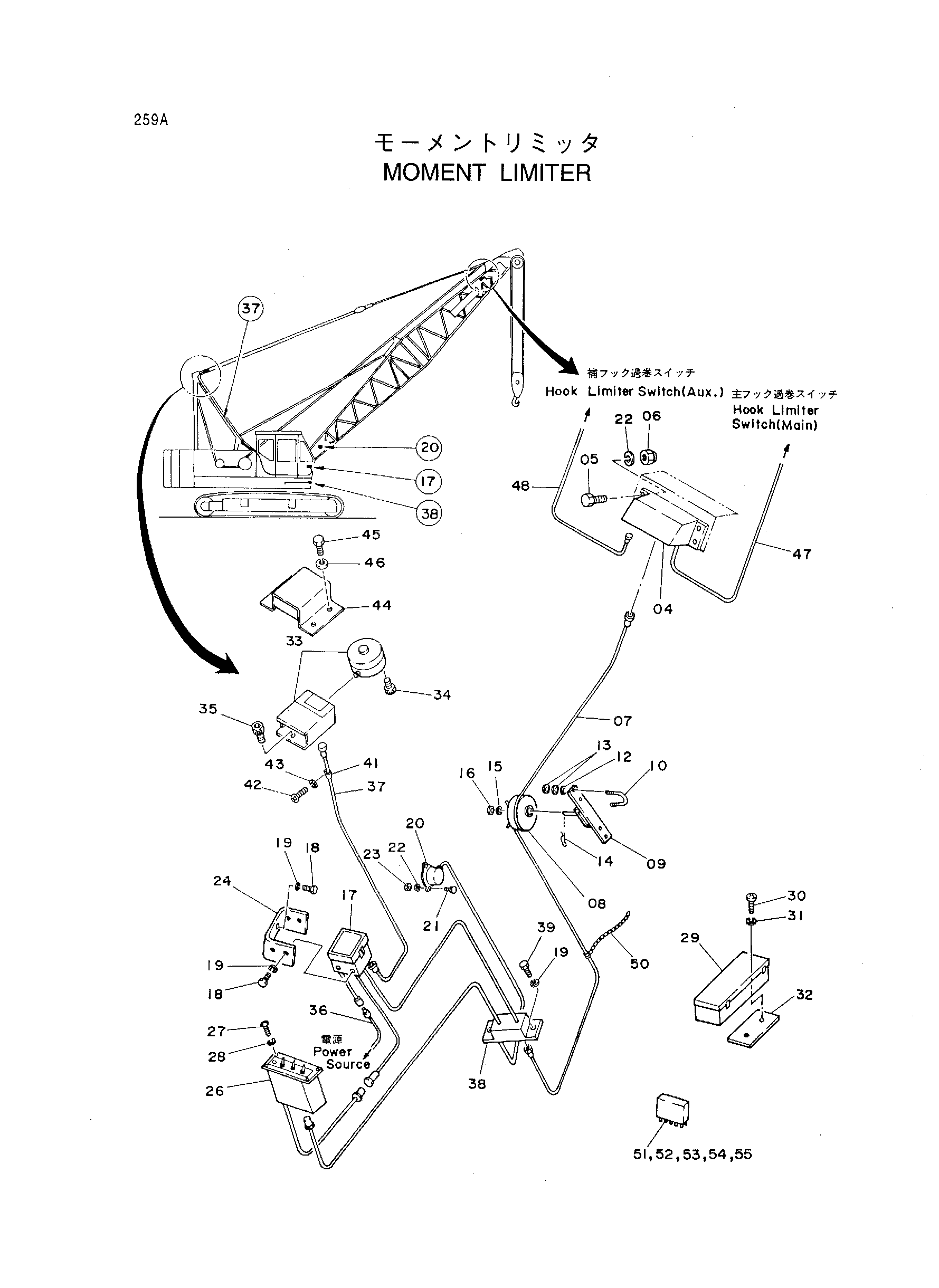

Заводская схема «Момент ограничитель» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4232849 | Короб клемма | 1 |
| 05 | J900818 | Болт | 4 |
| 06 | M500807 | Гайка | 4 |
| 07 | 4263205 | Жгут проводов | 1 |
| 08 | 7007190 | Реел трос | 1 |
| 09 | 8049060 | Кронштейн | 1 |
| 10 | 4138661 | U-образный болт | 2 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | 487041 | Стопорный палец | 1 |
| 15 | A590120 | Шайба | 1 |
| 16 | 959500 | Стопорное кольцо | 1 |
| 17 | 9101539 | Момент ограничитель | 1 |
| 17 | 9139291 | Момент ограничитель | 1 |
| 17 | 9121903 | Момент ограничитель | 1 |
| 17 | 9121903 | Момент ограничитель | 1 |
| 18 | J901020 | Болт | 6 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 4112266 | Угол трансдукер | 1 |
| 21 | J900832 | Болт | 3 |
| 22 | A590908 | Пружинная шайба | 7 |
| 23 | M500807 | Гайка | 3 |
| 24 | 4180943 | Кронштейн | 1 |
| 26 | 9100988 | Блок реле | 1 |
| 26 | 9141460 | Контроллер | 1 |
| 26 | 9124762 | Контроллер | 1 |
| 26 | 9124762 | Контроллер | 1 |
| 27 | J460410 | Винт с шайбой | 6 |
| 28 | A590904 | Пружинная шайба | 6 |
| 29 | 4120662 | Короб | 1 |
| 30 | M430616 | Винт | 2 |
| 31 | A590906 | Пружинная шайба | 2 |
| 32 | 4092370 | Резиновая прокладка | 1 |
| 33 | 4188817 | Нагрузка скале | 1 |
| 34 | M340840 | Болт с внутренним шестигранником | 4 |
| 35 | M340613 | Болт с внутренним шестигранником | 4 |
| 36 | 4156605 | Жгут проводов | 1 |
| 37 | 4119071 | Жгут проводов | 1 |
| 38 | 4350189 | Короб клемма | 1 |
| 38 | 4271117 | Короб клемма | 1 |
| 38 | 4271117 | Короб клемма | 1 |
| 39 | J901016 | Болт | 2 |
| 41 | 4000854 | Зажим | 1 |
| 42 | M430610 | Винт | 1 |
| 43 | A590906 | Пружинная шайба | 1 |
| 44 | 8033993 | Крышка | 1 |
| 45 | J901216 | Болт | 4 |
| 46 | A590912 | Пружинная шайба | 4 |
| 47 | 4146345 | Жгут проводов | 1 |
| 48 | 4292912 | Жгут проводов | 1 |
| 49 | 4294403 | Жгут проводов | 1 |
| 50 | 4186538 | Цепь | 1 |
| 51 | 9110861 | Кассетте | 1 |
| 51 | 9110861 | Кассетте | 1 |
| 51 | 9110861 | Кассетте | 1 |
| 51 | 9127708 | Кассетте | 1 |
| 51 | 9127708 | Кассетте | 1 |
| 51 | 9127708 | Кассетте | 1 |
| 52 | 9110862 | Кассетте | 1 |
| 52 | 9110862 | Кассетте | 1 |
| 52 | 9110862 | Кассетте | 1 |
| 52 | 9127709 | Кассетте | 1 |
| 52 | 9127709 | Кассетте | 1 |
| 52 | 9127709 | Кассетте | 1 |
| 53 | 9110863 | Кассетте | 1 |
| 54 | 9110864 | Кассетте | 1 |
| 54 | 9110864 | Кассетте | 1 |
| 54 | 9110864 | Кассетте | 1 |
| 54 | 9127710 | Кассетте | 1 |
| 54 | 9127710 | Кассетте | 1 |
| 54 | 9127710 | Кассетте | 1 |
| 55 | 9110865 | Кассетте | 1 |
| 55 | 9110865 | Кассетте | 1 |
| 55 | 9110865 | Кассетте | 1 |
| 55 | 9127711 | Кассетте | 1 |
| 55 | 9127711 | Кассетте | 1 |
| 55 | 9127711 | Кассетте | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
