Подъёмный механизм трубопроводы — HITACHI KH850-3

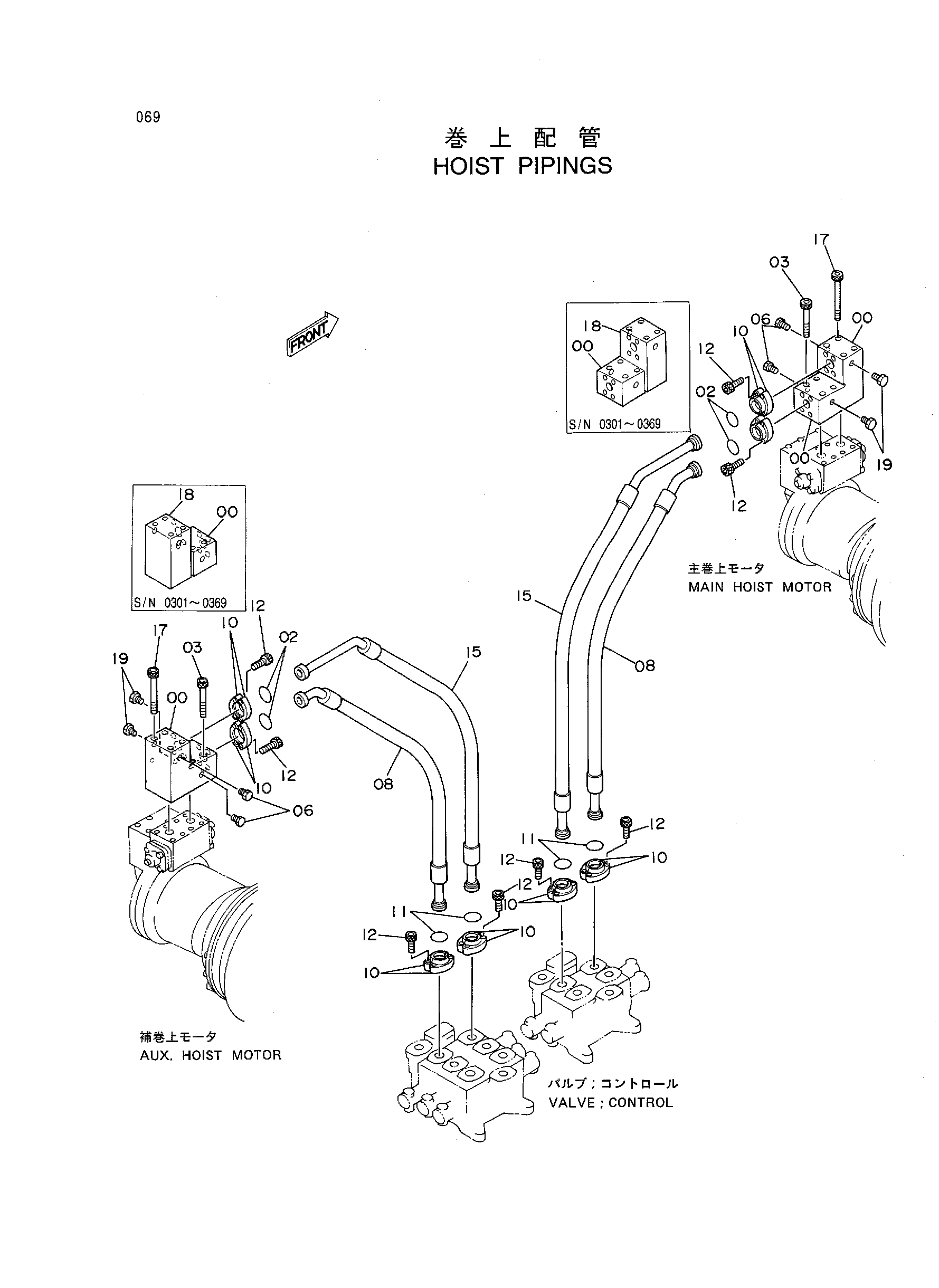

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278039 замена: 3072989 | Фланец | 2 |
| 00 | 3072989 | Блок | 2 |
| 02 | A811040 | Уплотнительное кольцо | 4 |
| 03 | M351271 | Болт с внутренним шестигранником | 8 |
| 06 | 447483 | Пробка | 4 |
| 08 | 4277939 | Шланг | 2 |
| 10 | 962453 | Разъёмный фланец | 16 |
| 11 | 966993 | Уплотнительное кольцо | 8 |
| 12 | M341032 | Болт с внутренним шестигранником | 32 |
| 15 | 4282457 | Шланг | 2 |
| 17 | M351204 | Болт с внутренним шестигранником | 8 |
| 18 | 3057671 замена: 3072989 | Фланец | 2 |
| 19 | 447483 | Пробка | 4 |
| 19 | 447483 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
