Подвес (портал) — HITACHI KH850-3

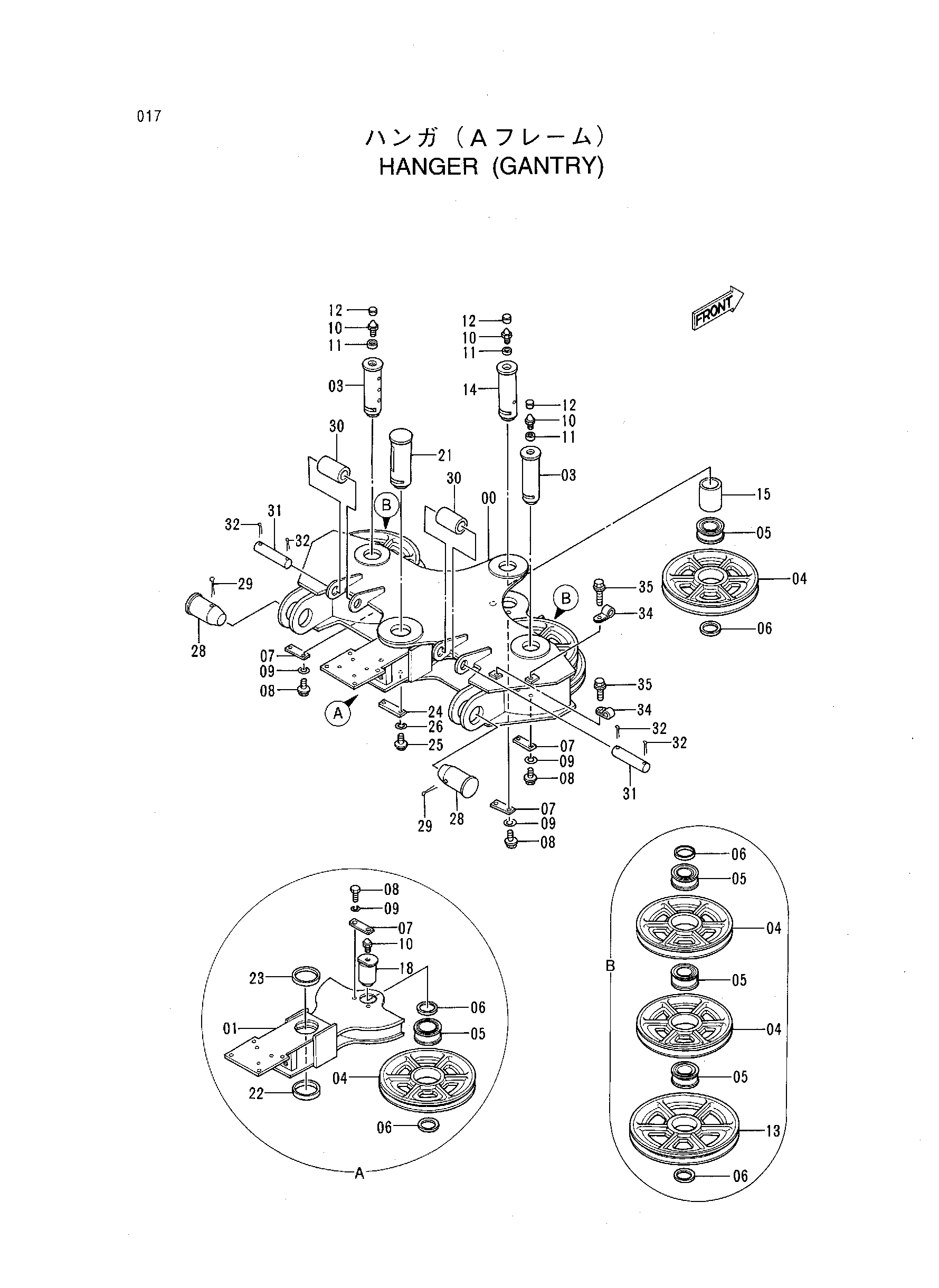

Заводская схема «Подвес (портал)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6011023 | Подвес | 1 |
| 01 | 7023032 | Подвес | 1 |
| 03 | 4191294 | Палец | 2 |
| 04 | 3025094 | Канатный блок | 6 |
| 05 | 4137656 | Роликовый подшипник | 8 |
| 06 | 447233 | Проставка | 7 |
| 07 | X4247 | Стопорная пластина | 4 |
| 08 | J901625 | Болт | 8 |
| 09 | A590916 | Пружинная шайба | 8 |
| 10 | J75481 | Пресс-маслёнка | 4 |
| 11 | 4130686 | Втулка | 3 |
| 12 | 4105912 | Колпачок | 3 |
| 13 | 3051131 | Канатный блок | 2 |
| 14 | 4191295 | Палец | 1 |
| 15 | 4139523 | Проставка | 1 |
| 18 | 4191296 | Палец | 1 |
| 21 | 4139525 | Палец | 1 |
| 22 | 4257668 | Проставка | 1 |
| 23 | 4139526 | Проставка | 1 |
| 24 | X4248 | Стопорная пластина | 1 |
| 25 | J912028 | Болт | 2 |
| 26 | A590920 | Пружинная шайба | 2 |
| 28 | 4052949 | Палец | 2 |
| 29 | A761002 | Шплинт | 2 |
| 30 | 4229548 | Ролик | 2 |
| 31 | 4229549 | Палец | 2 |
| 32 | A766063 | Шплинт | 4 |
| 34 | 4190261 | Зажим | 2 |
| 35 | J450614 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
