Крюк ограничитель подъёма предотвращение устройство (дополнительный. гусёк стрелы) — HITACHI KH850-3

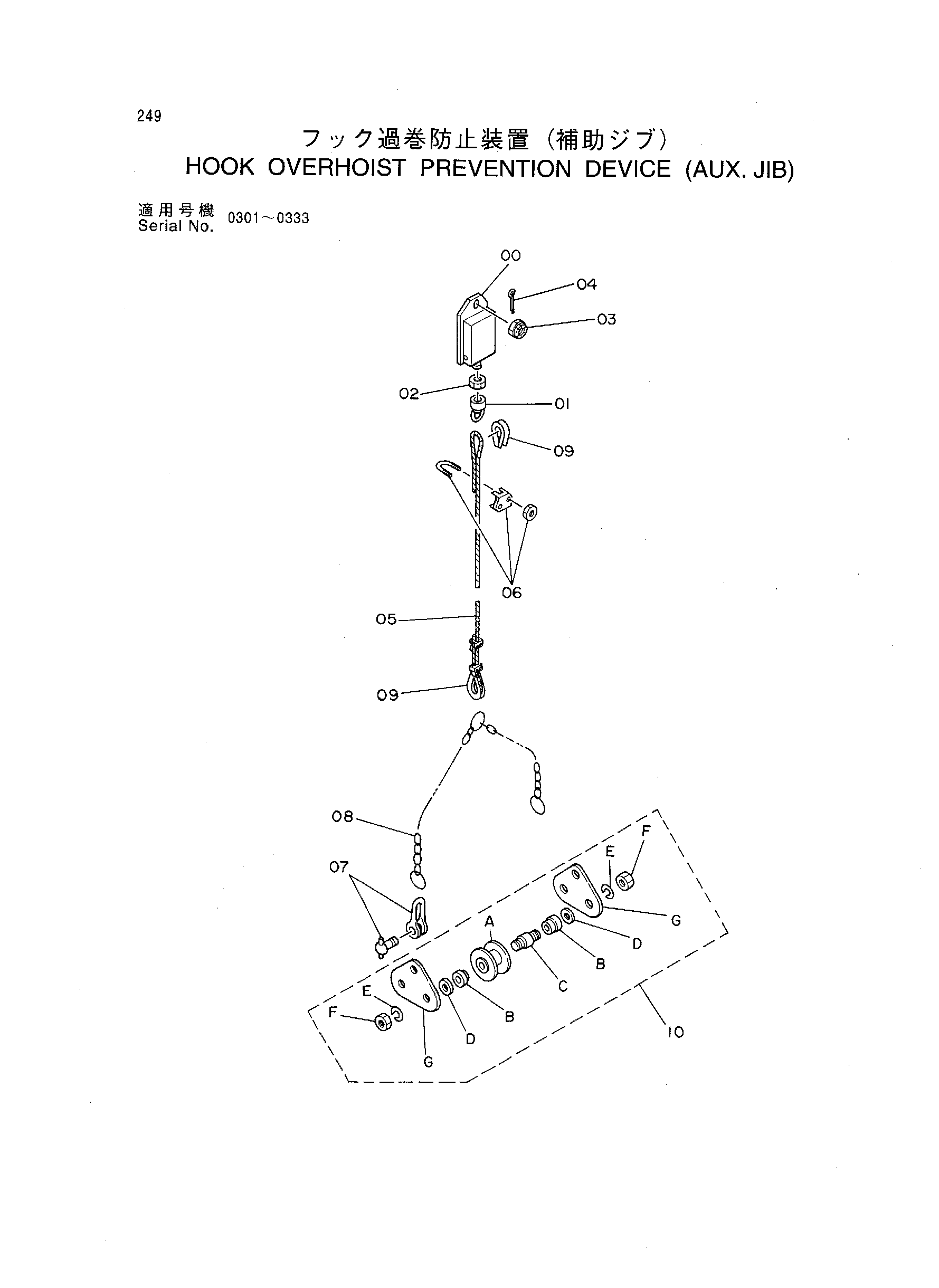

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (дополнительный. гусёк стрелы)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4081571 | Выключатель | 1 |
| 01 | 4060410 | Гайка проушина | 1 |
| 02 | M500807 | Гайка | 1 |
| 03 | M631215 | Корончатая гайка | 1 |
| 04 | A763025 | Шплинт | 1 |
| 05 | 942846 | Канат провод | 1 |
| 06 | 958344 | Зажим канат | 4 |
| 07 | 4048477 | Серьга | 2 |
| 08 | 8001188 | Цепь | 1 |
| 09 | 4010525 | Тхимбле | 2 |
| 10 | 9000663 | Груз в сборе | 1 |
| 10A | 9700144 | Ролик | 2 |
| 10B | 4001549 | Втулка | 4 |
| 10C | 4001550 | Мост | 2 |
| 10D | J21085 | Шайба | 4 |
| 10E | A590916 | Пружинная шайба | 4 |
| 10F | M501613 | Гайка | 4 |
| 10G | 4040775 | Подвес | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
