Таглине трубопроводы — HITACHI KH850-3

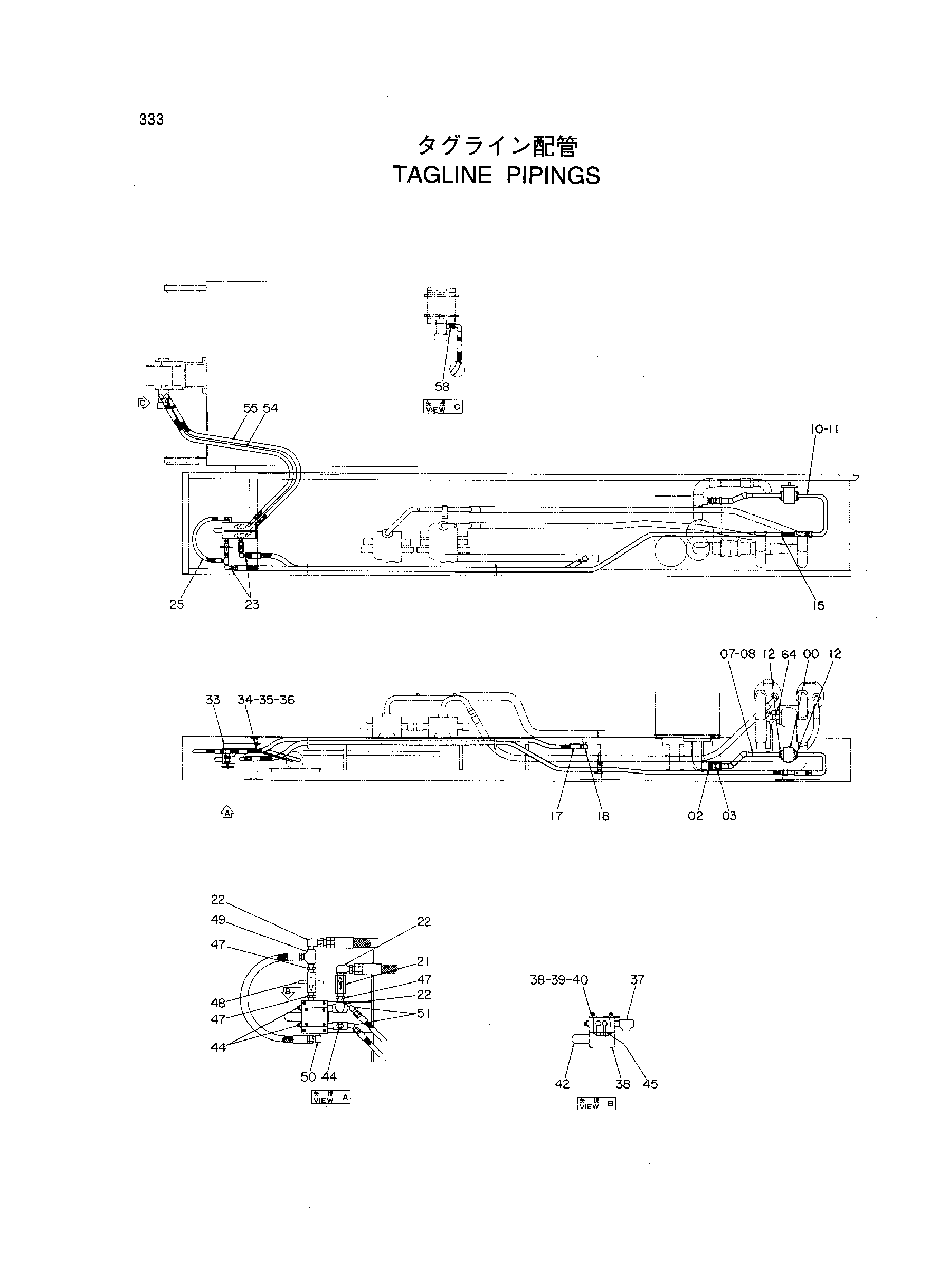

Заводская схема «Таглине трубопроводы» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4068906 | Насос | 1 |
| 02 | 4081255 | Адаптер | 1 |
| 03 | 4069801 | Муфта | 1 |
| 07 | 8044888 | Трубка | 1 |
| 08 | A811035 | Уплотнительное кольцо | 1 |
| 10 | A811030 | Уплотнительное кольцо | 1 |
| 11 | 9733112 | Трубка | 1 |
| 12 | 4057125 | Болт с внутренним шестигранником | 8 |
| 15 | 4257831 | Шланг | 1 |
| 17 | 4156453 | Шланг | 1 |
| 18 | 94-1404 | Угловой штуцер | 1 |
| 21 | 4163092 | Обратный клапан | 1 |
| 22 | 94-0632 | Угловой штуцер | 3 |
| 23 | 4131885 | Адаптер | 2 |
| 25 | 4055325 | Шланг | 1 |
| 33 | 9725556 | Кронштейн | 1 |
| 34 | J901230 | Болт | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 36 | J950012 | Гайка | 2 |
| 37 | 8011619 | Коллектор | 1 |
| 38 | M340871 | Болт с внутренним шестигранником | 8 |
| 39 | A590908 | Пружинная шайба | 4 |
| 40 | M500807 | Гайка | 4 |
| 42 | 4146469 | Предохранительный клапан | 1 |
| 44 | 94-2024 | Пробка | 3 |
| 45 | 4509180 | Уплотнительное кольцо | 2 |
| 47 | 94-1703 | Адаптер | 3 |
| 48 | 4023814 | Клапан | 1 |
| 49 | 94-0662 | Тройник | 1 |
| 50 | 94-1403 | Угловой штуцер | 1 |
| 51 | 94-1503 | Угловой штуцер | 2 |
| 54 | 4284265 | Шланг | 1 |
| 55 | 4297158 | Шланг | 1 |
| 58 | 94-1303 | Адаптер | 2 |
| 60 | 955498 | Уплотнение лента | 5 |
| 64 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
