Башенный гусёк стрелы ограничитель — HITACHI KH850-3

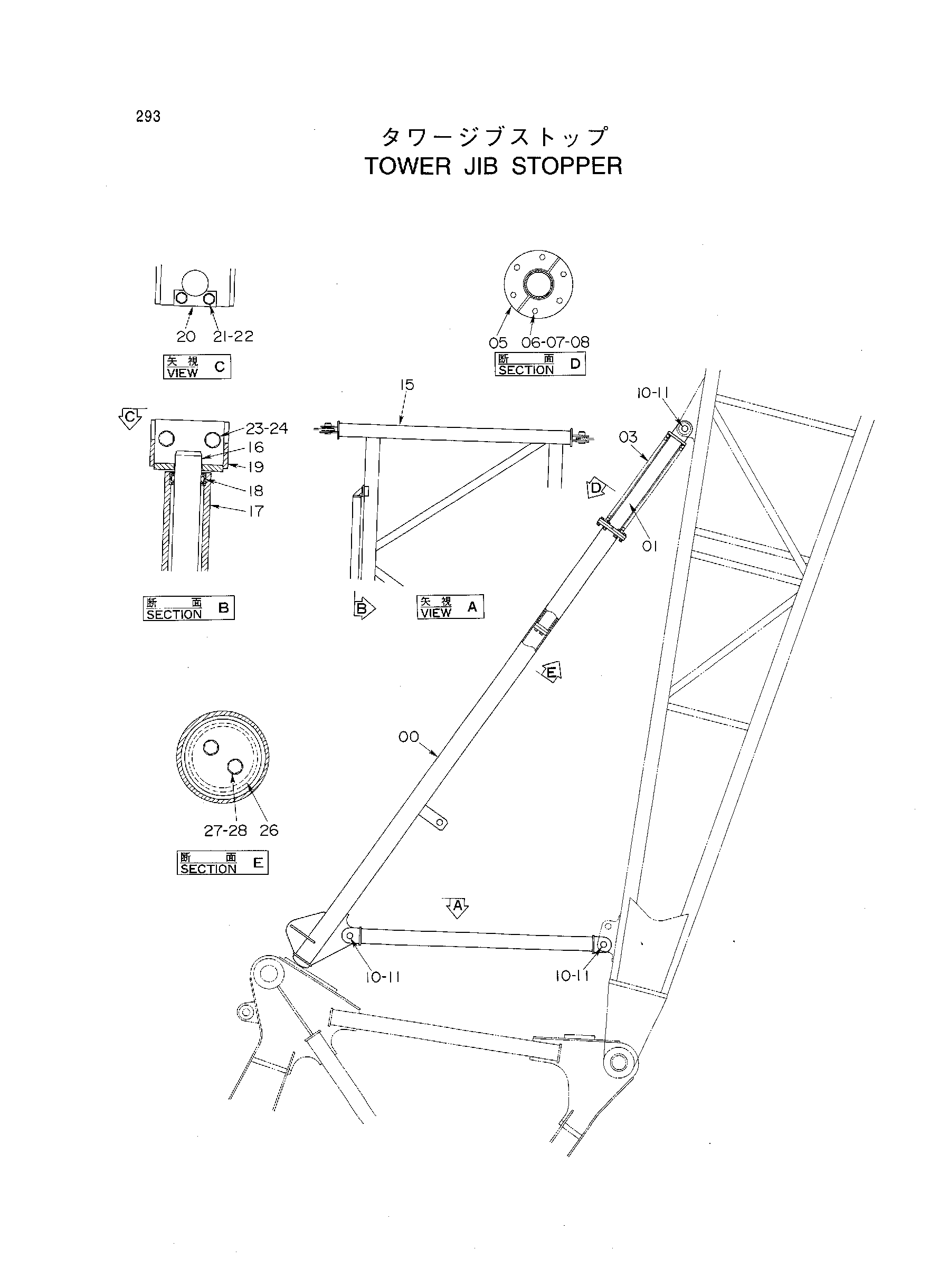

Заводская схема «Башенный гусёк стрелы ограничитель» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9101131 | Башенный гусёк стрелы остановка | 1 | |
| 00 | 7024214 | Опора наружный | 2 |
| 01 | 8050510 | Опора внутренний | 2 |
| 03 | 4273324 | Пружина | 2 |
| 05 | 4273325 | Пластина | 4 |
| 06 | J901250 | Болт | 12 |
| 07 | A590912 | Пружинная шайба | 12 |
| 08 | J950012 | Гайка | 12 |
| 10 | 4044225 | Палец | 6 |
| 11 | A768063 | Шплинт | 6 |
| 15 | 7024396 | Стойка | 1 |
| 16 | 4091744 | Мост | 1 |
| 17 | 4066775 | Ролик | 1 |
| 18 | 4080992 | Игольчатый подшипник | 2 |
| 19 | 8014797 | Кронштейн | 2 |
| 20 | X280071 | Стопорная пластина | 2 |
| 21 | J900814 | Болт | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
| 23 | J901220 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 26 | 4278654 | Пластина | 2 |
| 27 | J901235 | Болт | 4 |
| 28 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
