Крюк 25T — HITACHI KH850-3

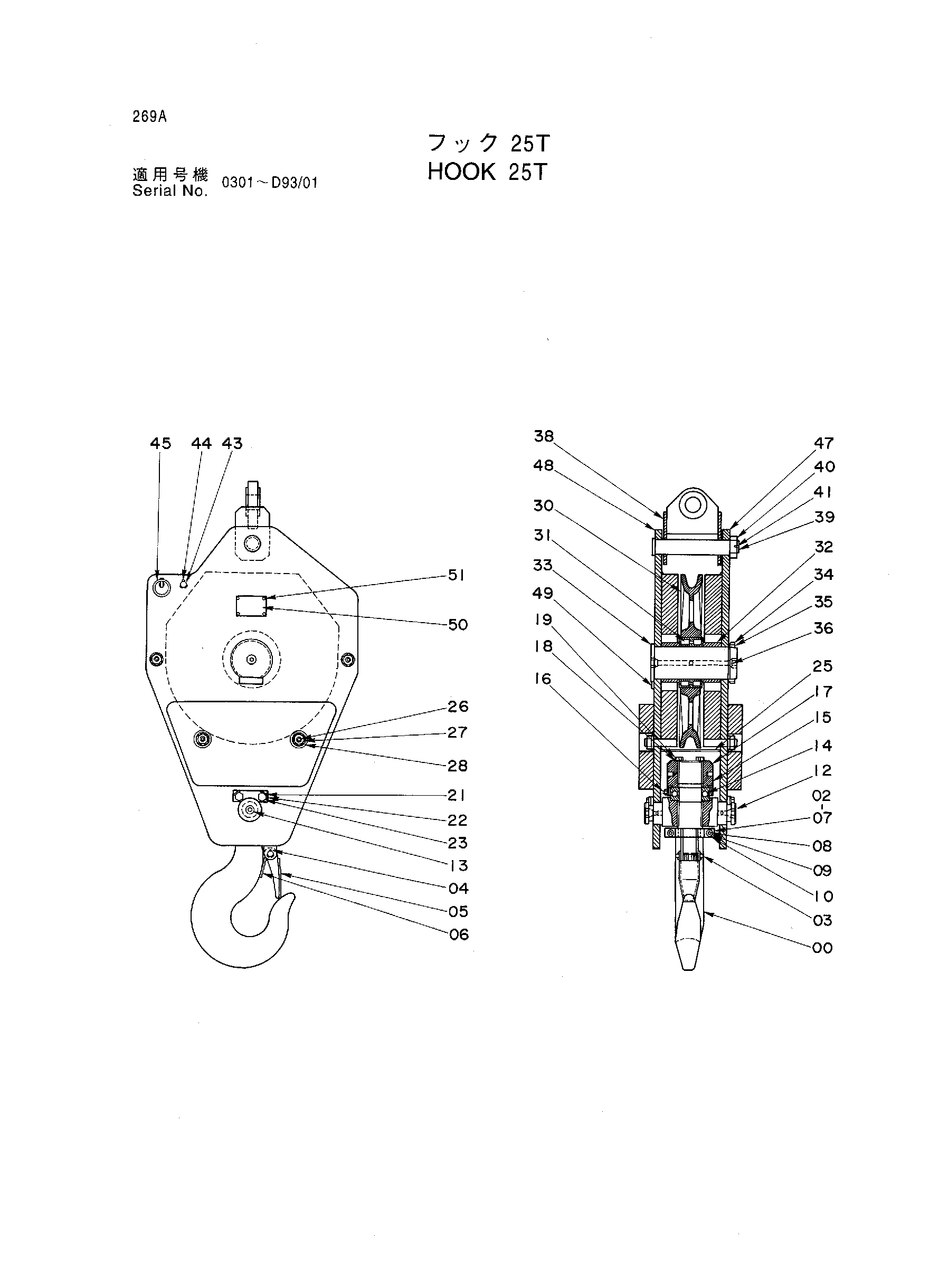

Заводская схема «Крюк 25T» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9040231 | Крюк 25T в сборе | 1 | |
| 00 | 2010422 | Крюк | 1 |
| 02 | 8014223 | Лента | 1 |
| 03 | 4085589 | Палец | 1 |
| 04 | A766036 | Шплинт | 2 |
| 05 | 9708783 | Кронштейн | 1 |
| 06 | 4085588 | Пружина торсион | 1 |
| 07 | 3014877 | Лента | 1 |
| 08 | M211240 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | M581210 | Гайка | 2 |
| 12 | 3017282 | Труннион | 1 |
| 13 | J75482 | Штуцер | 2 |
| 14 | 944775 | Шариковый подшипник | 1 |
| 15 | 4089326 | Крышка подшипник. | 1 |
| 16 | J75481 | Штуцер | 1 |
| 17 | 4089327 | Гайка роунд | 1 |
| 18 | 4105625 | Стопорная шайба | 1 |
| 19 | 4120044 | Болт | 2 |
| 21 | 4087951 | Стопорная пластина | 2 |
| 22 | 4100953 | Стопорная шайба | 2 |
| 23 | M211640 | Болт | 4 |
| 25 | 8016930 | Направляющая каната | 1 |
| 26 | 4085585 | Болт | 4 |
| 27 | A590924 | Пружинная шайба | 8 |
| 28 | M582419 | Гайка | 8 |
| 30 | 3016549 | Канатный блок | 1 |
| 31 | 4044616 | Роликовый подшипник | 1 |
| 32 | 4100954 | Проставка | 2 |
| 33 | 3017283 | Мост | 1 |
| 34 | 4101152 | Шайба подшипник. | 1 |
| 35 | 4101151 | Гайка подшипник. | 1 |
| 36 | J75482 | Штуцер | 2 |
| 38 | 9711211 | Тяга | 1 |
| 39 | 4100956 | Палец | 1 |
| 40 | M534225 | Корончатая гайка | 1 |
| 41 | A768080 | Шплинт | 1 |
| 43 | 9714037 | Палец | 2 |
| 44 | A768056 | Шплинт | 1 |
| 45 | 4001834 | Палец кольцо | 1 |
| 47 | 7010248 | Пластина | 1 |
| 48 | 7010249 | Пластина | 1 |
| 49 | 4100955 | Пластина | 1 |
| 50 | 495652 | Информационная табличка | 1 |
| 51 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
