Гидромотор (таглине) — HITACHI KH850-3

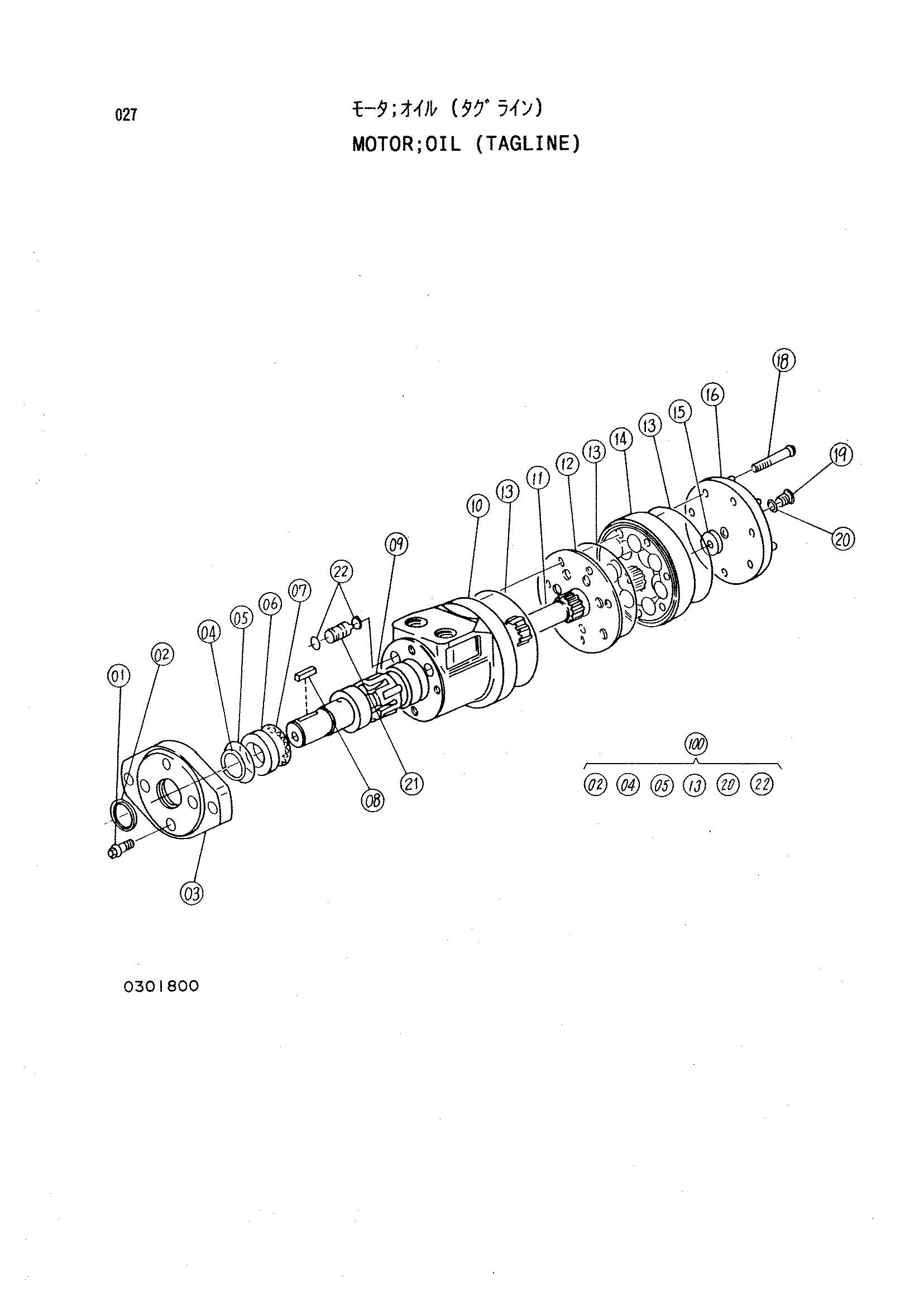

Заводская схема «Гидромотор (таглине)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4077195 | Гидромотор | 1 | |
| 01 | 0301801 | Винт | 4 |
| 02 | 0125302 | Пылезащитное уплотнение | 1 |
| 03 | 0125303 | Фланец | 1 |
| 04 | 0125304 | Масляное уплотнение | 1 |
| 05 | 0125305 | Уплотнительное кольцо | 1 |
| 06 | 0125306 | Раке тхруст-брг. | 1 |
| 07 | 0125307 | Игольчатый подшипник | 1 |
| 08 | 0125308 | Шпонка | 1 |
| 09 | 0125309 | Вал | 1 |
| 10 | 0301802 | Корпус | 1 |
| 11 | 0301803 | Вал привод | 1 |
| 12 | 0156303 | Проставка | 1 |
| 13 | 0156304 | Уплотнительное кольцо | 3 |
| 14 | 0301804 | Геролер | 1 |
| 16 | 0156307 | Концевой | 1 |
| 18 | 0301805 | Винт | 7 |
| 19 | 0125320 | Пробка | 1 |
| 20 | 0156309 | Уплотнительное кольцо | 1 |
| 21 | 0156310 | Обратный клапан | 2 |
| 22 | 0125311 | Уплотнительное кольцо | 4 |
| 100 | 0156312 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
