Барабан вал (подъёмный механизм) — HITACHI KH850-3

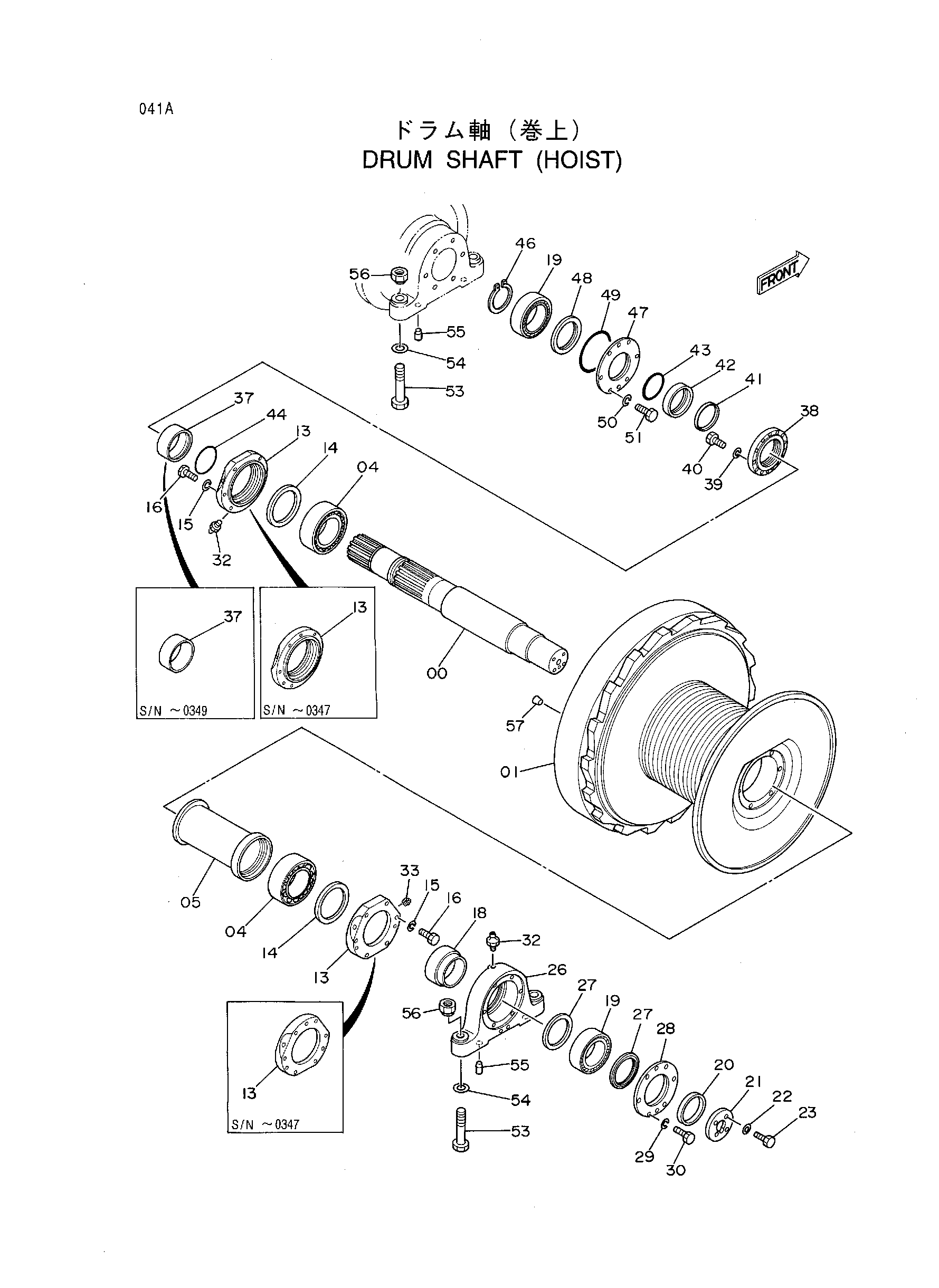

Заводская схема «Барабан вал (подъёмный механизм)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1015213 замена: 1019659	Вал барабан	1
00	1015213 замена: 4325259	Вал барабан	1
00	1015213 замена: A810170	Вал барабан	1
00	1019659	Вал барабан	1
01	1017042	Барабан	1
04	4222017	Подшипник. спх.рол.	2
05	9735404	Проставка	1
13	3051771 замена: 3041912	Фиксатор подшипник.	2
13	3041912	Фиксатор подшипник.	2
14	4116190	Масляное уплотнение	2
15	A590912	Пружинная шайба	12
16	J901265	Болт	12
18	4222240	Проставка	1
19	4117992	Подшипник. спх.рол.	2
20	4222239	Проставка	1
21	4222237	Фиксатор	1
22	4086891	Шайба	4
23	J901240	Болт	4
26	3041911	Педестал	1
27	4023745	Масляное уплотнение	2
28	4222238	Фиксатор подшипник.	1
29	A590912	Пружинная шайба	6
30	J901240	Болт	6
32	J75481	Пресс-маслёнка	4
33	94-2010	Пробка	3
37	4260284	Проставка	1
37	4325259	Проставка	1
38	4222242	Гайка	1
39	A590912	Пружинная шайба	2
40	J901255	Болт	2
41	4260285	Проставка	1
42	4222244	Проставка	1
43	A810150	Уплотнительное кольцо	1
44	A810170	Уплотнительное кольцо	1
46	4070854	Стопорное кольцо	1
47	4222245	Фиксатор подшипник.	1
48	4116188	Масляное уплотнение	1
49	A810220	Уплотнительное кольцо	1
50	A590912	Пружинная шайба	6
51	J901235	Болт	6
53	J833614	Болт	4
54	4114410	Шайба	8
55	4122547	Установочный штифт	4
56	J953036	Гайка	4
57	456336	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
