Воздушный фильтр — HITACHI KH850-3

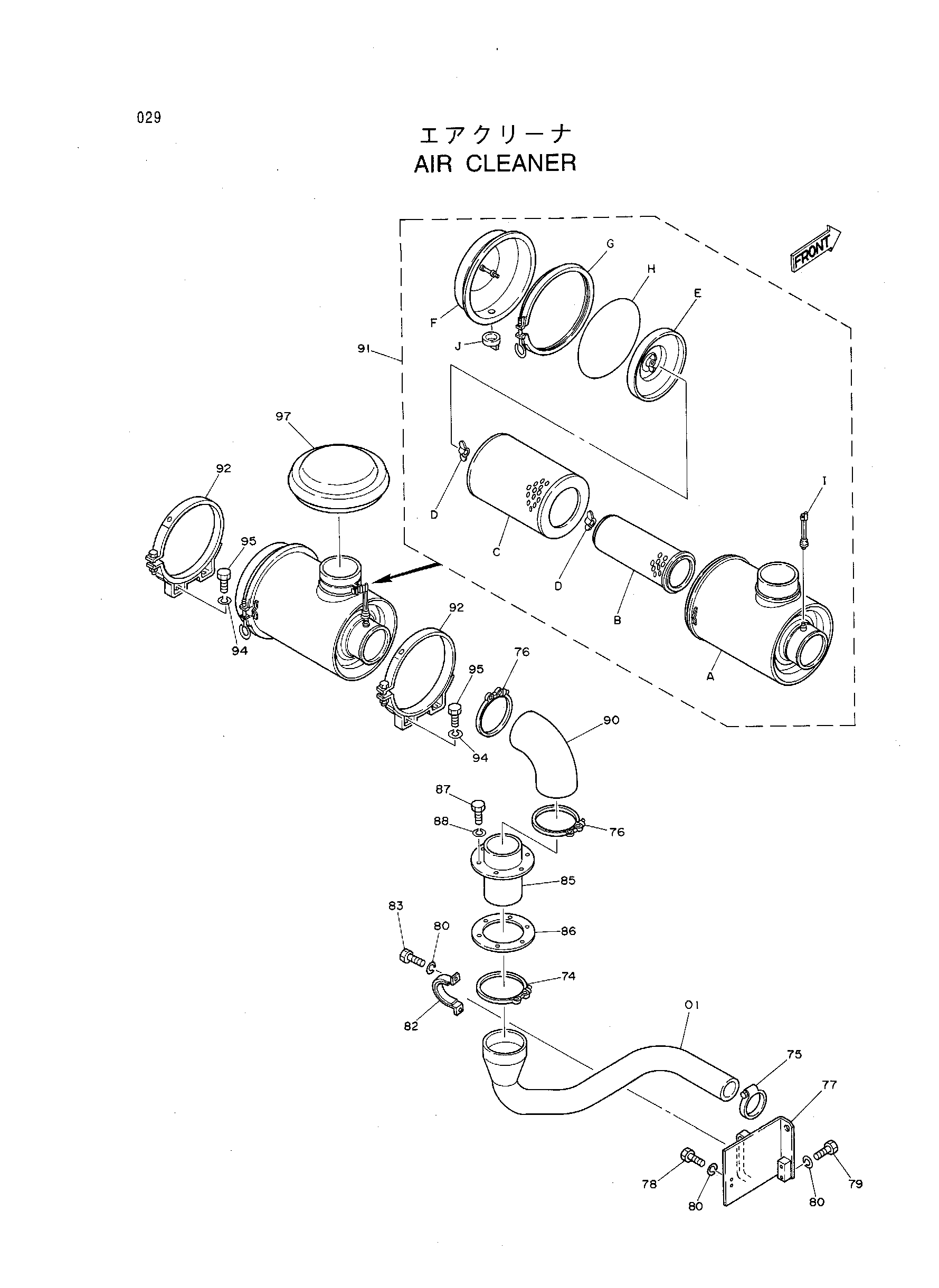

Заводская схема «Воздушный фильтр» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3042773 | Воздушный шланг | 1 |
| 74 | 4282496 | Хомут шланга | 1 |
| 75 | 4503469 | Хомут шланга | 1 |
| 76 | 4282495 | Хомут шланга | 2 |
| 77 | 8042579 | Кронштейн | 1 |
| 78 | J901022 | Болт | 3 |
| 79 | J901060 | Болт | 2 |
| 80 | A590910 | Пружинная шайба | 7 |
| 82 | 9730748 | Хомут | 1 |
| 83 | J901025 | Болт | 2 |
| 85 | 9730747 | Трубка | 1 |
| 86 | 4226269 | Крышка | 1 |
| 87 | J901232 | Болт | 6 |
| 88 | A590912 | Пружинная шайба | 6 |
| 90 | 4221469 | Резиновый шланг | 1 |
| 91 | 4225313 | Фильтр воздушный в сборе | 1 |
| 91A | 4237662 | Корпус | 1 |
| 91B | 4085788 | Элемент | 1 |
| 91C | 4237663 | Элемент | 1 |
| 91D | 4163739 | Гайка | 2 |
| 91E | 4237664 | Баффле | 1 |
| 91F | 4237665 | Крышка | 1 |
| 91G | 4237666 | Хомут | 1 |
| 91H | 4237667 | Уплотнительное кольцо | 1 |
| 91I | 4224238 | Индикатор | 1 |
| 91J | 4237668 | Клапан | 1 |
| 92 | 4206382 | Лента | 2 |
| 94 | A590910 | Пружинная шайба | 4 |
| 95 | J901025 | Болт | 4 |
| 97 | 4243410 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
