Направляющая каток (рама) — HITACHI KH850-3

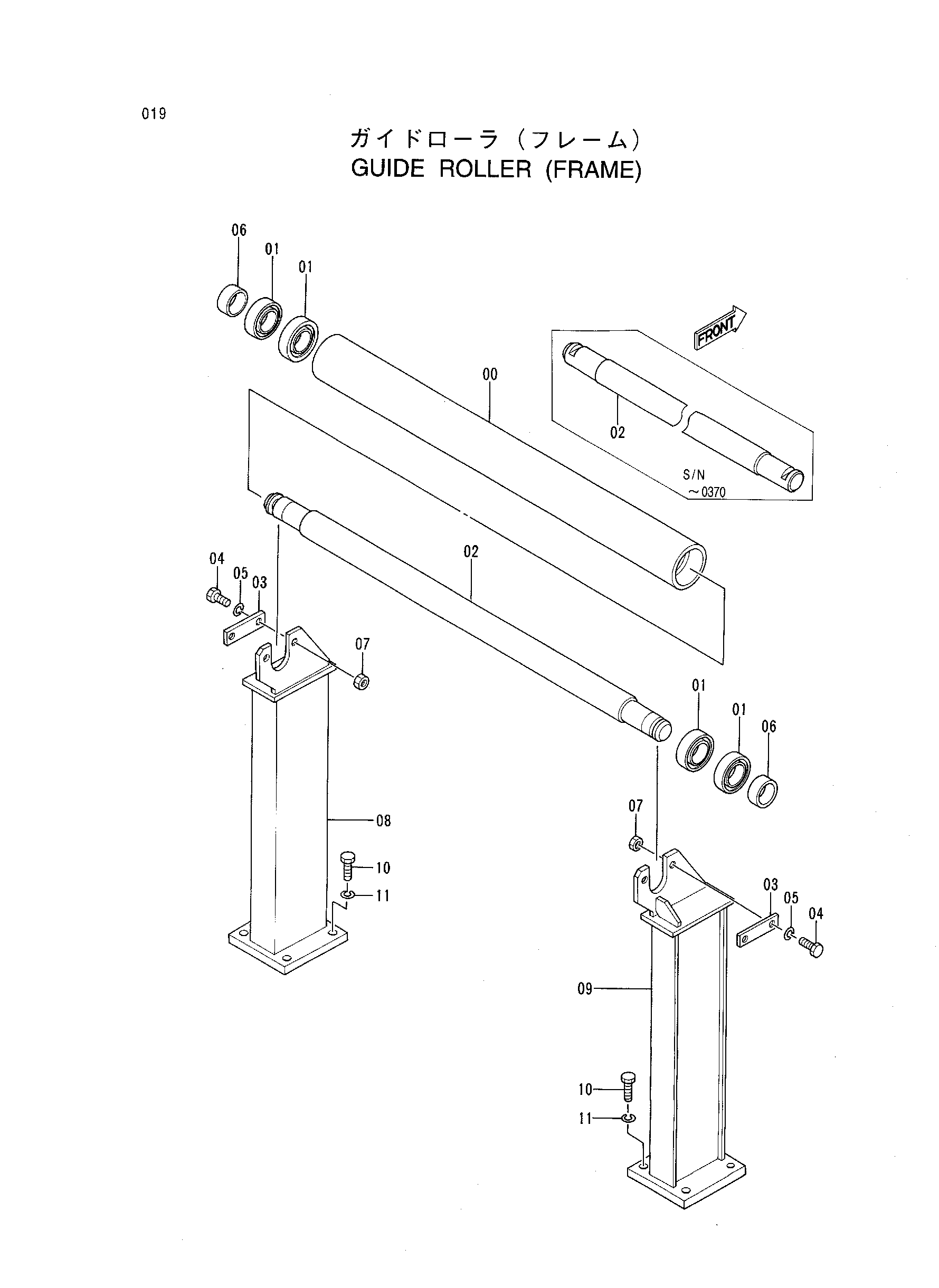

Заводская схема «Направляющая каток (рама)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4228171 замена: 4300686 | Каток направляющая | 1 |
| 00 | 4228171 замена: 4099848 | Каток направляющая | 1 |
| 00 | 4228171 замена: 4300687 | Каток направляющая | 1 |
| 00 | 4228171 замена: 8054394 | Каток направляющая | 1 |
| 00 | 4228171 замена: 8054393 | Каток направляющая | 1 |
| 00 | 4300686 | Каток направляющая | 1 |
| 01 | 999737 | Шариковый подшипник | 4 |
| 01 | 4099848 | Шариковый подшипник | 4 |
| 02 | 4228172 | Мост | 1 |
| 02 | 4300687 замена: 4359766 | Мост | 1 |
| 02 | 4359766 | Мост | 1 |
| 03 | 4135538 | Стопорная пластина | 2 |
| 04 | J901232 | Болт | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | 4135459 | Проставка | 2 |
| 07 | J950012 | Гайка | 4 |
| 08 | 8049019 | Кронштейн | 1 |
| 08 | 8054394 | Кронштейн | 1 |
| 09 | 8048902 | Кронштейн | 1 |
| 09 | 8054393 | Кронштейн | 1 |
| 10 | J901640 | Болт | 8 |
| 11 | A590916 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
