Бридле (стрела, башенный) — HITACHI KH850-3

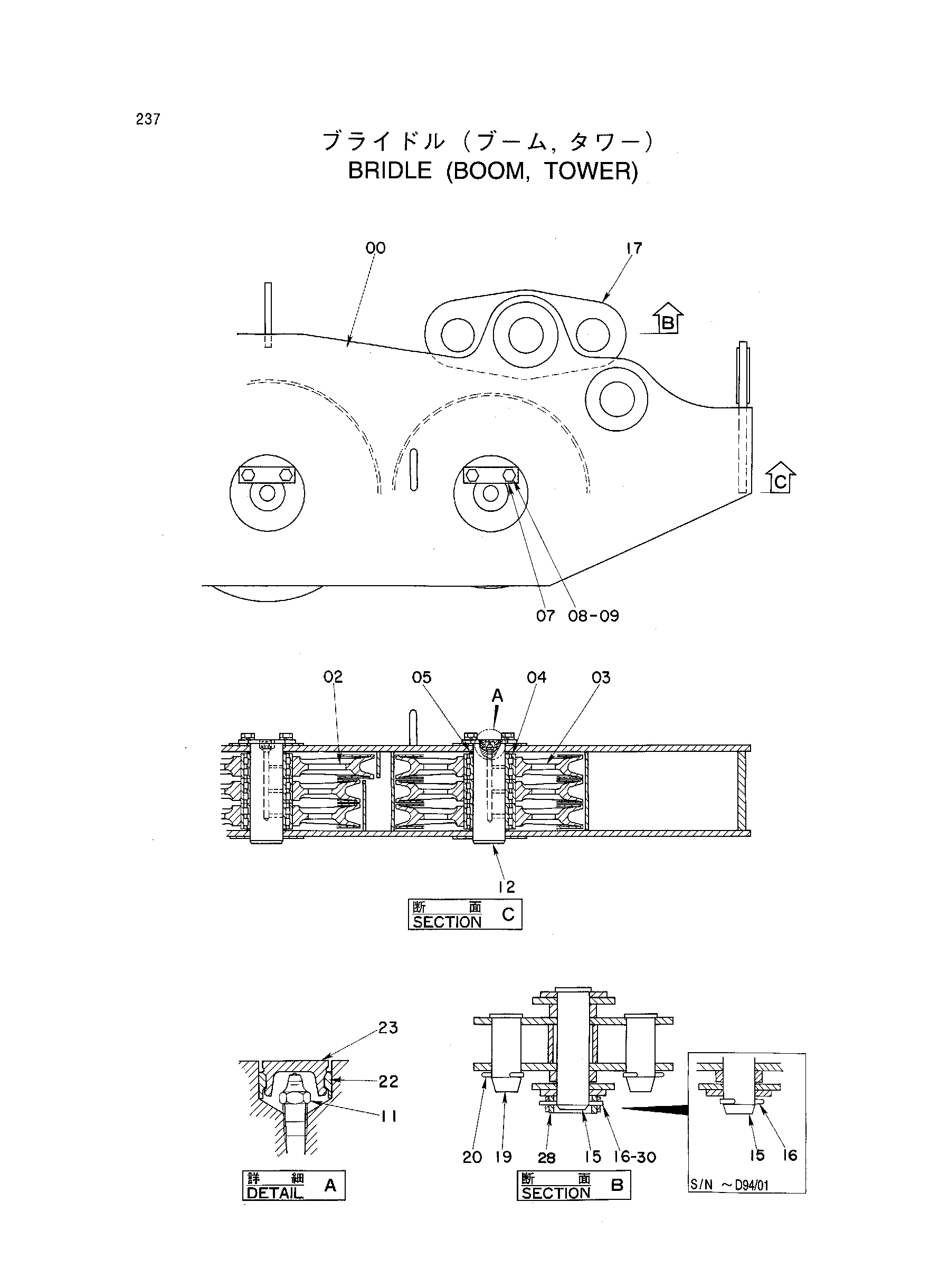

Заводская схема «Бридле (стрела, башенный)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9096775 | Бридле | 1 | |
| 00 | 6011034 | Бридле | 1 |
| 02 | 3051131 | Канатный блок | 1 |
| 03 | 3025094 | Канатный блок | 8 |
| 04 | 4137656 | Роликовый подшипник | 9 |
| 05 | 447233 | Проставка | 6 |
| 07 | X4247 | Стопорная пластина | 3 |
| 08 | J901625 | Болт | 6 |
| 09 | A590916 | Пружинная шайба | 6 |
| 11 | J75481 | Пресс-маслёнка | 3 |
| 12 | 4276743 | Палец | 3 |
| 15 | 4053109 замена: 4341158 | Палец | 2 |
| 15 | 4053109 замена: A761002 | Палец | 2 |
| 15 | 4053109 замена: 4341154 | Палец | 2 |
| 15 | 4053109 замена: A590110 | Палец | 2 |
| 15 | 4341158 | Палец | 2 |
| 16 | A761001 | Шплинт | 2 |
| 16 | A761002 | Шплинт | 2 |
| 17 | 8050959 | Тяга | 2 |
| 19 | 4053108 | Палец | 4 |
| 20 | A761000 | Шплинт | 4 |
| 22 | 4130686 | Втулка | 3 |
| 23 | 4105912 | Колпачок | 3 |
| 28 | 4341154 | Проставка | 2 |
| 30 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
