Поворот блокировка — HITACHI KH850-3

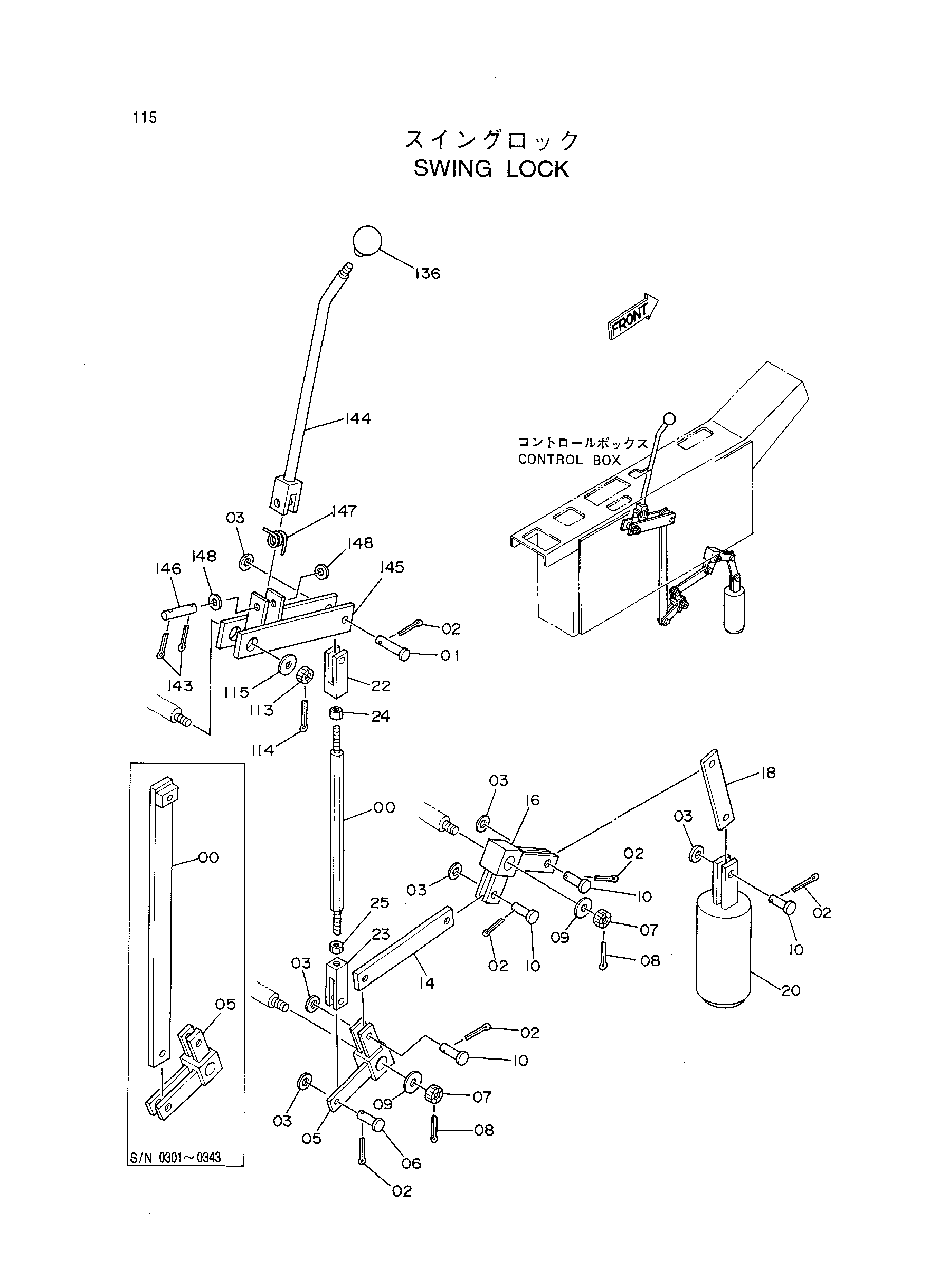

Заводская схема «Поворот блокировка» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9733381 замена: 4322737 | Тяга | 1 |
| 00 | 9733381 замена: 4137311 | Тяга | 1 |
| 00 | 9733381 замена: 4137323 | Тяга | 1 |
| 00 | 9733381 замена: J950010 | Тяга | 1 |
| 00 | 9733381 замена: J955010 | Тяга | 1 |
| 00 | 9733381 замена: 9741508 | Тяга | 1 |
| 00 | 9733381 замена: 4224158 | Тяга | 1 |
| 00 | 4322737 | Шток | 1 |
| 01 | 4077957 | Палец | 1 |
| 02 | A763016 | Шплинт | 6 |
| 03 | A590110 | Плоская шайба | 6 |
| 05 | 9730364 | Рычаг | 1 |
| 05 | 9741508 | Рычаг | 1 |
| 06 | 4100428 | Палец | 1 |
| 06 | 4224158 | Палец | 1 |
| 07 | M531008 | Корончатая гайка | 2 |
| 08 | A762025 | Шплинт | 2 |
| 09 | J217083 | Шайба | 2 |
| 10 | 4224158 | Палец | 4 |
| 14 | 4225821 | Рычаг | 1 |
| 16 | 9730365 | Рычаг | 1 |
| 18 | 4248091 | Рычаг | 1 |
| 20 | 9730362 | Стопорный палец | 1 |
| 22 | 4137311 | Концевой вилка(правый) | 1 |
| 23 | 4137323 | Концевой вилка(левый) | 1 |
| 24 | J950010 | Гайка | 1 |
| 25 | J955010 | Гайка L | 1 |
| 113 | M531008 | Корончатая гайка | 1 |
| 114 | A762025 | Шплинт | 1 |
| 115 | J217083 | Шайба | 1 |
| 136 | 499845 | Рукоятка | 1 |
| 143 | A762520 | Шплинт | 2 |
| 144 | 9725476 | Рычаг | 1 |
| 145 | 9725477 | Рычаг | 1 |
| 146 | 499844 | Палец | 1 |
| 147 | 4027447 | Пружина | 1 |
| 148 | A590110 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
