Рама крышка — HITACHI KH850-3

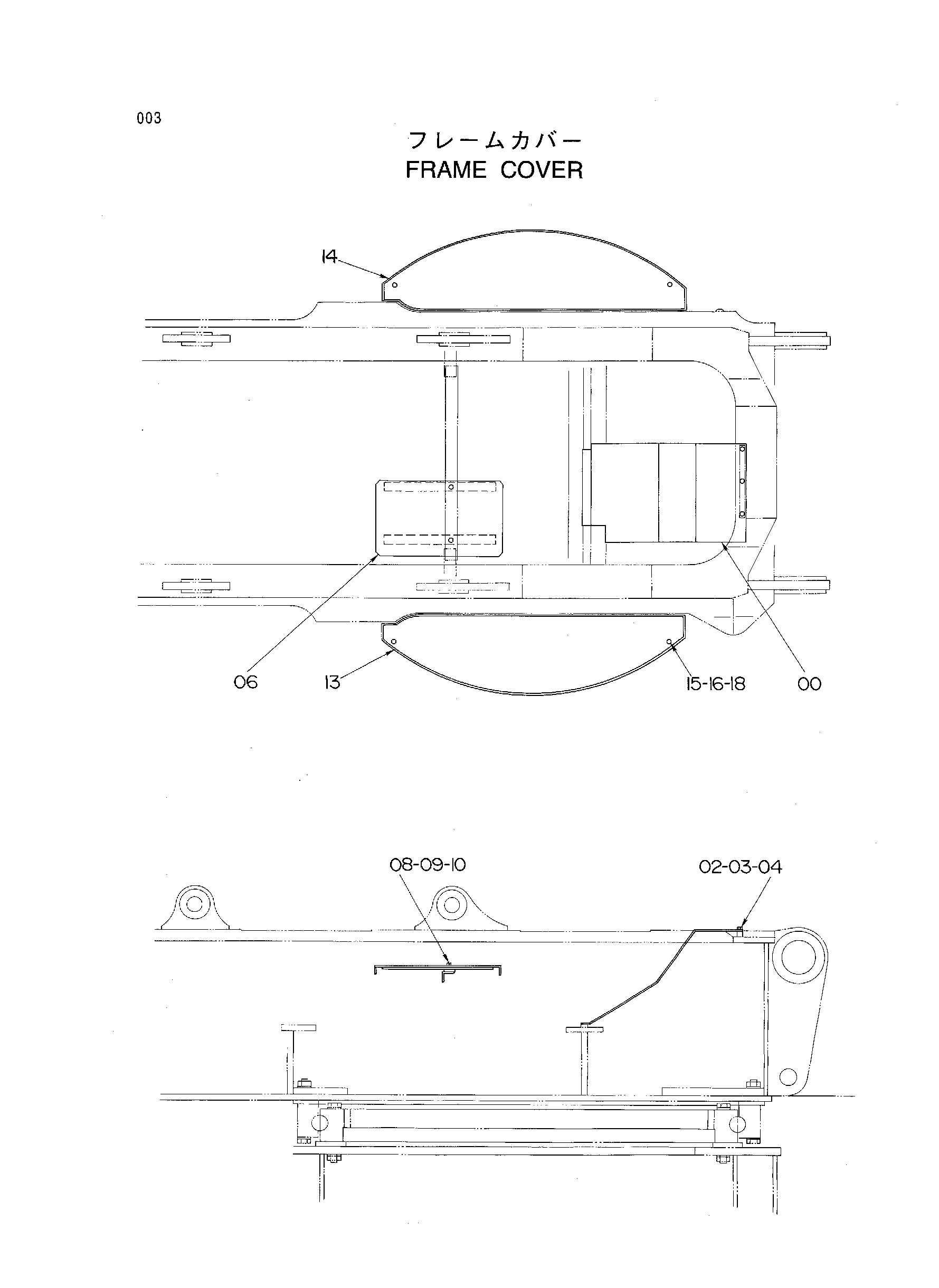

Заводская схема «Рама крышка» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8048964 | Крышка | 1 |
| 02 | J901220 | Болт | 3 |
| 03 | A590912 | Пружинная шайба | 3 |
| 04 | 449490 | Шайба | 3 |
| 06 | 9735716 замена: 9742645 | Крышка | 1 |
| 06 | 9735716 замена: J901225 | Крышка | 1 |
| 06 | 9742645 | Крышка | 1 |
| 08 | J901232 | Болт | 2 |
| 08 | J901225 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 10 | 449490 | Шайба | 2 |
| 13 | 8048992 замена: 8064303 | Крышка | 1 |
| 13 | 8048992 замена: J901225 | Крышка | 1 |
| 13 | 8064303 | Крышка | 1 |
| 14 | 8048993 замена: 8064304 | Крышка | 1 |
| 14 | 8048993 замена: J901225 | Крышка | 1 |
| 14 | 8064304 | Крышка | 1 |
| 15 | A590912 | Пружинная шайба | 4 |
| 16 | 449490 | Шайба | 4 |
| 18 | J901235 | Болт | 4 |
| 18 | J901225 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
