Портал высокий (1) — HITACHI KH850-3

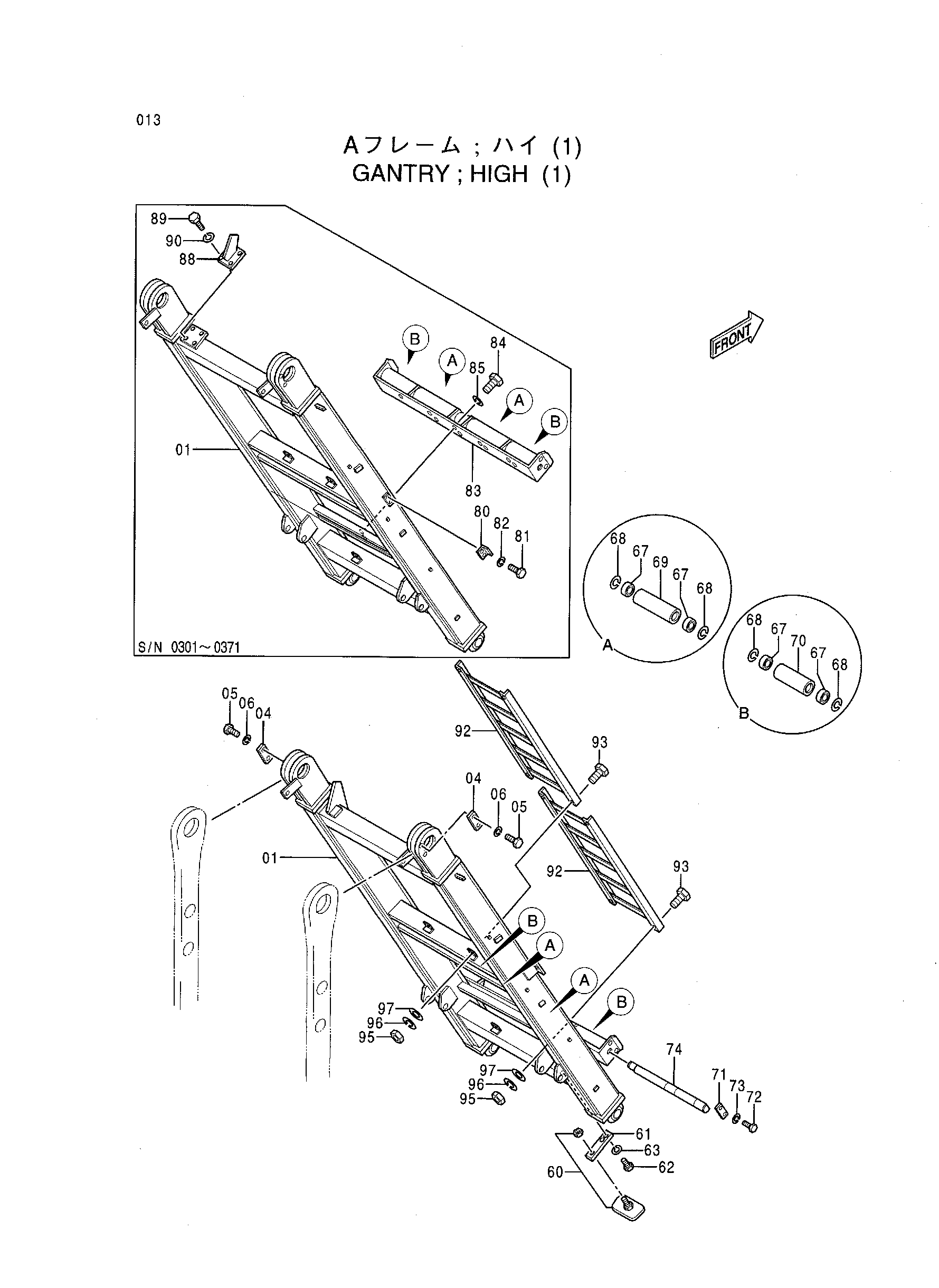

Заводская схема «Портал высокий (1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6011247 замена: 6015294 | LEG передний | 1 |
| 01 | 6015294 | LEG передний | 1 |
| 04 | X4250 | Стопорная пластина | 2 |
| 05 | J932040 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 60 | 4513415 | Зеркало | 2 |
| 61 | 4262409 | Стойка | 2 |
| 62 | J900614 | Болт | 4 |
| 63 | A590906 | Пружинная шайба | 4 |
| 67 | 971195 | Шариковый подшипник | 8 |
| 68 | 940144 | Стопорное кольцо | 8 |
| 69 | 4201775 | Ролик | 2 |
| 70 | 4228111 | Ролик | 2 |
| 71 | X4245 | 45 Блокировка пластина | 2 |
| 72 | J901016 | Болт | 4 |
| 73 | A590910 | Пружинная шайба | 4 |
| 74 | 4227953 | Палец | 2 |
| 80 | 4262559 замена: 8062958 | Кронштейн | 2 |
| 80 | 8062958 | Кронштейн | 2 |
| 81 | J901225 | Болт | 4 |
| 82 | A590912 | Пружинная шайба | 4 |
| 83 | 8042821 | Кронштейн | 1 |
| 84 | J901230 | Болт | 10 |
| 85 | A590912 | Пружинная шайба | 10 |
| 88 | 8048941 | Кронштейн | 2 |
| 89 | J901650 | Болт | 8 |
| 90 | A590916 | Пружинная шайба | 8 |
| 92 | 8048926 замена: 9741676 | Лестница | 2 |
| 92 | 9741676 | Лестница | 2 |
| 93 | J901235 | Болт | 8 |
| 95 | J950012 | Гайка | 8 |
| 96 | A590912 | Пружинная шайба | 8 |
| 97 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
