Механизм поворота (задний) — HITACHI KH850-3

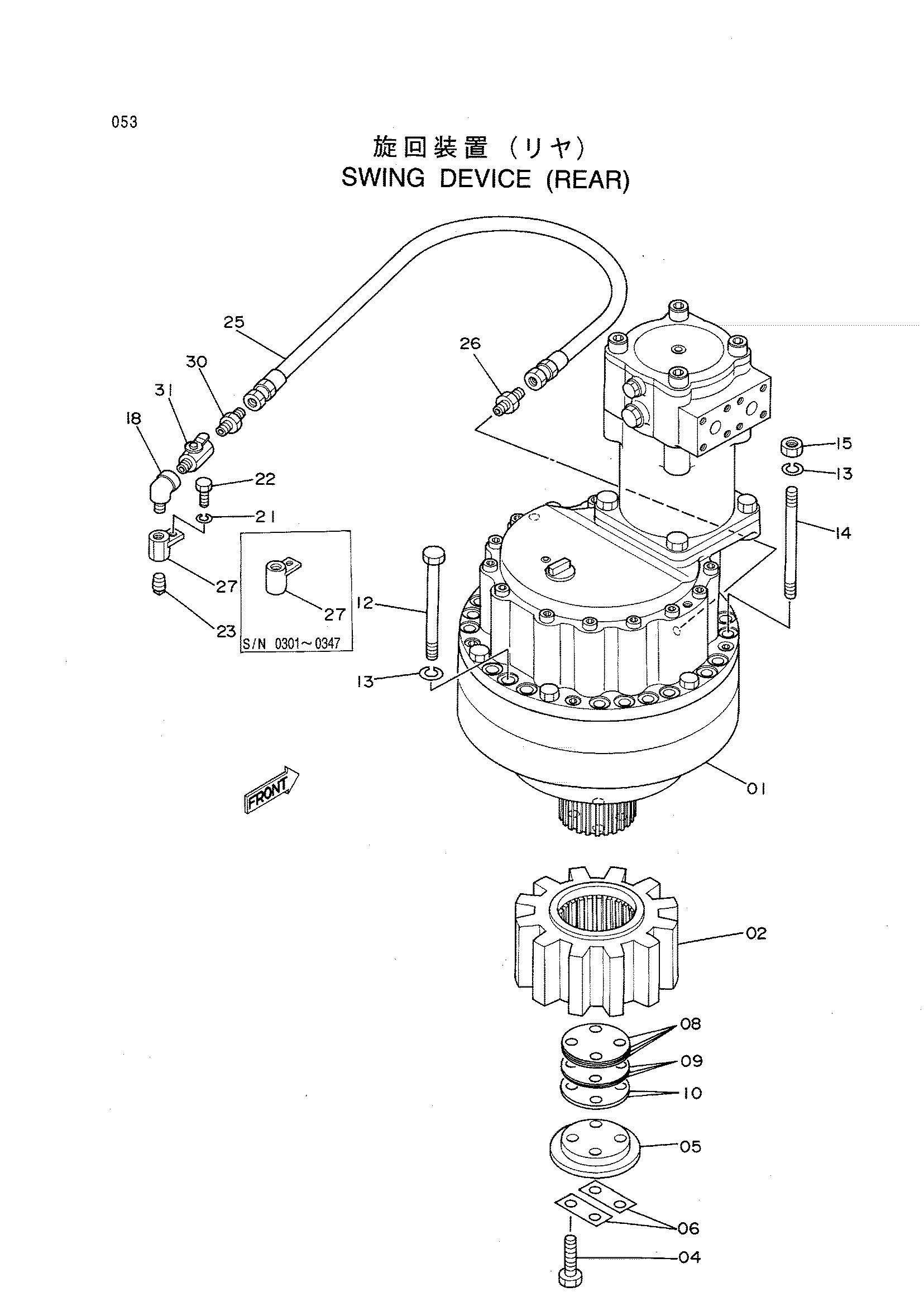

Заводская схема «Механизм поворота (задний)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261335 | Гидромотор плунжер | 1 |
| 02 | 3052362 | Ведущая шестерня | 1 |
| 04 | J901675 | Болт | 4 |
| 05 | 4262301 | Фиксатор | 1 |
| 06 | X4853 | Стопорная шайба | 2 |
| 08 | 4118720 | Регулировочная шайба | 4 |
| 09 | 4118721 | Регулировочная шайба | 3 |
| 10 | 4121716 | Регулировочная шайба | 2 |
| 12 | J901613 | Болт | 15 |
| 13 | A590916 | Пружинная шайба | 19 |
| 14 | 4160714 | Болт шпилька | 4 |
| 15 | J950016 | Гайка | 4 |
| 18 | 94-0632 | Угловой штуцер | 1 |
| 21 | A590912 | Пружинная шайба | 1 |
| 22 | J901225 | Болт | 1 |
| 23 | 94-2024 | Пробка | 1 |
| 25 | 4054359 | Шланг | 1 |
| 26 | 94-1303 | Адаптер | 1 |
| 27 | 9731324 замена: 9741677 | Разъём | 1 |
| 27 | 9741677 | Разъём | 1 |
| 30 | 94-1303 | Адаптер | 1 |
| 31 | 4194712 | Кран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
