Ход трубопроводы (експансион) — HITACHI KH850-3

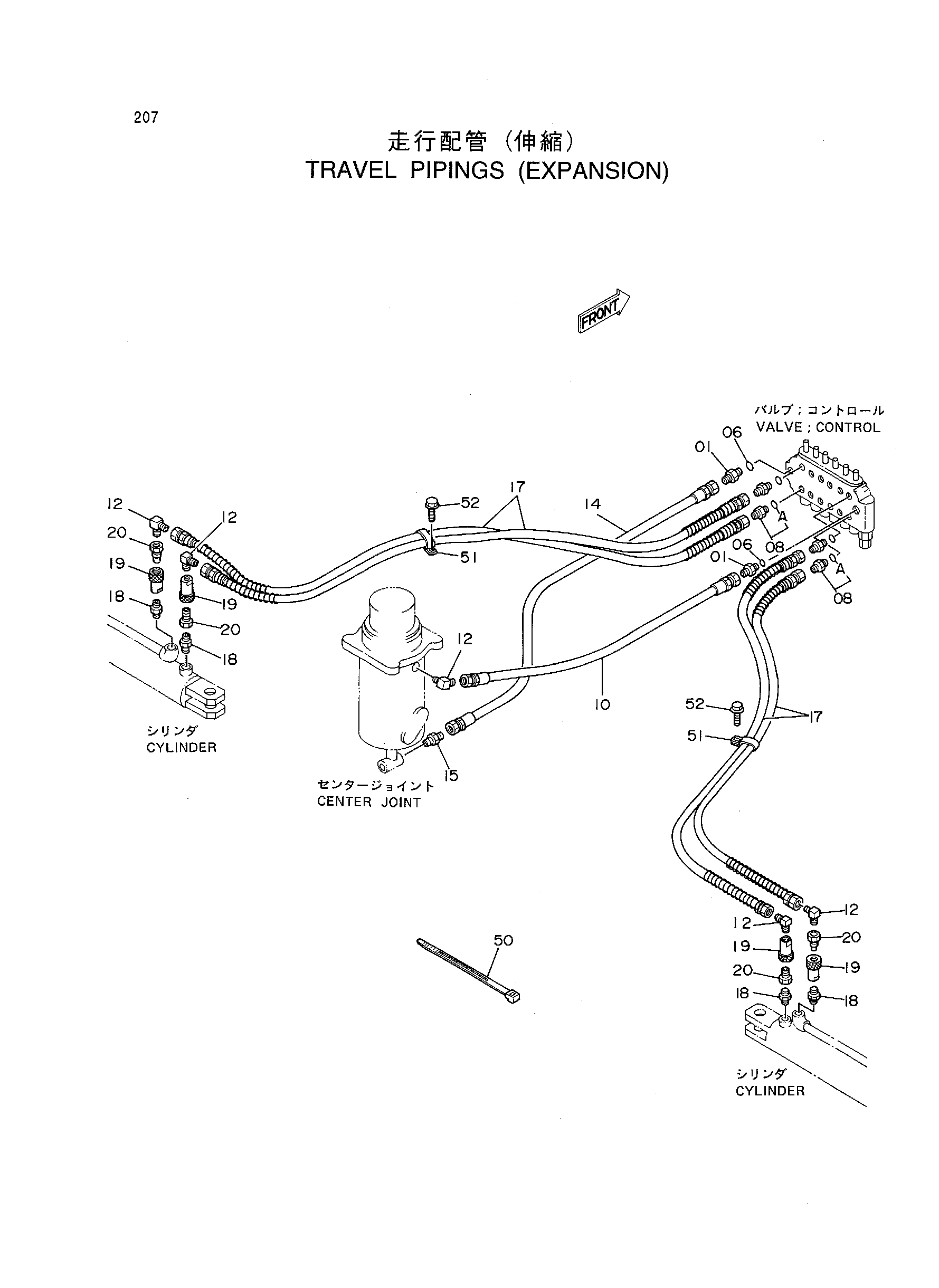

Заводская схема «Ход трубопроводы (експансион)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4159159 | Адаптер | 2 |
| 06 | 4506418 | Уплотнительное кольцо | 2 |
| 08 | 4042031 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4067539 | Шланг | 1 |
| 12 | 94-1402 | Угловой штуцер | 5 |
| 14 | 4024994 | Шланг | 1 |
| 15 | 94-1302 | Адаптер | 1 |
| 17 | 4262951 | Шланг | 4 |
| 18 | 94-1702 | Адаптер | 4 |
| 19 | 4022907 | Соединение | 4 |
| 20 | 4022908 | Соединение | 4 |
| 50 | 4121859 | Ленточный зажим | 10 |
| 51 | 4192034 | Зажим | 2 |
| 52 | J011016 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
