Бйпасс фильтр (двигатель масляный) — HITACHI KH850-3

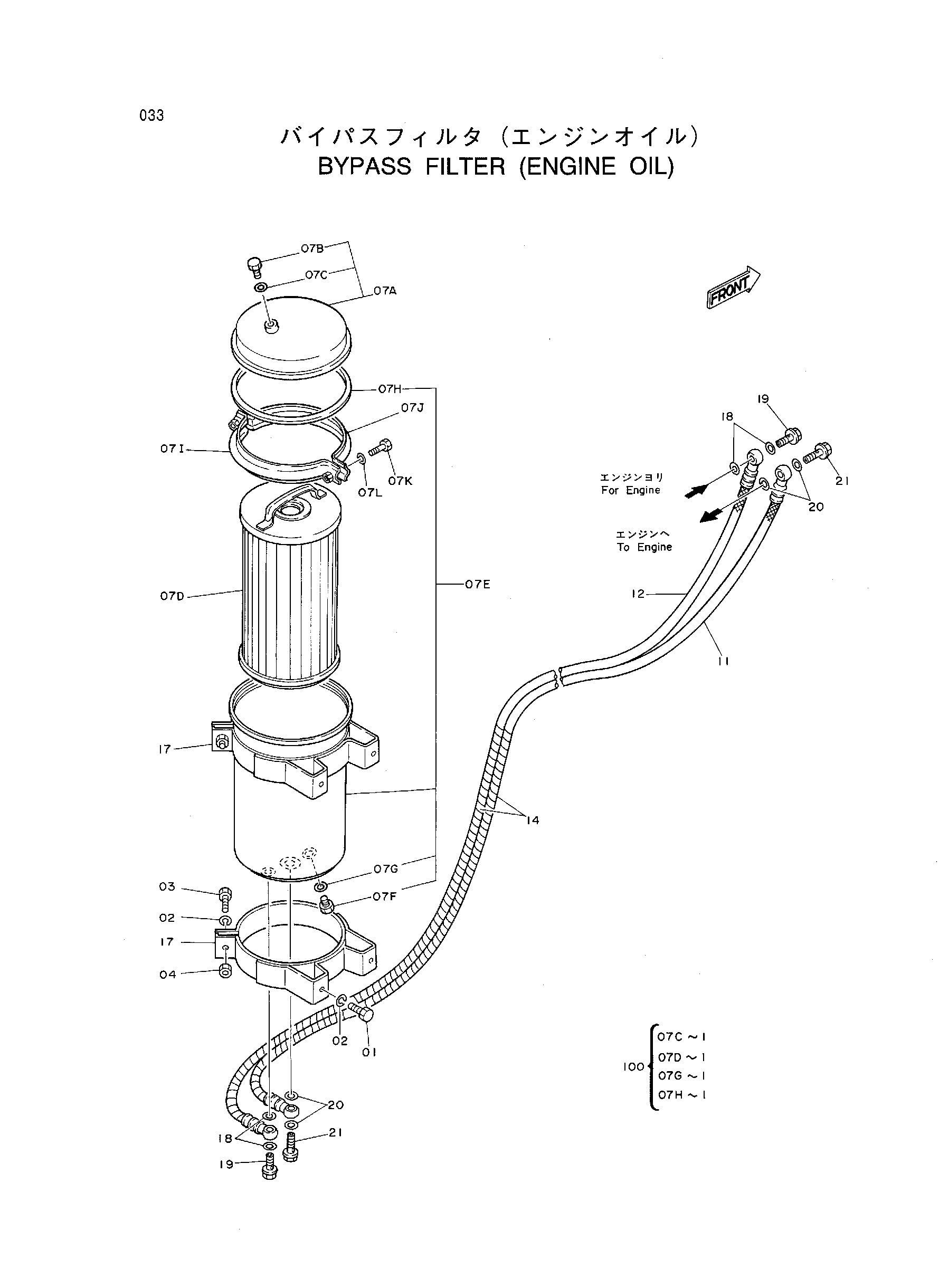

Заводская схема «Бйпасс фильтр (двигатель масляный)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M111025 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 6 |
| 03 | J901030 | Болт | 2 |
| 04 | J950010 | Гайка | 2 |
| 07A-L | 4207131 | Фильтр в сборе | 1 |
| 07A | 4208048 | Крышка | 1 |
| 07B | 4208049 | Пробка | 1 |
| 07C | 4208050 | Манжета | 1 |
| 07E | 4237655 | Корпус | 1 |
| 07F | 4208049 | Пробка | 1 |
| 07G | 4208050 | Манжета | 1 |
| 07H | 4208053 | Манжета | 1 |
| 07I | 4208054 | Лента | 1 |
| 07J | 4208055 | Лента | 1 |
| 07K | 4208056 | Болт | 2 |
| 07L | A590908 | Пружинная шайба | 2 |
| 11 | 4226271 | Шланг | 1 |
| 12 | 4226272 | Шланг | 1 |
| 14 | 4044420 | Защитный кожух | 2 |
| 17 | 4181807 | Кронштейн | 2 |
| 18 | 4181810 | Манжета | 4 |
| 19 | 4181811 | Болт проушина | 2 |
| 20 | 4201868 | Манжета | 4 |
| 21 | 4201867 | Болт проушина | 2 |
| 100 | 4225367 | Комплект элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
