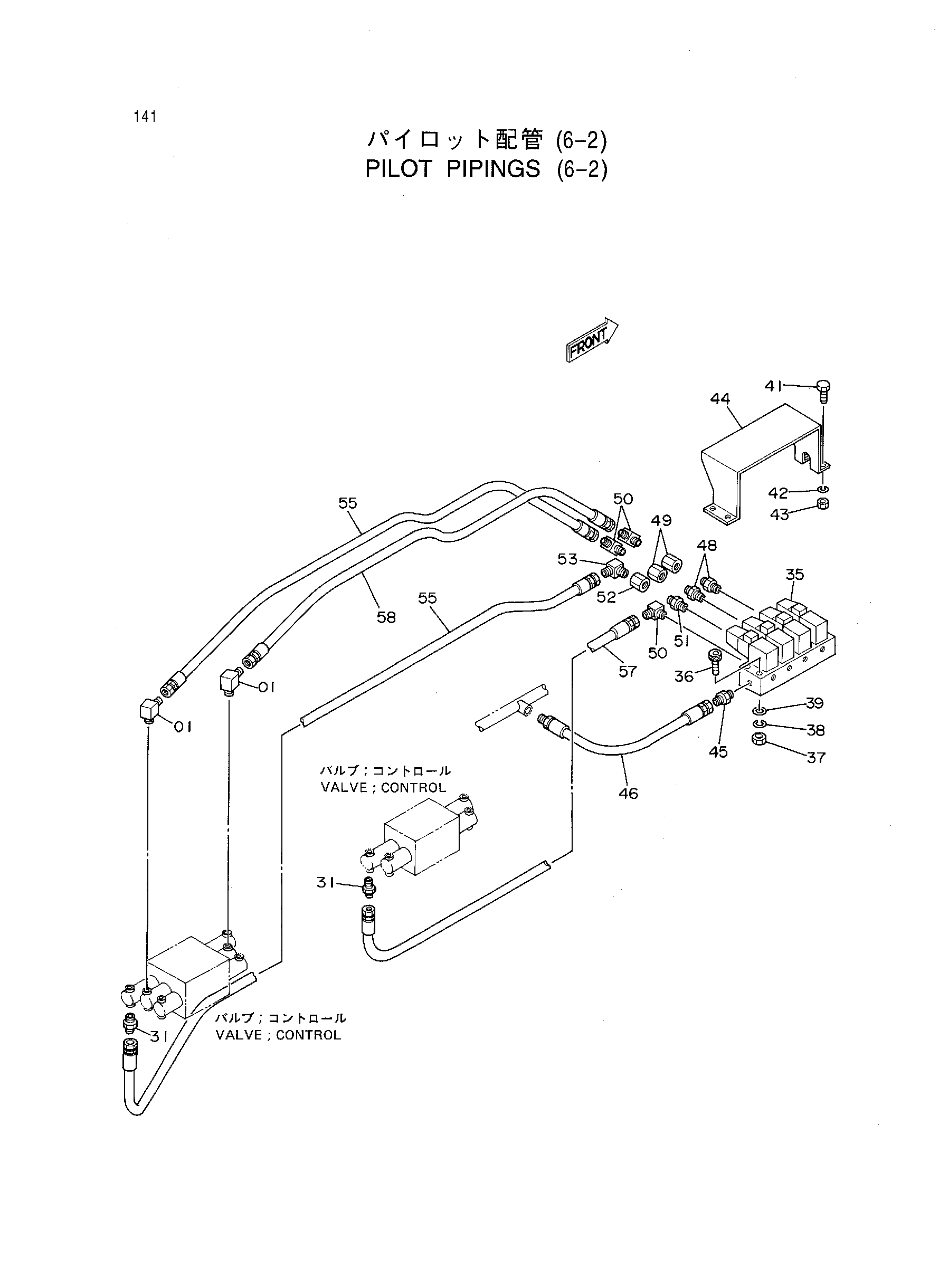

Пилотный трубопроводы (6-2) — HITACHI KH850-3
Заводская схема «Пилотный трубопроводы (6-2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4118999 | Угловой штуцер | 2 |
| 31 | 4144089 | Адаптер | 2 |
| 35 | 4219215 замена: 4347214 | Электромагнитный клапан | 1 |
| 35 | 4347214 | Электромагнитный клапан | 1 |
| 36 | M340871 | Болт с внутренним шестигранником | 4 |
| 37 | M500807 | Гайка | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 39 | A590108 | Плоская шайба | 4 |
| 41 | J900620 | Болт | 4 |
| 42 | A590906 | Пружинная шайба | 4 |
| 43 | M500605 | Гайка | 4 |
| 44 | 3046110 | Крышка | 1 |
| 45 | 94-1302 | Адаптер | 1 |
| 46 | 4055247 | Шланг | 1 |
| 48 | 94-1701 | Адаптер | 2 |
| 49 | 94-0675 | Разъём S | 2 |
| 50 | 4118999 | Угловой штуцер | 3 |
| 51 | 94-1901 | Адаптер | 1 |
| 52 | 94-0676 | Разъём S | 1 |
| 53 | 94-1402 | Угловой штуцер | 1 |
| 55 | 4079762 | Шланг | 2 |
| 57 | 4071341 | Шланг | 1 |
| 58 | 4069935 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
