Тормоз крышка — HITACHI KH850-3

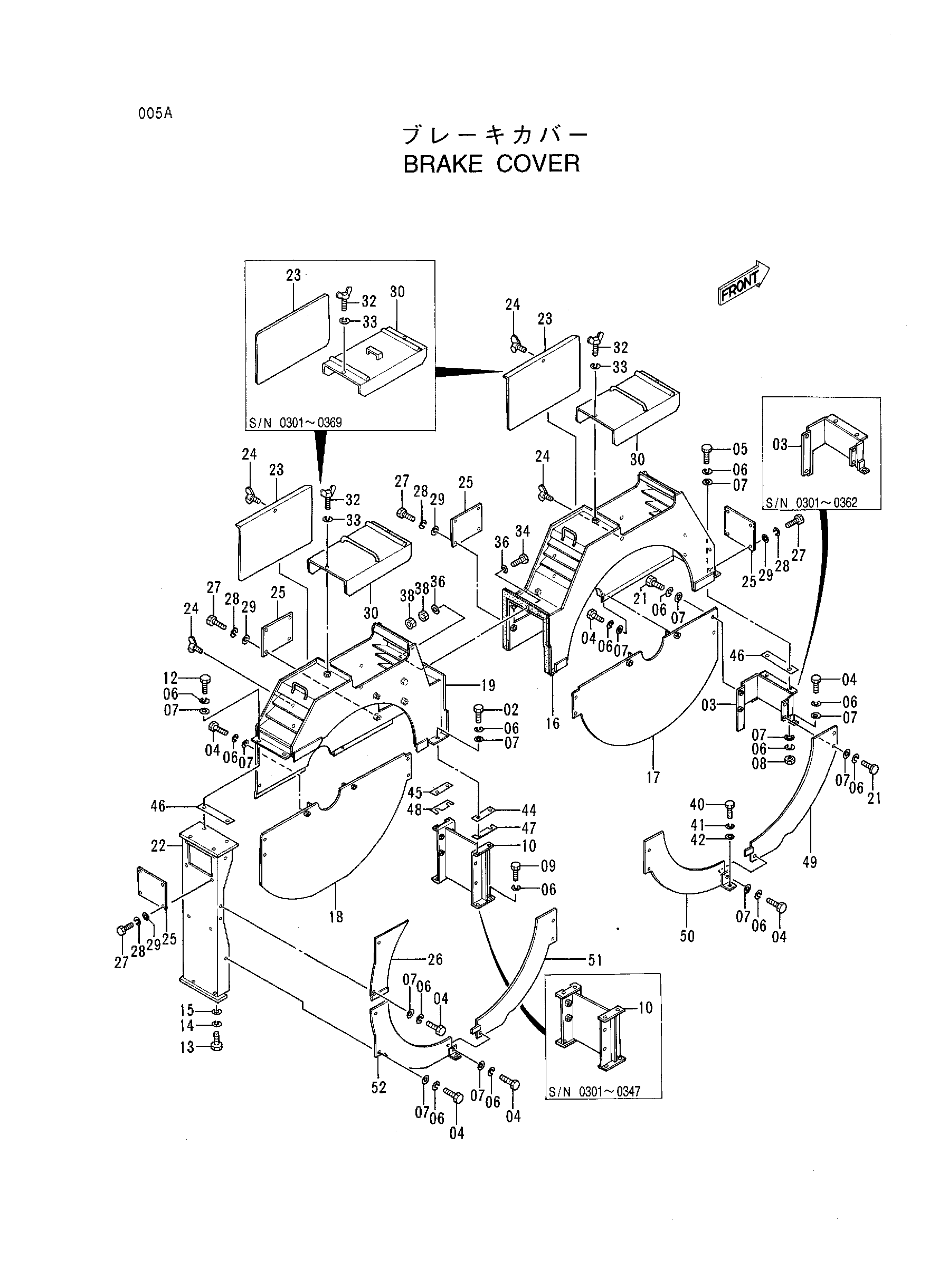

Заводская схема «Тормоз крышка» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J901228	Болт	4
03	8048953 замена: 8059335	Крышка	1
03	8048953 замена: J901230	Крышка	1
03	8059335	Крышка	1
04	J901222	Болт	24
05	J901235	Болт	2
06	A590912	Пружинная шайба	40
07	449490	Шайба	38
08	J950012	Гайка	2
09	J901220	Болт	4
10	7023414 замена: 7028662	Крышка	1
10	7028662	Крышка	1
12	J901225	Болт	2
13	J901235	Болт	2
14	A590912	Пружинная шайба	2
15	449490	Шайба	2
16	6011255	Крышка	1
17	8048954	Крышка	1
18	8048955	Крышка	1
19	6011256	Крышка	1
21	J901222	Болт	4
21	J901230	Болт	4
22	7023415	Крышка	1
23	9723762	Крышка	2
23	4336770	Крышка	2
24	M360816	Болт винг	8
24	M360816	Болт винг	10
25	4262685	Крышка	4
26	9735713	Крышка	1
27	J900614	Болт	16
28	A590906	Пружинная шайба	16
29	A590106	Плоская шайба	16
30	8048956 замена: 8064285	Крышка	2
30	8064285	Крышка	2
32	M360825	Болт винг	4
33	A590908	Пружинная шайба	4
34	J901245	Болт	1
36	A590112	Плоская шайба	2
38	J950012	Гайка	2
40	J901020	Болт	2
41	A590910	Пружинная шайба	2
42	J217083	Шайба	2
44	4226005	Регулировочная шайба 1.6	2
45	4190828	Регулировочная шайба 1.6	2
46	4226006	Регулировочная шайба 1.6	2
47	4226007	Регулировочная шайба 0.5	4
48	4201777	Регулировочная шайба 0.5	4
49	8048957	Крышка	1
50	8048958	Крышка	1
51	8048959	Крышка	1
52	8048960	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
