Барабан блокировка — HITACHI KH850-3

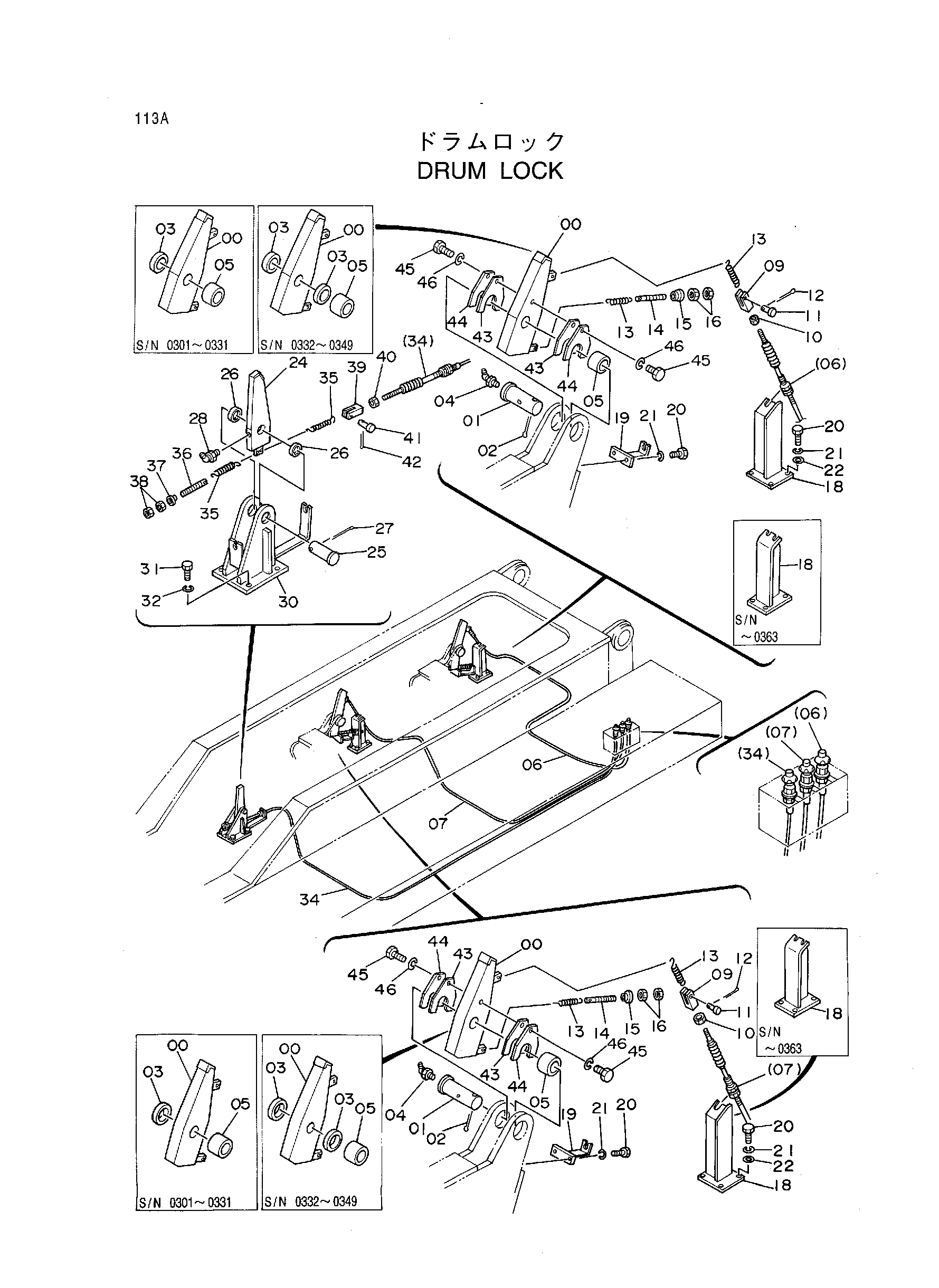

Заводская схема «Барабан блокировка» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8048840	Зуб	2
01	4261990	Палец	2
02	A761000	Шплинт	2
03	4261993	Проставка	2
03	4261993	Проставка	4
04	J75581	Пресс-маслёнка	2
05	4262383	Проставка	2
05	4309122	Проставка	2
06	4225373	Трос управления	1
07	4155365	Трос управления	1
09	M980634	Концевой вилка	2
10	M500605	Гайка	2
11	A740616	Палец	2
12	A761610	Шплинт	2
13	443270 замена: 413431	Пружина растяжения	4
13	413431	Пружина	4
14	4190402	Шток	2
15	4190410	Сиденье	2
16	J950010	Гайка	4
18	8048905 замена: 9742637	Кронштейн	2
18	9742637	Кронштейн	2
19	9735605	Кронштейн	2
20	J901022	Болт	12
21	A590910	Пружинная шайба	12
22	A590110	Плоская шайба	8
22	J217083	Шайба	8
24	8048839	Зуб	1
25	4262049	Палец	1
26	4262006	Проставка	2
27	A768071	Шплинт	1
28	J75581	Пресс-маслёнка	1
30	8048841 замена: 8058000	Кронштейн	1
30	8058000	Кронштейн	1
31	J901640	Болт	4
32	A590916	Пружинная шайба	4
34	4225374	Трос управления	1
35	443270	Пружина растяжения	2
36	4190402	Шток	1
37	4190410	Сиденье	1
38	J950010	Гайка	2
39	M980624	Концевой вилка	1
40	M500605	Гайка	1
41	A740616	Палец	1
42	A761610	Шплинт	1
43	4328945	Регулировочная шайба	4
44	4328944	Регулировочная шайба	4
45	J901020	Болт	4
46	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
