Обратный трубопроводы (1) — HITACHI KH850-3

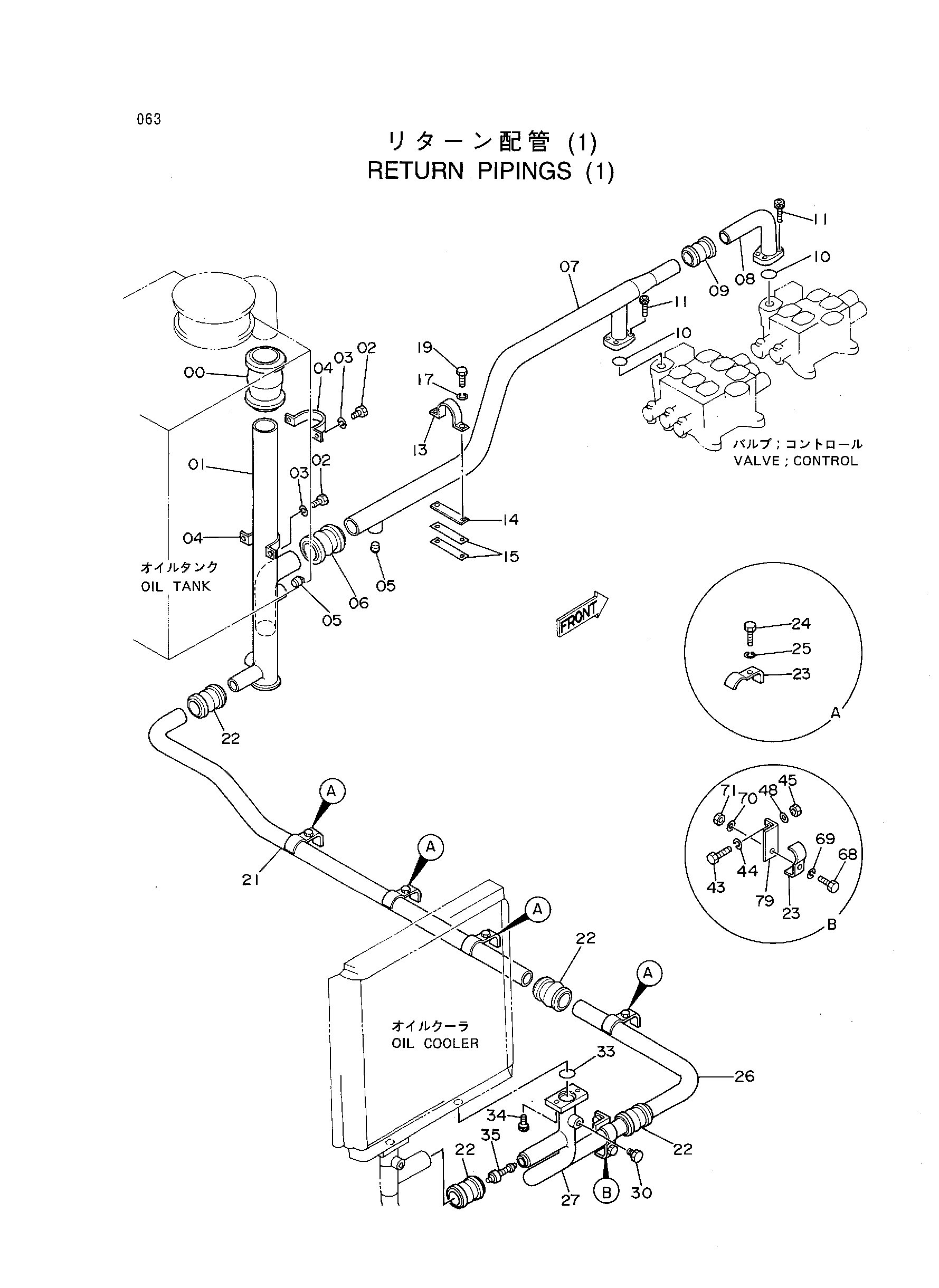

Заводская схема «Обратный трубопроводы (1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071215 | Муфта | 1 |
| 01 | 8042350 замена: 8059369 | Трубка R1 | 1 |
| 01 | 8059369 | Трубка | 1 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4000909 | Хомут трубки | 2 |
| 05 | 94-2025 | Пробка | 2 |
| 06 | 4067833 | Муфта | 1 |
| 07 | 8042351 | Трубка | 1 |
| 08 | 9717803 | Трубка | 1 |
| 09 | 4069801 | Муфта | 1 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 11 | M341236 | Болт с внутренним шестигранником | 8 |
| 13 | 4053865 | Хомут трубки | 1 |
| 14 | 4177672 | Регулировочная шайба | 1 |
| 15 | 4177671 | Регулировочная шайба | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 19 | J901030 | Болт | 2 |
| 21 | 9730548 | Трубка | 1 |
| 22 | 4067834 | Муфта | 4 |
| 23 | 4053697 | Хомут трубки | 5 |
| 24 | J901265 | Болт | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 26 | 4266095 | Трубка | 1 |
| 27 | 8049477 | Трубка | 1 |
| 30 | 447483 | Пробка | 1 |
| 33 | A811050 | Уплотнительное кольцо | 1 |
| 34 | M341236 | Болт с внутренним шестигранником | 2 |
| 35 | 4252129 | Клапан | 1 |
| 43 | J901030 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 45 | J950010 | Гайка | 2 |
| 48 | A590110 | Плоская шайба | 2 |
| 68 | J901275 | Болт | 1 |
| 69 | A590912 | Пружинная шайба | 1 |
| 70 | A590112 | Плоская шайба | 1 |
| 71 | J950012 | Гайка | 1 |
| 79 | 4275206 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
