Аутоматик тормоз трубопроводы (дополнительный. барабан) — HITACHI KH850-3

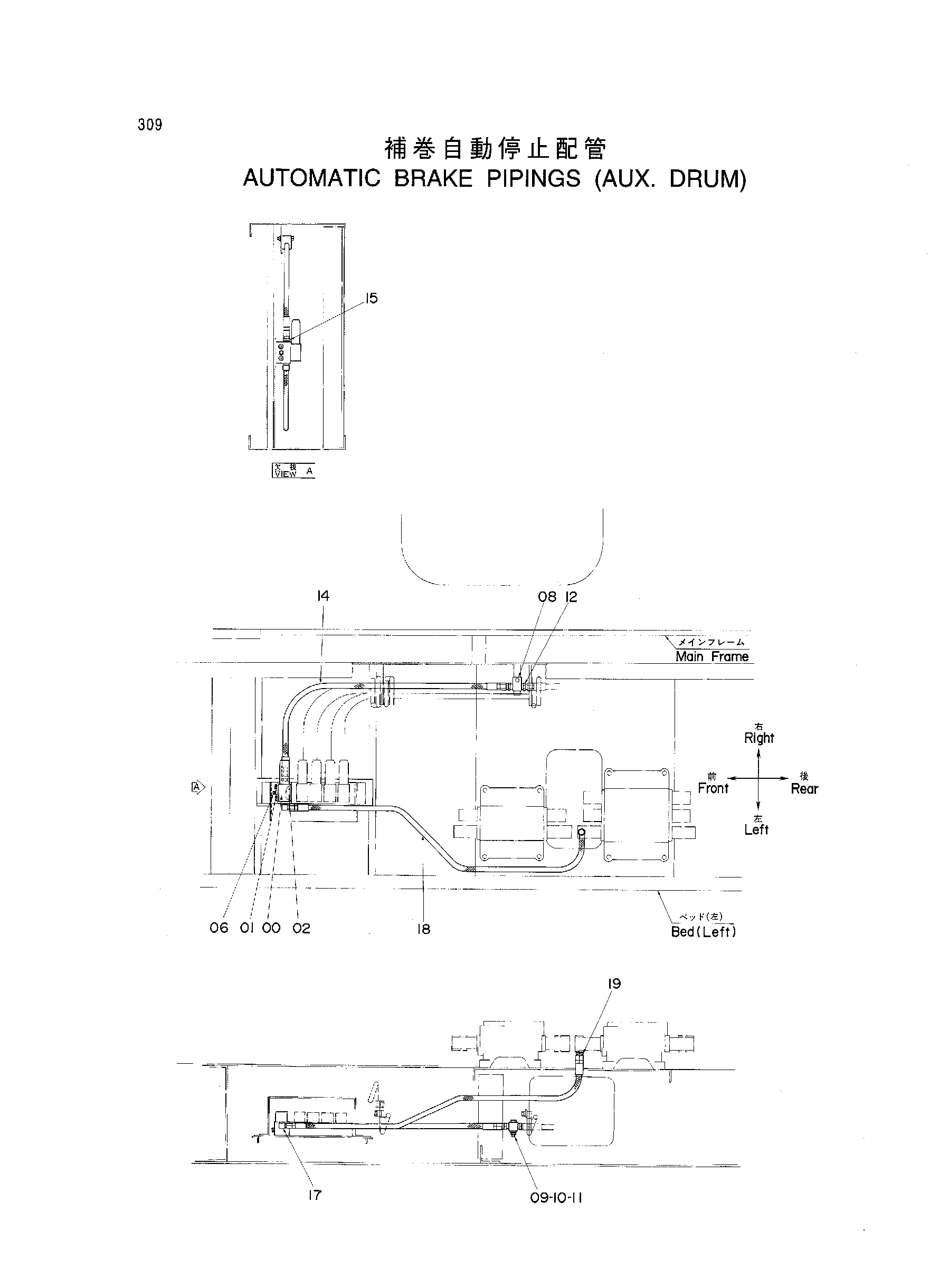

Заводская схема «Аутоматик тормоз трубопроводы (дополнительный. барабан)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4155363 замена: 4347215 | Электромагнитный клапан | 1 |
| 00 | 4347215 | Электромагнитный клапан | 1 |
| 01 | M340865 | Болт с внутренним шестигранником | 2 |
| 02 | 984338 | Уплотнительное кольцо | 1 |
| 06 | 94-2023 | Пробка | 1 |
| 08 | 4171636 | Разъём | 1 |
| 09 | J901055 | Болт | 1 |
| 10 | J950010 | Гайка | 1 |
| 11 | A590910 | Пружинная шайба | 1 |
| 12 | 94-1302 | Адаптер | 2 |
| 14 | 4124813 | Нейлоновый шланг | 1 |
| 15 | 4144089 | Адаптер | 1 |
| 17 | 4118999 | Угловой штуцер | 1 |
| 18 | 4151419 | Шланг | 1 |
| 19 | 4144089 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
