Портал гидроцилиндр трубопроводы — HITACHI KH850-3

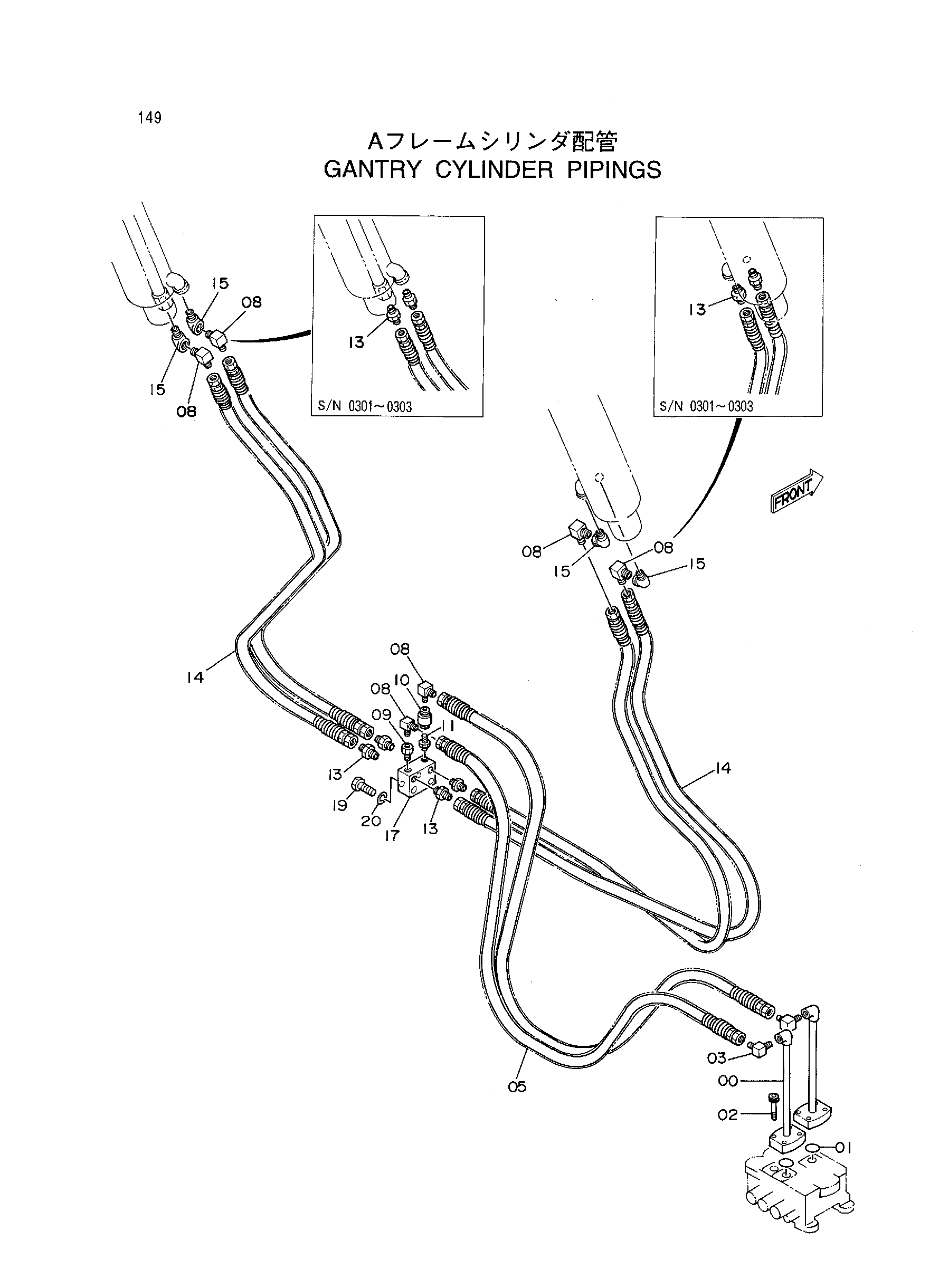

Заводская схема «Портал гидроцилиндр трубопроводы» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9725537 | Трубка | 2 |
| 01 | A811035 | Уплотнительное кольцо | 2 |
| 02 | M341036 | Болт с внутренним шестигранником | 8 |
| 03 | 4119002 | Угловой штуцер | 2 |
| 05 | 4261812 | Шланг | 2 |
| 08 | 94-1401 | Угловой штуцер | 2 |
| 08 | 94-1401 | Угловой штуцер | 6 |
| 09 | 4138907 | Адаптер | 1 |
| 10 | 4189448 | Клапан тхроттле | 1 |
| 11 | 94-1701 | Адаптер | 1 |
| 13 | 94-1301 | Адаптер | 8 |
| 13 | 94-1301 | Адаптер | 4 |
| 14 | 4188960 | Шланг | 4 |
| 15 | 94-0630 | Угловой штуцер | 4 |
| 17 | 4031872 | Разъём | 1 |
| 19 | J901045 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
