Двигатель — HITACHI KH850-3

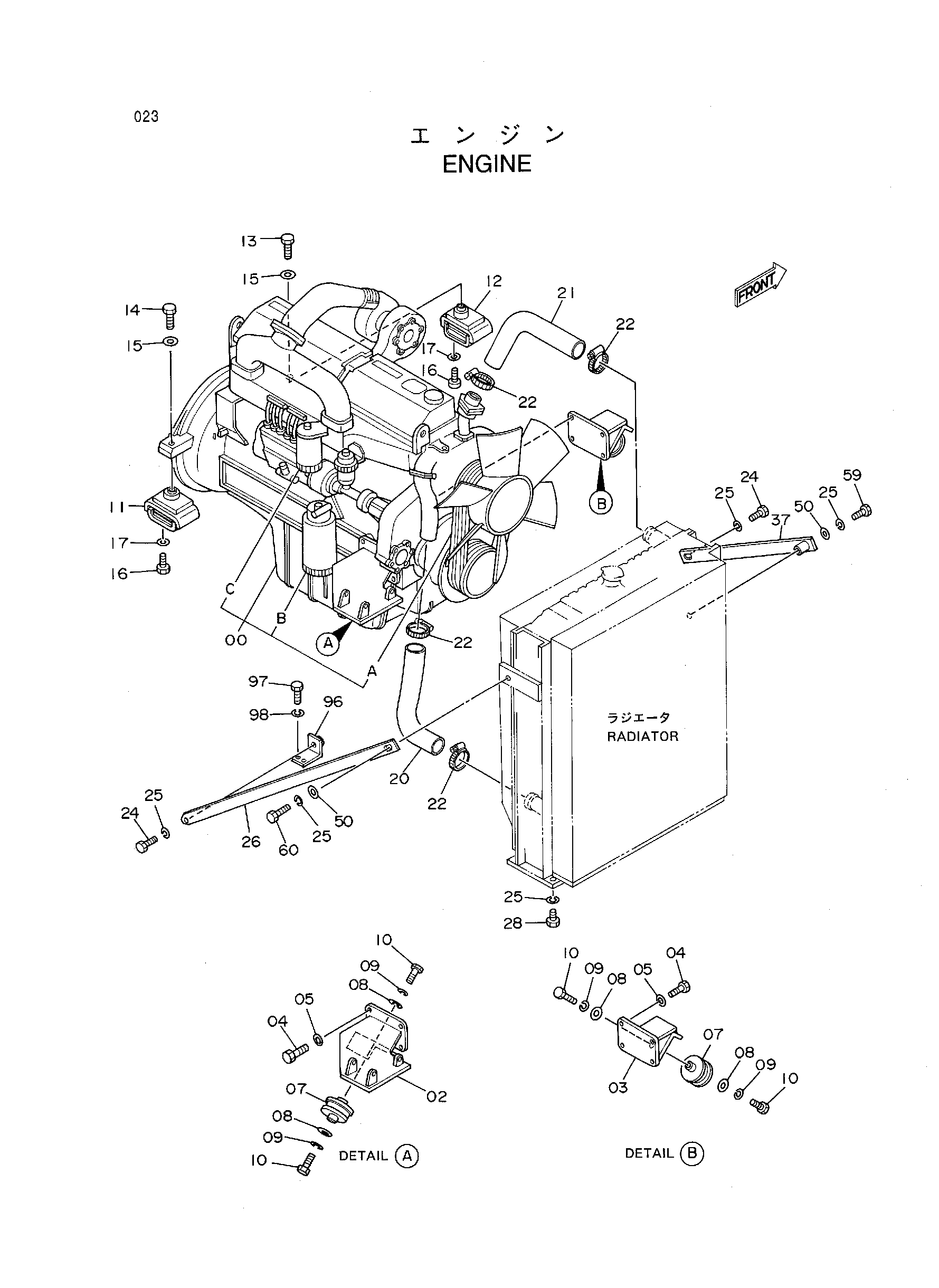

Заводская схема «Двигатель» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4219211 | Двигатель | 1 |
| 00A | 4195700 | Ремень вентилятор | 1 |
| 00B | 4237659 | Масляный фильтр | 1 |
| 00C | 4192631 | Топливный фильтр | 1 |
| 02 | 7023247 | Кронштейн | 1 |
| 03 | 8026129 | Кронштейн | 1 |
| 04 | M211436 | Болт | 8 |
| 05 | 4056190 | Шайба | 8 |
| 07 | 489716 | Резиновая прокладка | 2 |
| 08 | 489714 | Шайба | 4 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | M111628 | Болт | 4 |
| 11 | 4210133 | Амортизатор | 1 |
| 12 | 4210134 | Амортизатор | 1 |
| 13 | J932208 | Болт | 1 |
| 14 | J932280 | Болт | 1 |
| 15 | 4089822 | Шайба | 2 |
| 16 | J931635 | Болт | 4 |
| 17 | 4087197 | Шайба | 4 |
| 20 | 4227335 замена: 4354313 | Шланг | 1 |
| 20 | 4354313 | Шланг | 1 |
| 21 | 4227336 | Шланг | 1 |
| 22 | 4504491 | Хомут шланга | 4 |
| 24 | J901635 | Болт | 2 |
| 25 | A590916 | Пружинная шайба | 8 |
| 26 | 4260362 | Стойка | 1 |
| 28 | J901645 | Болт | 4 |
| 37 | 9735879 | Стойка | 1 |
| 50 | A590116 | Плоская шайба | 2 |
| 59 | J901680 | Болт | 1 |
| 60 | J901640 | Болт | 1 |
| 96 | 9736434 | Кронштейн | 1 |
| 97 | J901022 | Болт | 2 |
| 98 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
