Гидрораспределитель — HITACHI KH850-3

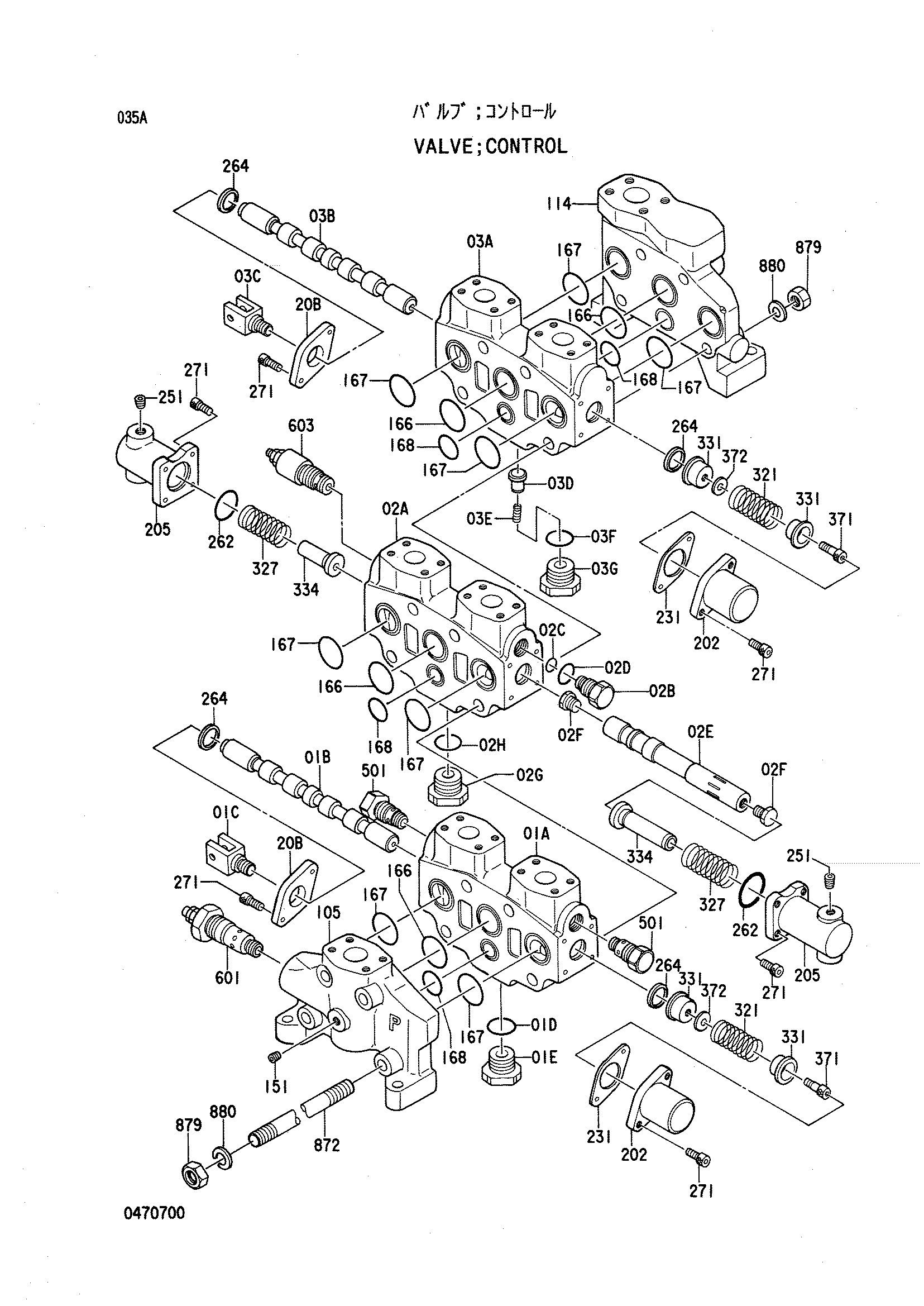

Заводская схема «Гидрораспределитель» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4257010 | Гидрораспределитель | 1 | |
| 01 | 0470701 | Клапан секция дополнительный | 1 |
| 01C | 0303602 | Вилка | 1 |
| 01D | 4506430 | Уплотнительное кольцо | 1 |
| 01E | 0272417 | Колпачок | 1 |
| 02 | 0470702 | Клапан секция дополнительный | 1 |
| 02B | 0303604 | Пробка | 1 |
| 02C | 4506416 | Уплотнительное кольцо | 1 |
| 02D | 4509181 | Уплотнительное кольцо | 1 |
| 02G | 0272417 | Колпачок | 3 |
| 02H | 4506430 | Уплотнительное кольцо | 3 |
| 03 | 0470703 | Клапан секция дополнительный | 1 |
| 03C | 0303602 | Вилка | 1 |
| 03D | 0173617 | Тарельчатый клапан | 1 |
| 03E | 0102226 | Пружина | 1 |
| 03F | 4506430 | Уплотнительное кольцо | 1 |
| 03G | 0272417 | Колпачок | 1 |
| 105 | 0272405 | Енд-сектион | 1 |
| 114 | 0290204 | Енд-сектион | 1 |
| 151 | 0102440 | Пробка | 1 |
| 166 | 970860 | Уплотнительное кольцо | 4 |
| 167 | 970860 | Уплотнительное кольцо | 8 |
| 168 | 4509182 | Уплотнительное кольцо | 4 |
| 202 | 0290206 | Крышка концевой | 2 |
| 205 | 0470704 | Крышка концевой | 2 |
| 208 | 0470705 | Крышка | 2 |
| 231 | 0303606 | Шайба | 2 |
| 251 | 0470706 | Пробка | 4 |
| 262 | A811035 | Уплотнительное кольцо | 2 |
| 264 | 0192307 | Манжета | 4 |
| 271 | 0173608 | Болт с внутренним шестигранником | 16 |
| 321 | 0290211 | Пружина | 2 |
| 327 | 0290212 | Пружина | 2 |
| 331 | 0303607 | Седло пружины | 4 |
| 334 | 0290214 | Седло пружины | 2 |
| 371 | 0303608 | Болт | 2 |
| 372 | 0303609 | Шайба | 1 |
| 501 | 0229307 | Клапан | 2 |
| 601 | 4345094 | Предохранительный клапан | 1 |
| 603 | 4345095 | Предохранительный клапан | 1 |
| 872 | 0470707 | Болт | 4 |
| 879 | 0102245 | Гайка | 8 |
| 880 | 4144344 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
