Дополнительный. гусёк стрелы — HITACHI KH850-3

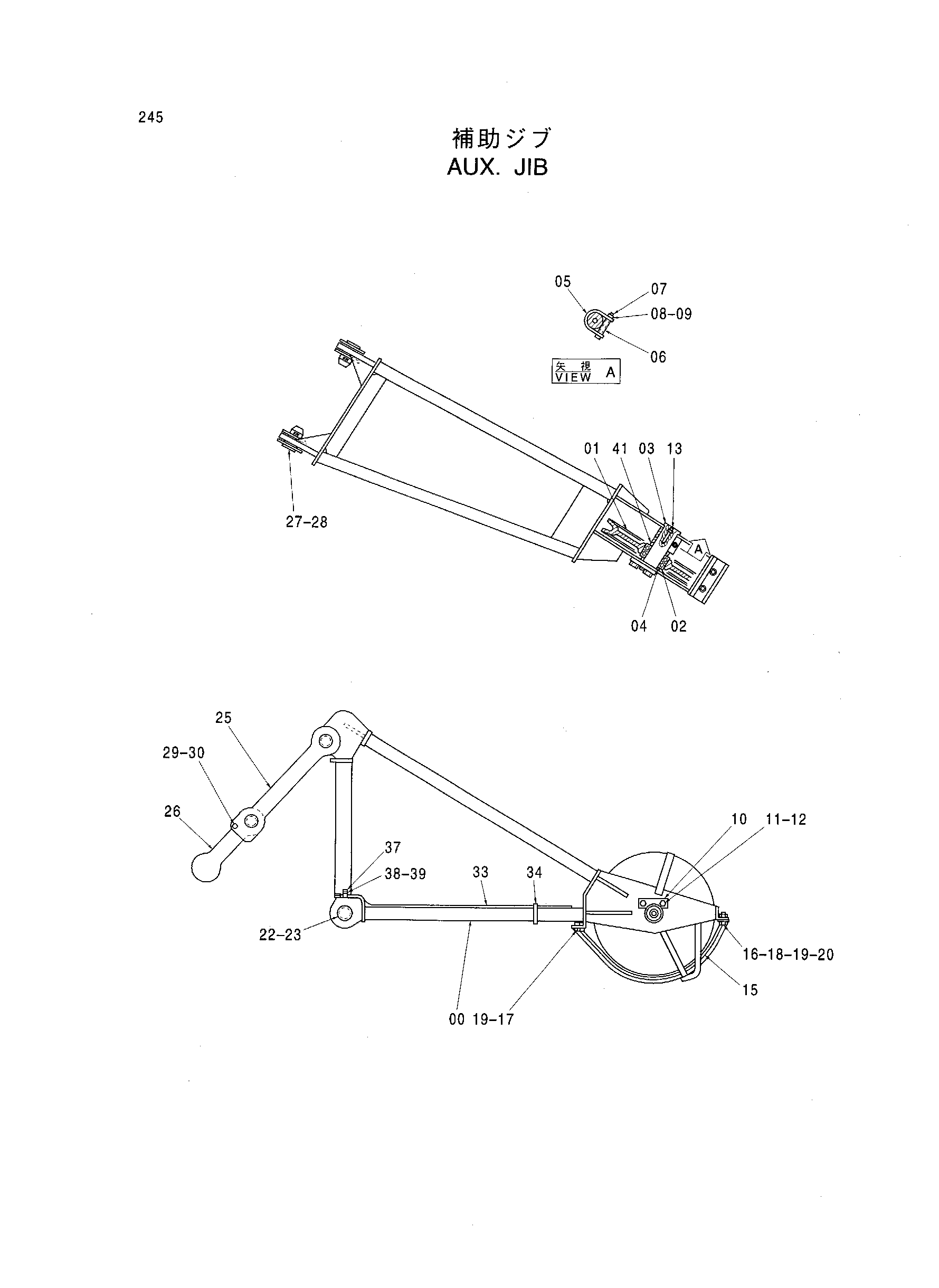

Заводская схема «Дополнительный. гусёк стрелы» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006481 | Гусёк стрелы | 1 |
| 01 | 3021090 | Канатный блок | 1 |
| 02 | 4117993 | Роликовый подшипник | 1 |
| 03 | 4141303 | Мост | 1 |
| 04 | 4124160 | Проставка | 1 |
| 05 | 4156755 | Проставка | 1 |
| 06 | 4141304 | Проставка | 1 |
| 07 | J901005 | Болт | 1 |
| 08 | J950010 | Гайка | 1 |
| 09 | A590910 | Пружинная шайба | 1 |
| 10 | X4248 | Стопорная пластина | 1 |
| 11 | J912035 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 13 | J75482 | Штуцер | 2 |
| 15 | 8025860 | Направляющая каната | 1 |
| 16 | J901245 | Болт | 2 |
| 17 | J901228 | Болт | 2 |
| 18 | A590112 | Шайба | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | J950012 | Гайка | 2 |
| 22 | 4102094 | Палец | 2 |
| 23 | 4043750 | Стопорный палец | 2 |
| 25 | 9719928 | Тяга A | 2 |
| 26 | 4156898 | Тяга | 2 |
| 27 | 4141300 | Палец | 4 |
| 28 | A761000 | Шплинт | 4 |
| 29 | 4141297 | Палец | 2 |
| 30 | K422098 | Стопорный палец | 2 |
| 33 | 4294403 | Жгут проводов | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 37 | 4000854 | Зажим трубка | 2 |
| 38 | M430610 | Винт | 2 |
| 39 | A590906 | Пружинная шайба | 2 |
| 41 | 4156754 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
