Дренажный трубопроводы (1) — HITACHI KH850-3

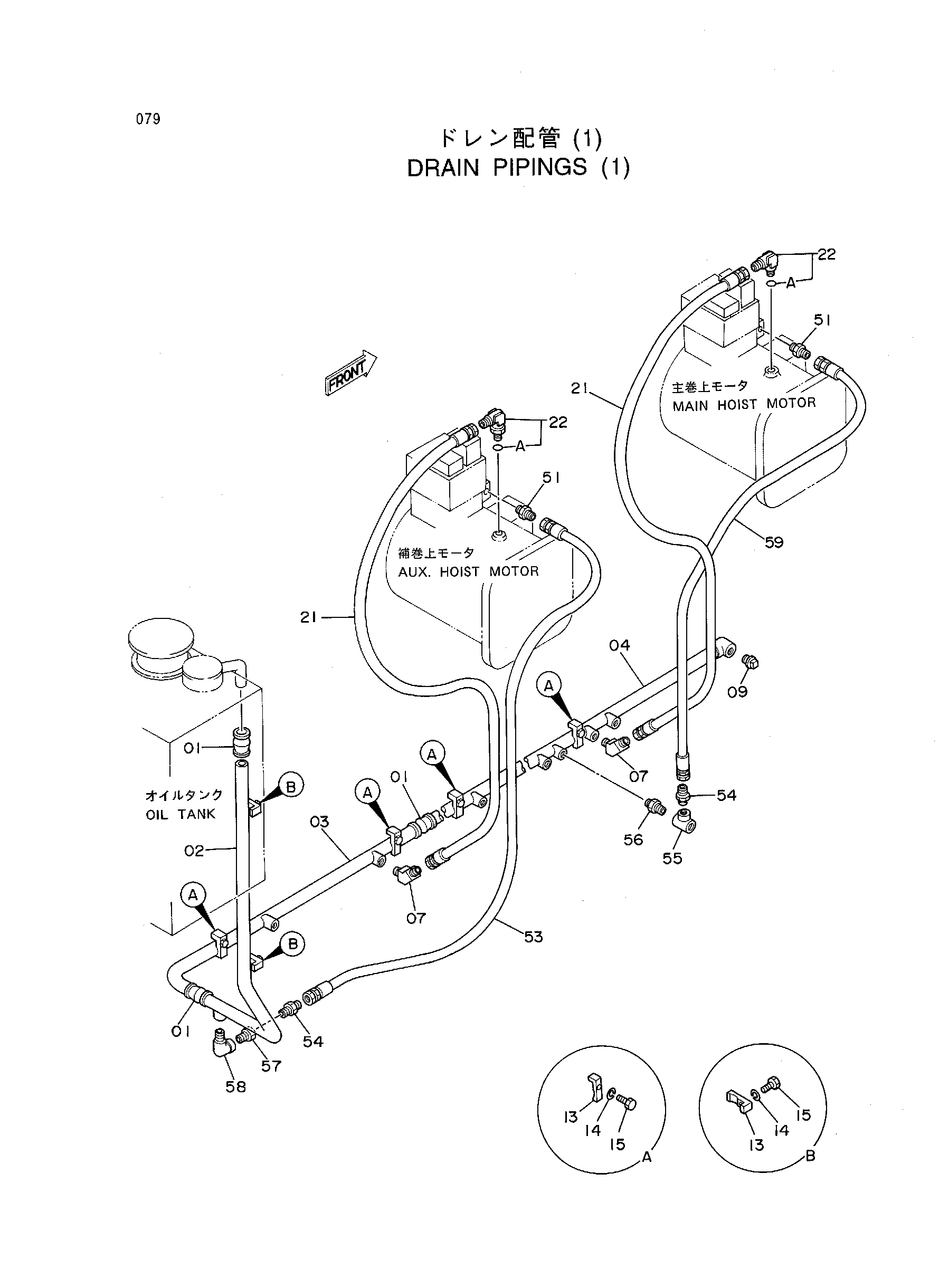

Заводская схема «Дренажный трубопроводы (1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4071213 | Муфта | 3 |
| 02 | 9725557 | Трубка | 1 |
| 03 | 9730559 | Трубка | 1 |
| 04 | 9732524 | Трубка | 1 |
| 07 | 4210324 | Угловой штуцер | 2 |
| 09 | 94-2026 | Пробка | 1 |
| 13 | 4053598 | Хомут трубки | 6 |
| 14 | A590912 | Пружинная шайба | 6 |
| 15 | J901265 | Болт | 6 |
| 21 | 4157687 | Шланг | 2 |
| 22 | 4065118 | Угловой штуцер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4144089 | Адаптер | 2 |
| 53 | 4129348 | Шланг | 1 |
| 54 | 94-1302 | Адаптер | 2 |
| 55 | 94-0661 | Тройник | 1 |
| 56 | 94-1702 | Адаптер | 1 |
| 57 | 94-1602 | Переходник | 1 |
| 58 | 94-0632 | Угловой штуцер | 1 |
| 59 | 4157633 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
