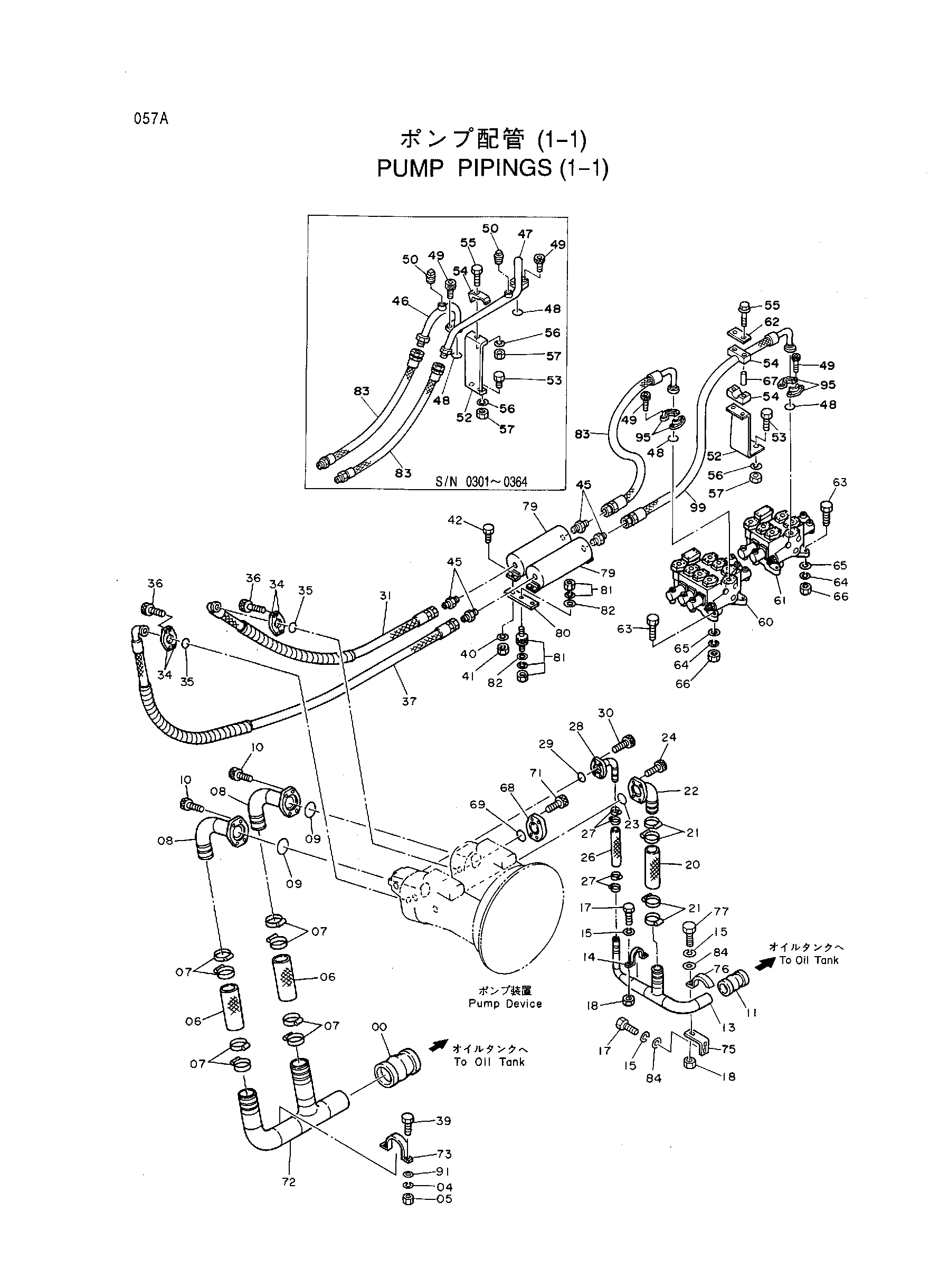

Насос трубопроводы (1-1) — HITACHI KH850-3

Заводская схема «Насос трубопроводы (1-1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4071214	Муфта	1
04	A590910	Пружинная шайба	2
05	J950010	Гайка	2
06	4099119	Резиновый шланг	2
07	4503469	Хомут шланга	8
08	9730547	Трубка	2
09	A810075	Уплотнительное кольцо	2
10	M341240	Болт с внутренним шестигранником	8
11	4067833	Муфта	1
13	8051925	Трубка	1
14	4053865	Хомут трубки	1
15	A590910	Пружинная шайба	5
17	J901022	Болт	4
18	J950010	Гайка	3
19	J901025	Болт	2
20	4094001	Резиновый шланг	1
21	4504491	Хомут шланга	4
22	9737874	Трубка	1
23	A811060	Уплотнительное кольцо	1
24	M341240	Болт с внутренним шестигранником	4
26	4084123	Резиновый шланг	1
27	4011675	Хомут шланга	4
28	9730545	Трубка	1
29	A811035	Уплотнительное кольцо	1
30	M341036	Болт с внутренним шестигранником	4
31	4282210	Шланг	1
34	4085560	Разъёмный фланец	4
35	966993	Уплотнительное кольцо	2
36	M341211	Болт с внутренним шестигранником	8
37	4282211	Шланг	1
40	A590910	Пружинная шайба	4
41	J950010	Гайка	4
42	J901028	Болт	4
45	94-1305	Адаптер	2
45	94-1305	Адаптер	4
46	9725544	Трубка	1
47	8035863	Трубка	1
48	A811040	Уплотнительное кольцо	2
48	4508805	Уплотнительное кольцо	2
49	M341236	Болтсоккет	8
49	M341230	Болт с внутренним шестигранником	8
50	94-2023	Пробка	2
52	4190409	Кронштейн	1
52	9744857	Кронштейн	1
53	J901230	Болт	2
54	4053598	Хомут трубки	1
54	4256036	Хомут трубки	1
55	J901265	Болт	1
55	J011285	Болт с шайбой	2
56	A590912	Пружинная шайба	3
56	A590912	Пружинная шайба	2
57	J950012	Гайка	3
57	J950012	Гайка	2
60	4219213	Гидрораспределитель	1
61	4219217	Гидрораспределитель	1
62	4256035	Пластина	1
63	J901255	Болт	8
64	A590912	Пружинная шайба	8
65	A590112	Плоская шайба	8
66	J950012	Гайка	8
67	4205614	Проставка	2
68	4121826	Фланец	1
69	A810035	Уплотнительное кольцо	1
71	M341040	Болт с внутренним шестигранником	4
72	8044148	Трубка S1	1
73	4000910	Хомут трубки	1
75	4253802	Кронштейн	1
76	4074548	Хомут трубки	1
77	J901030	Болт	1
79	9718248	Трубка	2
80	4081123	Сиденье	2
81	4050403	Резиновая подушка	2
82	A590110	Плоская шайба	4
83	4245121	Шланг	2
83	4326017	Шланг	1
84	A590110	Плоская шайба	3
91	A590110	Плоская шайба	2
95	4154614	Разъёмный фланец	4
99	4326018	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
