Крюк 12.5T — HITACHI KH850-3

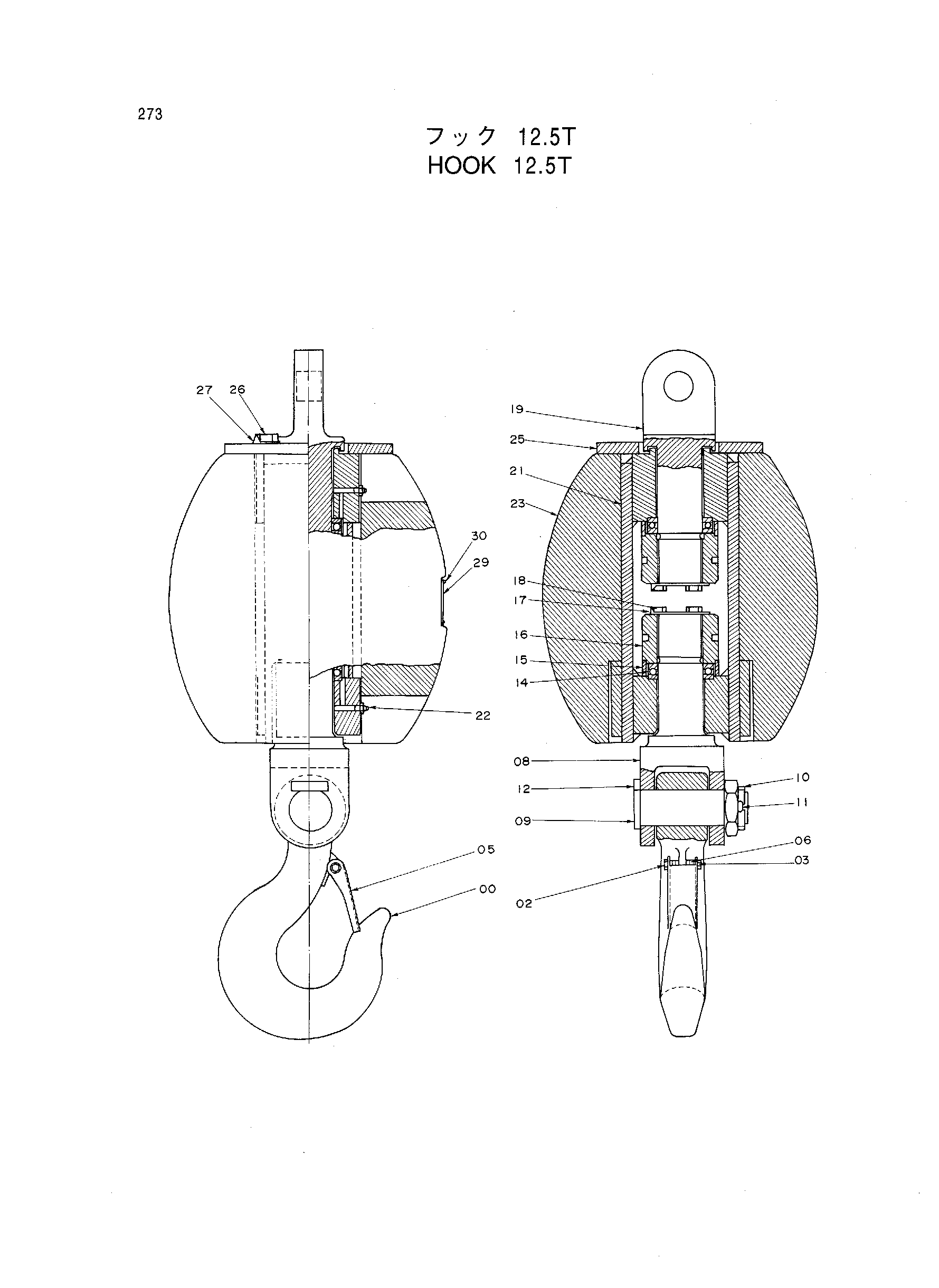

Заводская схема «Крюк 12.5T» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9049983 | Крюк 12.5T в сборе | 1 | |
| 00 | 8026840 | Крюк | 1 |
| 02 | M211060 | Болт | 1 |
| 03 | M660010 | U-образная гайка | 1 |
| 05 | 4145740 | Кронштейн | 1 |
| 06 | 4145741 | Пружина торсион | 1 |
| 08 | 3026634 | Шток винт | 1 |
| 09 | 4145742 | Мост | 1 |
| 10 | M544527 | Корончатая гайка | 1 |
| 11 | A768090 | Шплинт | 1 |
| 12 | 4093099 | Пластина | 1 |
| 14 | 4145719 | Шариковый подшипник | 2 |
| 15 | 4145744 | Крышка подшипник. | 2 |
| 16 | 4145745 | Гайка роунд | 2 |
| 17 | 4046948 | Стопорная шайба | 2 |
| 18 | J901625 | Болт | 4 |
| 19 | 3026633 | Шток винт | 1 |
| 21 | 7012973 | Рама | 1 |
| 22 | J75481 | Штуцер | 2 |
| 23 | 2017624 | Груз | 1 |
| 25 | 4145746 | Ограничитель | 1 |
| 26 | J912050 | Болт | 4 |
| 27 | 4145747 | Шайба тонгуед | 4 |
| 29 | 495652 | Информационная табличка | 1 |
| 30 | 492564 | Информационная табличка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
