Ход трубопроводы (джакк-уп) — HITACHI KH850-3

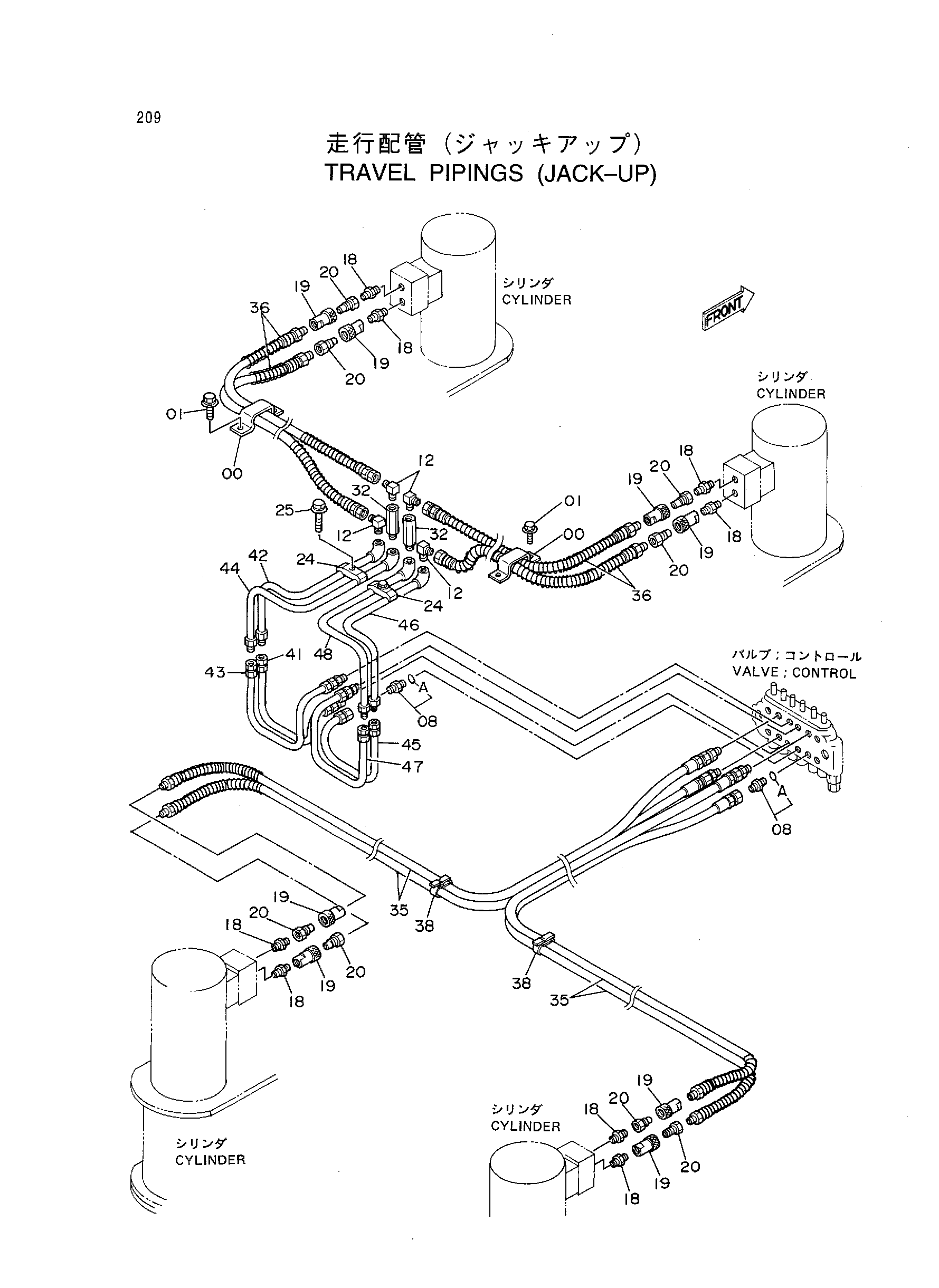

Заводская схема «Ход трубопроводы (джакк-уп)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262957 | Хомут шланга | 2 |
| 01 | J011020 | Болт с шайбой | 4 |
| 08 | 4042031 | Адаптер | 8 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 94-1402 | Угловой штуцер | 4 |
| 18 | 94-1702 | Адаптер | 8 |
| 19 | 4022907 | Соединение | 8 |
| 20 | 4022908 | Соединение | 8 |
| 24 | 4053593 | Хомут трубки | 2 |
| 25 | J011040 | Болт с шайбой | 2 |
| 32 | 492238 | Адаптер | 2 |
| 35 | 4262950 | Шланг | 4 |
| 36 | 4262952 | Шланг | 4 |
| 38 | 4077322 | Лента | 4 |
| 41 | 9736768 | Трубка | 1 |
| 42 | 9736891 | Трубка | 1 |
| 43 | 9736770 | Трубка | 1 |
| 44 | 9736892 | Трубка | 1 |
| 45 | 9736772 | Трубка | 1 |
| 46 | 9736893 | Трубка | 1 |
| 47 | 9736774 | Трубка | 1 |
| 48 | 9736894 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
