Пилотный трубопроводы (1-2) — HITACHI KH850-3

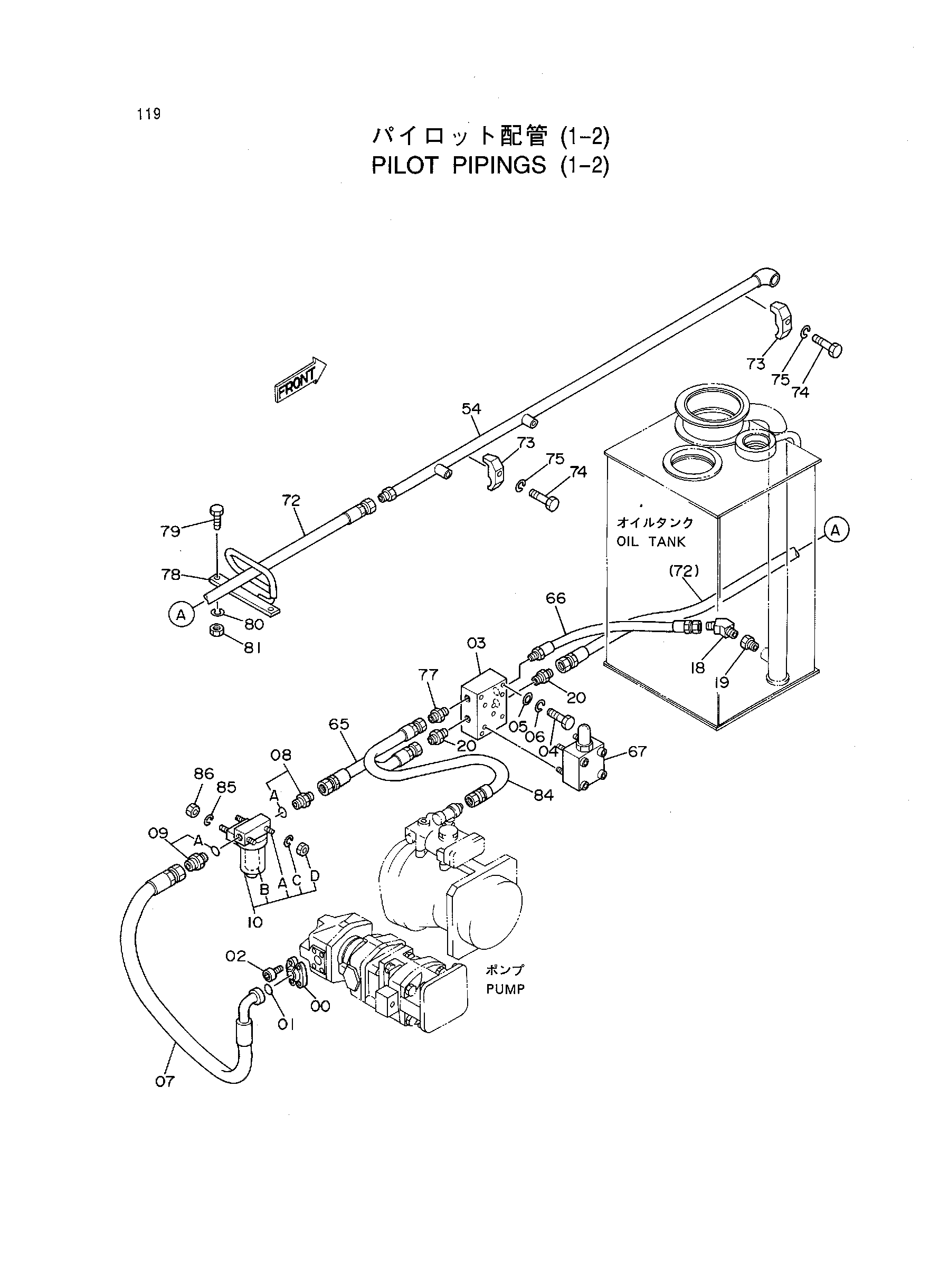

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 2 |
| 01 | 971489 | Уплотнительное кольцо | 1 |
| 02 | M341030 | Болт с внутренним шестигранником | 4 |
| 03 | 3057736 | Мунифолд | 1 |
| 04 | J900880 | Болт | 3 |
| 05 | A590108 | Плоская шайба | 3 |
| 06 | A590908 | Пружинная шайба | 3 |
| 07 | 4245119 | Шланг | 1 |
| 08 | 4042032 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4167244 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4141319 | Фильтр линия | 1 |
| 10A | 4141381 | Болт | 2 |
| 10B | 4157882 | Элемент флтер | 1 |
| 10C | A590906 | Пружинная шайба | 2 |
| 10D | M500605 | Гайка | 2 |
| 18 | 94-1503 | Угловой штуцер | 1 |
| 19 | 94-1603 | Переходник | 1 |
| 20 | 94-1303 | Адаптер | 2 |
| 54 | 9732525 | Трубка | 1 |
| 65 | 4085957 | Шланг | 1 |
| 66 | 4081421 | Шланг | 1 |
| 67 | 4282627 | Предохранительный клапан | 1 |
| 72 | 4120078 | Шланг | 1 |
| 73 | 4053595 | Хомут трубки | 2 |
| 74 | J901255 | Болт | 2 |
| 75 | A590912 | Пружинная шайба | 2 |
| 77 | 94-1302 | Адаптер | 1 |
| 78 | 8042825 | Опора | 1 |
| 79 | J901025 | Болт | 2 |
| 80 | A590910 | Пружинная шайба | 2 |
| 81 | J950010 | Гайка | 2 |
| 84 | 4071344 | Шланг | 1 |
| 85 | A590910 | Пружинная шайба | 2 |
| 86 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
