Башенный ограничитель — HITACHI KH850-3

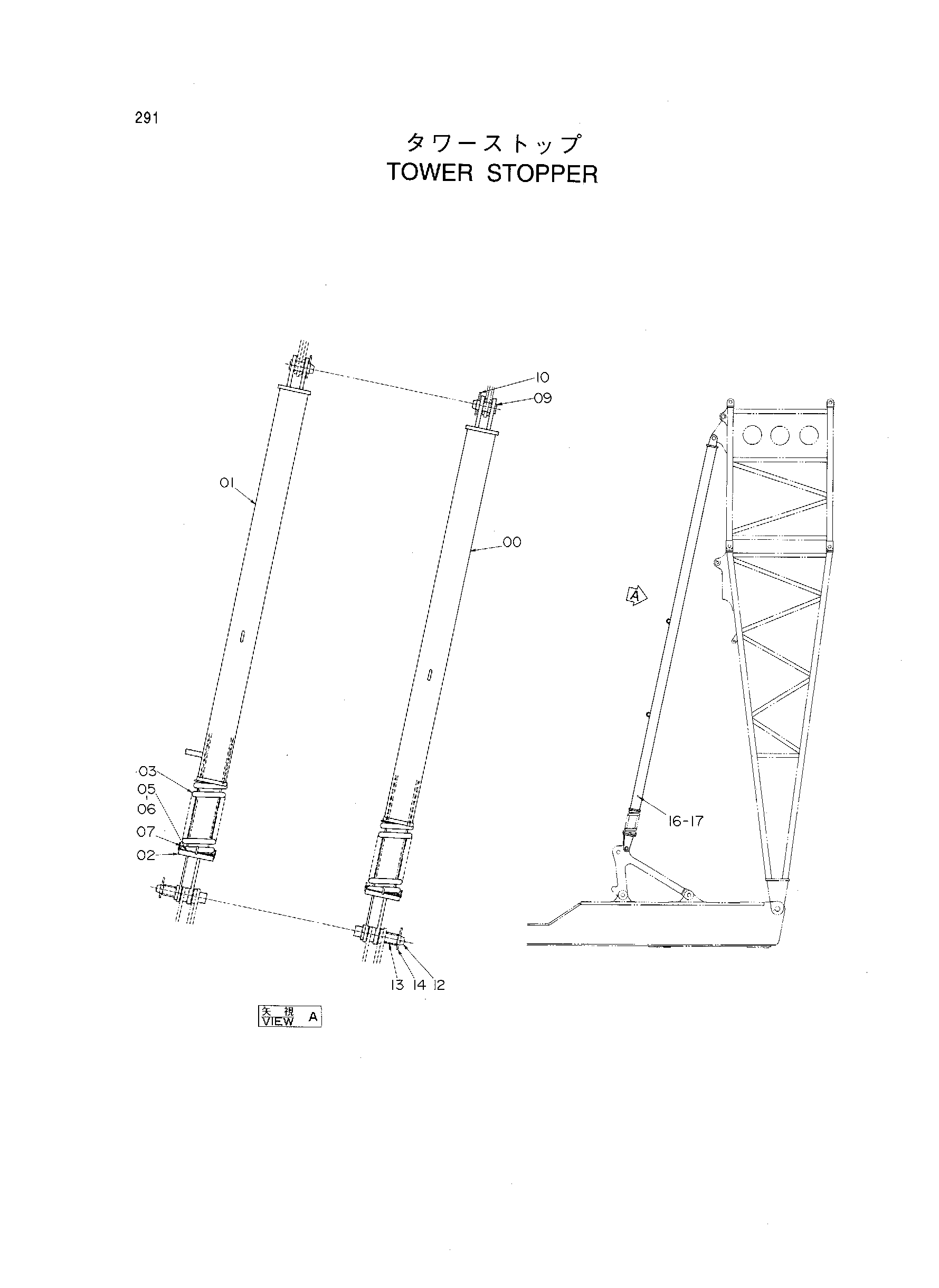

Заводская схема «Башенный ограничитель» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9100278 | Башенный остановка | 1 | |
| 00 | 7024069 | Ограничитель | 1 |
| 01 | 7024070 | Ограничитель | 1 |
| 02 | 8050205 | Ограничитель | 2 |
| 03 | 4117709 | Пружина сжатия | 2 |
| 05 | 4118765 | Регулировочная шайба | 12 |
| 06 | 4133983 | Регулировочная шайба | 12 |
| 07 | 4106477 | Пластина | 8 |
| 09 | 4271147 | Палец | 2 |
| 10 | 4043750 | Стопорный палец | 2 |
| 12 | 4271148 | Палец | 2 |
| 13 | 4271149 | Спеакер | 2 |
| 14 | 4104868 | Стопорный палец | 2 |
| 16 | 4239418 | Палец | 2 |
| 17 | 4022698 | Стопорный палец | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
