Стрела подъёмный механизм трубопроводы — HITACHI KH850-3

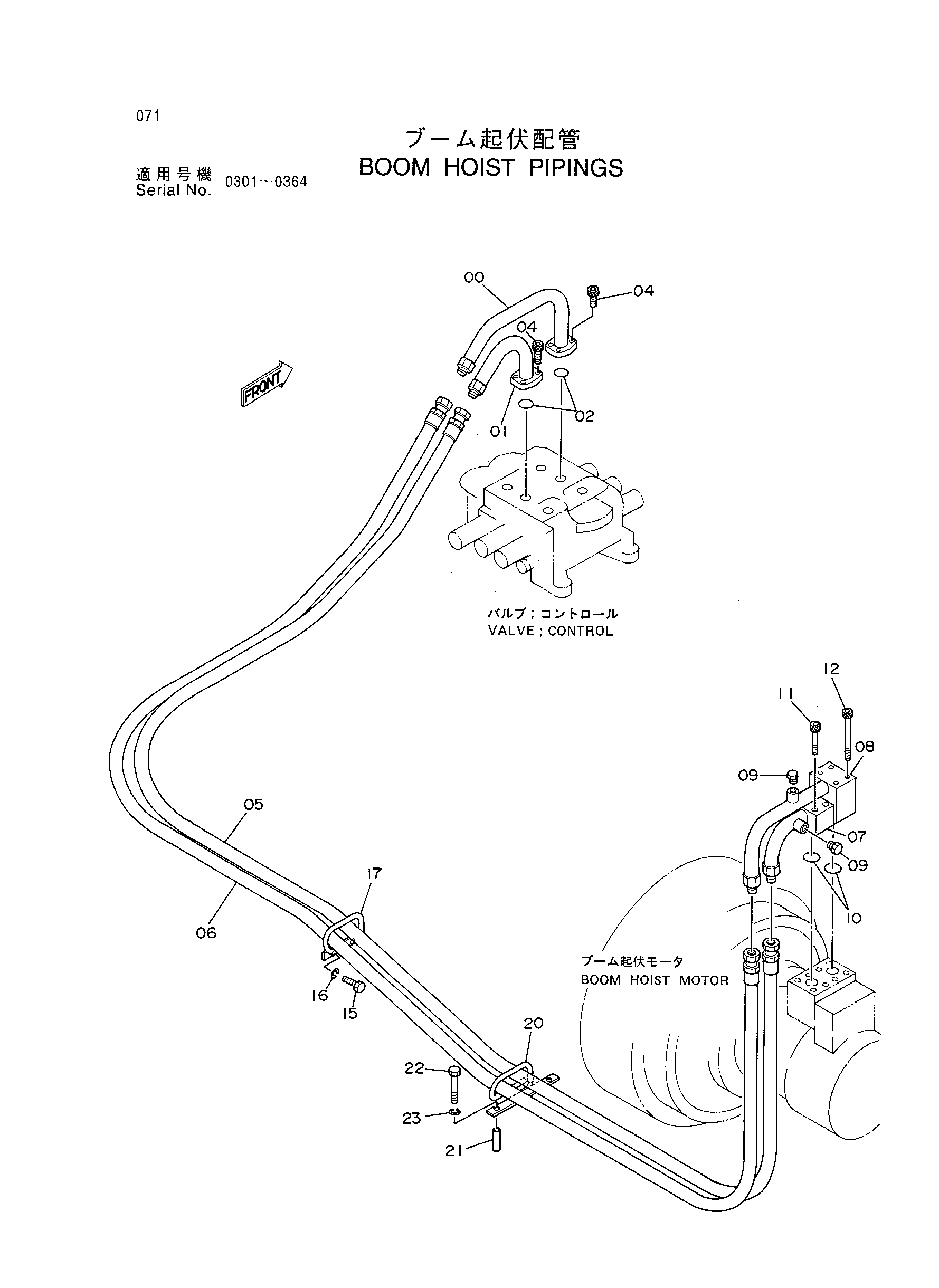

Заводская схема «Стрела подъёмный механизм трубопроводы» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8048806 | Трубка | 1 |
| 01 | 8048807 | Трубка | 1 |
| 02 | A811035 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 05 | 4251990 | Шланг | 1 |
| 06 | 4261743 | Шланг | 1 |
| 07 | 9735585 | Трубка | 1 |
| 08 | 9735586 | Трубка | 1 |
| 09 | 447483 | Пробка | 2 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 11 | M351271 | Болт с внутренним шестигранником | 4 |
| 12 | M351202 | Болт с внутренним шестигранником | 4 |
| 15 | J901020 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 8051029 | Опора | 1 |
| 20 | 8042824 | Опора | 1 |
| 21 | 4113821 | Проставка | 2 |
| 22 | J901280 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
