Ход трубопроводы (1-2) — HITACHI KH850-3

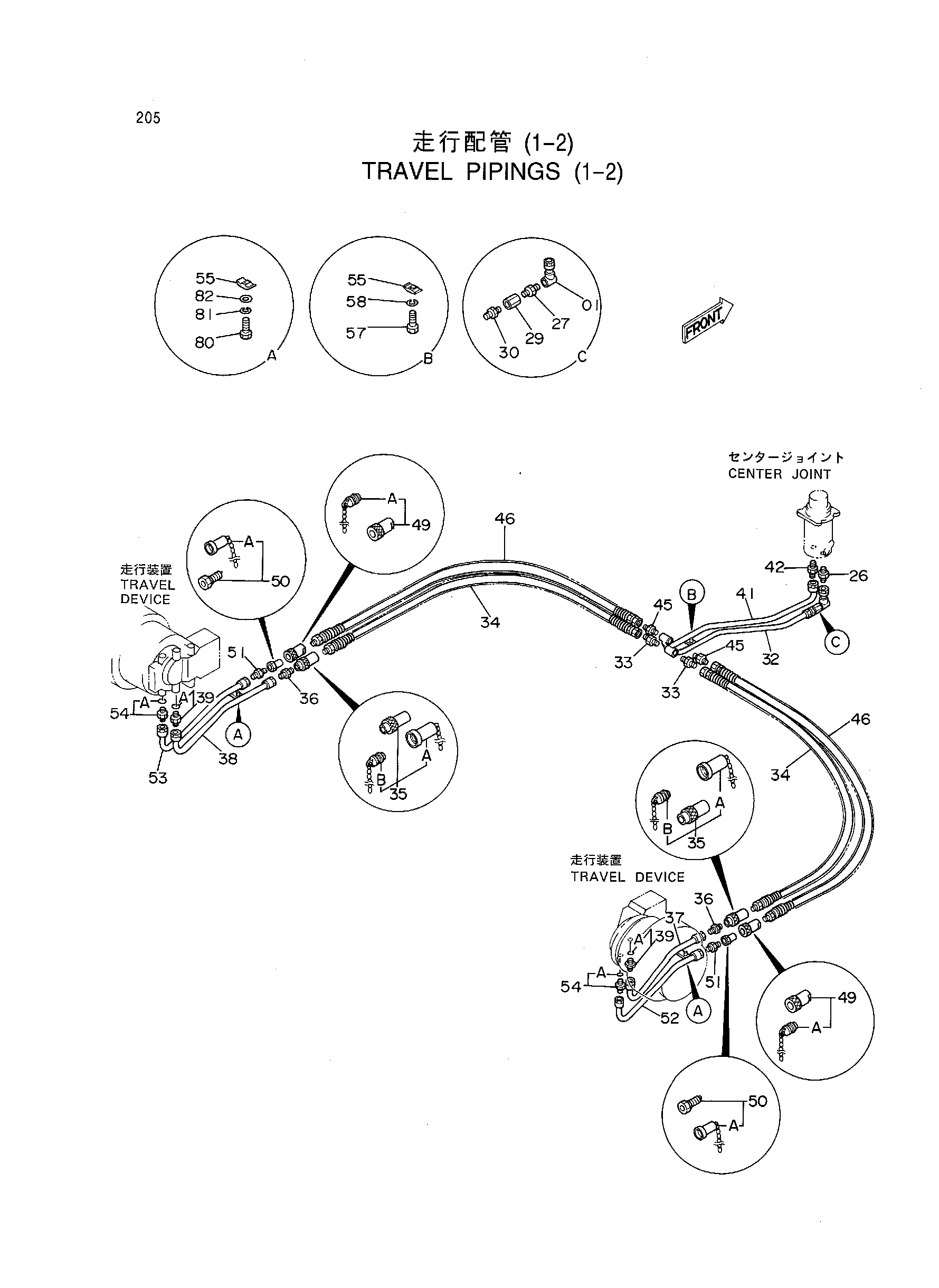

Заводская схема «Ход трубопроводы (1-2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9735742 | Трубка | 1 |
| 26 | 94-1302 | Адаптер | 1 |
| 27 | 94-1902 | Адаптер | 1 |
| 29 | 9034570 | Обратный клапан | 1 |
| 30 | 94-1303 | Адаптер | 1 |
| 32 | 9735743 | Трубка | 1 |
| 33 | 94-1303 | Адаптер | 2 |
| 34 | 4263046 | Шланг | 2 |
| 35 | 4054613 | Клапан быстрый | 2 |
| 35A | 4330194 | Пылезащитный колпачок | 1 |
| 35B | 4330195 | Пробка пыль | 1 |
| 36 | 94-1303 | Адаптер | 2 |
| 37 | 9730706 | Трубка | 1 |
| 38 | 9730707 | Трубка | 1 |
| 39 | 4042032 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 9735744 | Трубка | 1 |
| 42 | 4144089 | Адаптер | 1 |
| 45 | 94-1302 | Адаптер | 2 |
| 46 | 4263047 | Шланг | 2 |
| 49 | 4022907 | Соединение | 2 |
| 49A | 4072595 | Пылезащитный колпачок | 1 |
| 50 | 4022908 | Соединение | 2 |
| 50A | 4072596 | Пылезащитный колпачок | 1 |
| 51 | 94-1302 | Адаптер | 2 |
| 52 | 9730704 | Трубка | 1 |
| 53 | 9730705 | Трубка | 1 |
| 54 | 4042031 | Адаптер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4202559 | Хомут трубки | 3 |
| 57 | J901250 | Болт | 1 |
| 58 | A590912 | Пружинная шайба | 1 |
| 80 | J901045 | Болт | 2 |
| 81 | A590910 | Пружинная шайба | 2 |
| 82 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
