Рама — HITACHI KH850-3

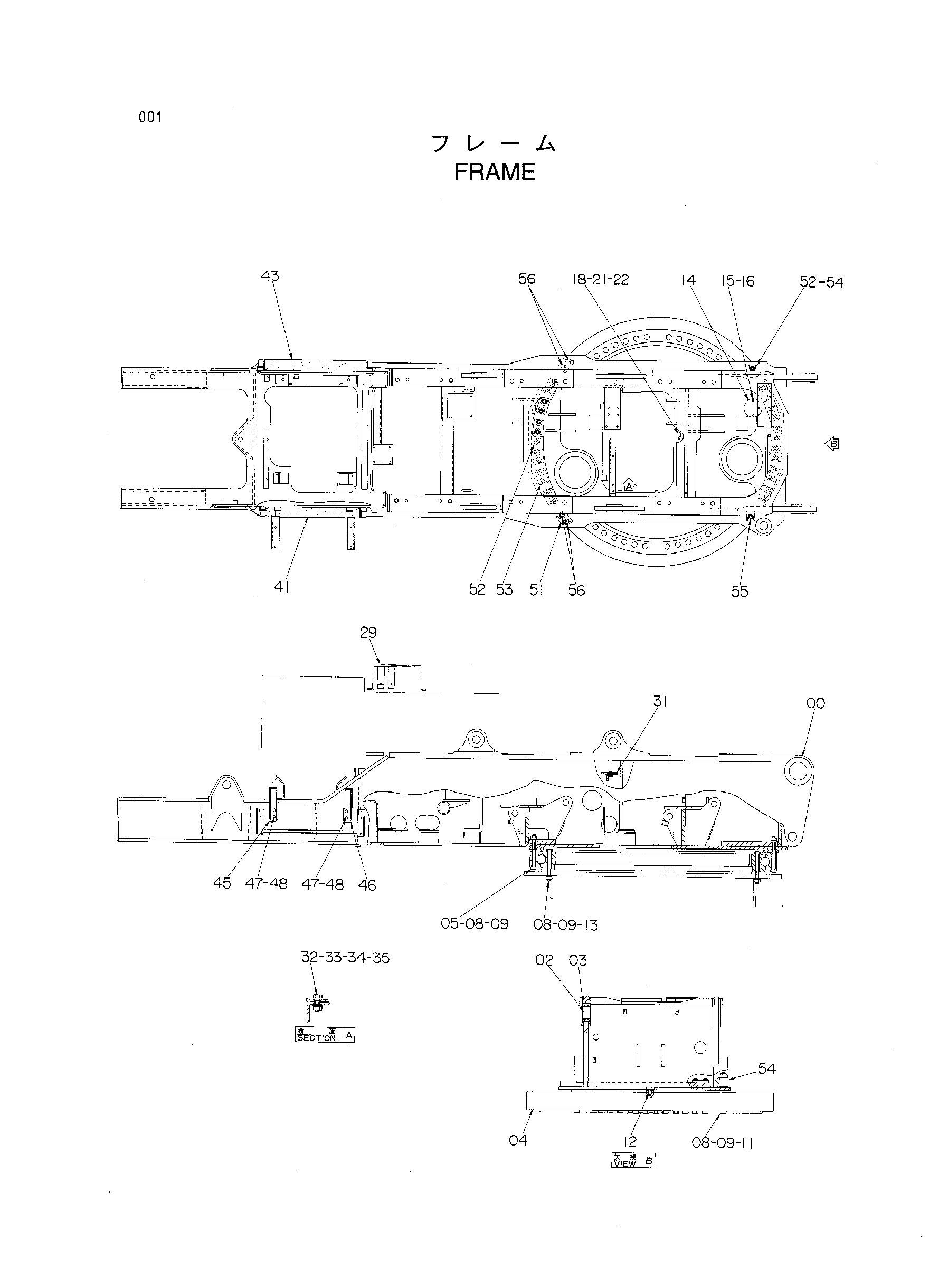

Заводская схема «Рама» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003392 | Рама основной | 1 |
| 02 | 4044614 | Втулка | 2 |
| 03 | 4047822 | Стопорное кольцо | 4 |
| 04 | 4262399 | Подшипник. свингкиркл | 1 |
| 05 | 4284384 | Болт | 25 |
| 08 | J953036 | Гайка | 87 |
| 09 | 4288104 замена: 4325659 | Проставка | 87 |
| 09 | 4325659 | Проставка | 87 |
| 11 | 4284385 | Болт | 6 |
| 12 | 4097431 | Палец | 2 |
| 13 | 4092081 | Болт | 56 |
| 14 | 4262725 | Крышка | 1 |
| 15 | J901225 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 18 | 9720707 | Палец | 1 |
| 21 | J901230 | Болт | 1 |
| 22 | A590912 | Пружинная шайба | 1 |
| 29 | 4262726 | Палец | 2 |
| 31 | 8053303 | Кронштейн | 1 |
| 32 | J901440 | Болт | 2 |
| 33 | A590114 | Плоская шайба | 4 |
| 34 | A590914 | Пружинная шайба | 2 |
| 35 | J950014 | Гайка | 2 |
| 41 | 9735720 | Резиновая прокладка | 1 |
| 43 | 9730832 | Резиновая прокладка | 1 |
| 45 | 8033420 | Кронштейн | 1 |
| 46 | 8040581 | Кронштейн | 1 |
| 47 | J901640 | Болт | 4 |
| 48 | A590916 | Пружинная шайба | 4 |
| 51 | 4262686 | Ограничитель | 2 |
| 52 | 4262687 | Ограничитель | 3 |
| 53 | 4231511 | Ограничитель | 12 |
| 54 | 4262688 | Проставка | 1 |
| 55 | 4273922 | Проставка | 1 |
| 56 | 4262688 замена: 4325658 | Проставка | 4 |
| 56 | 4325658 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
