Муфта рычаг — HITACHI KH850-3

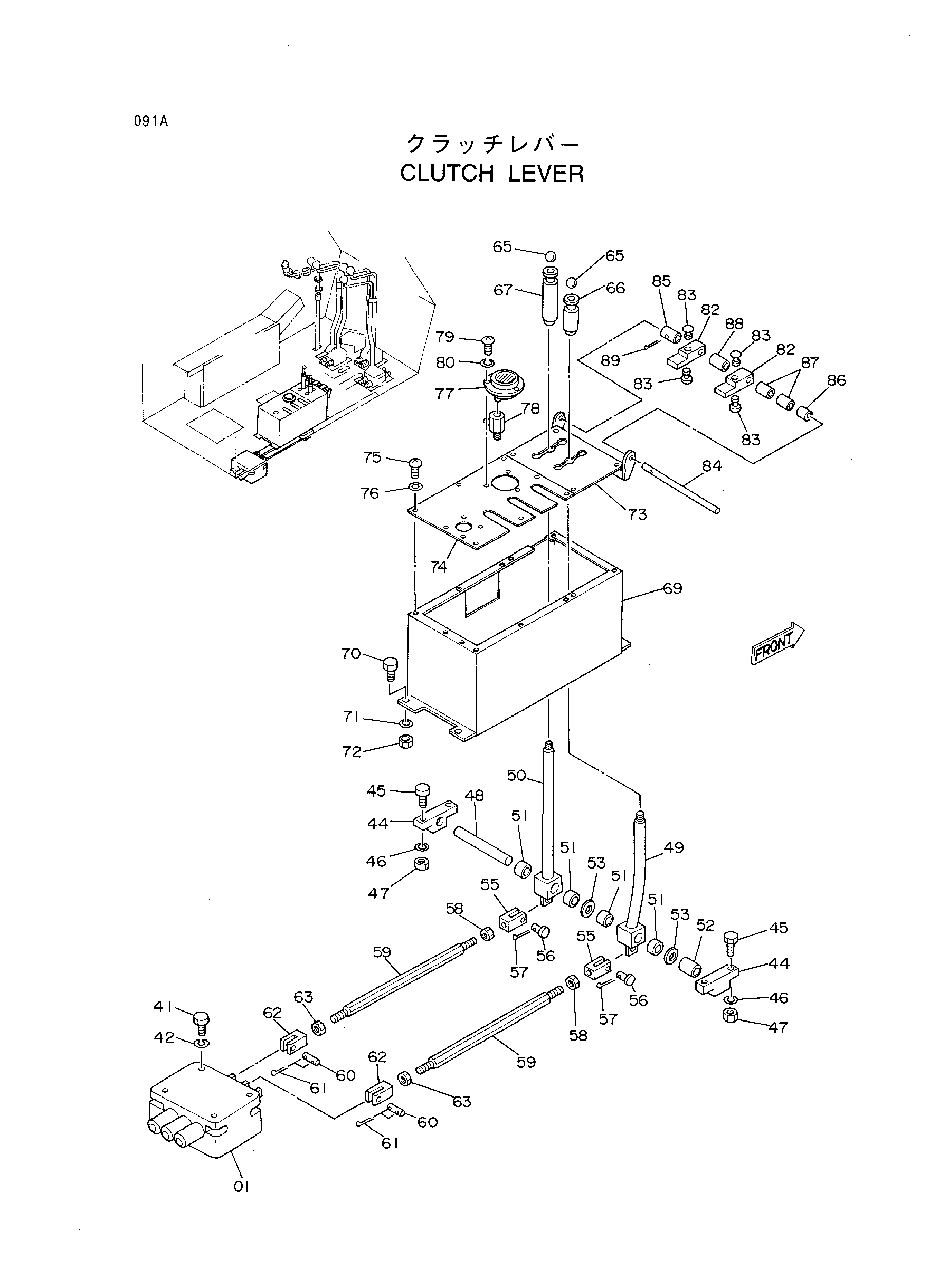

Заводская схема «Муфта рычаг» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4151646	Гидрораспределитель	1
41	M111020	Болт	4
42	A590910	Пружинная шайба	4
44	4156612	Педестал	2
45	J901035	Болт	4
46	A590910	Пружинная шайба	4
47	J950010	Гайка	4
48	4156611	Палец	1
49	9720817	Рычаг	1
50	9720818	Рычаг	1
51	4075781	Втулка	4
52	4177763	Проставка	1
53	A590120	Плоская шайба	2
55	M990844	Концевой вилка	2
56	A740821	Палец	2
57	A762013	Шплинт	2
58	M580008	Гайка (левый)	2
59	4156609	Шток	2
60	485445	Палец	2
61	A761610	Шплинт	4
62	4156610	Концевой вилка(правый)	2
63	M500807	Гайка	2
65	4156615	Рукоятка	2
66	4165364	Замок	1
67	4165365	Замок	1
69	7014585	Стойка	1
70	J901020	Болт	4
71	A590910	Пружинная шайба	4
72	J950010	Гайка	4
73	8030843	Крышка	1
74	8028948	Крышка	1
75	J650620	Винт	10
76	J250006	Плоская шайба	10
77	4172912	Указатель прес	1
78	4151610	Думпер	1
79	J850416	Винт	3
80	J251004	Пружинная шайба	3
82	4165357	Ограничитель	2
83	4165358	Резиновая подушка	4
84	4165359	Палец	1
85	4165360	Проставка	1
86	4165361	Проставка	1
87	4165362	Проставка	2
88	4165363	Проставка	1
89	A763025	Шплинт	1

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
