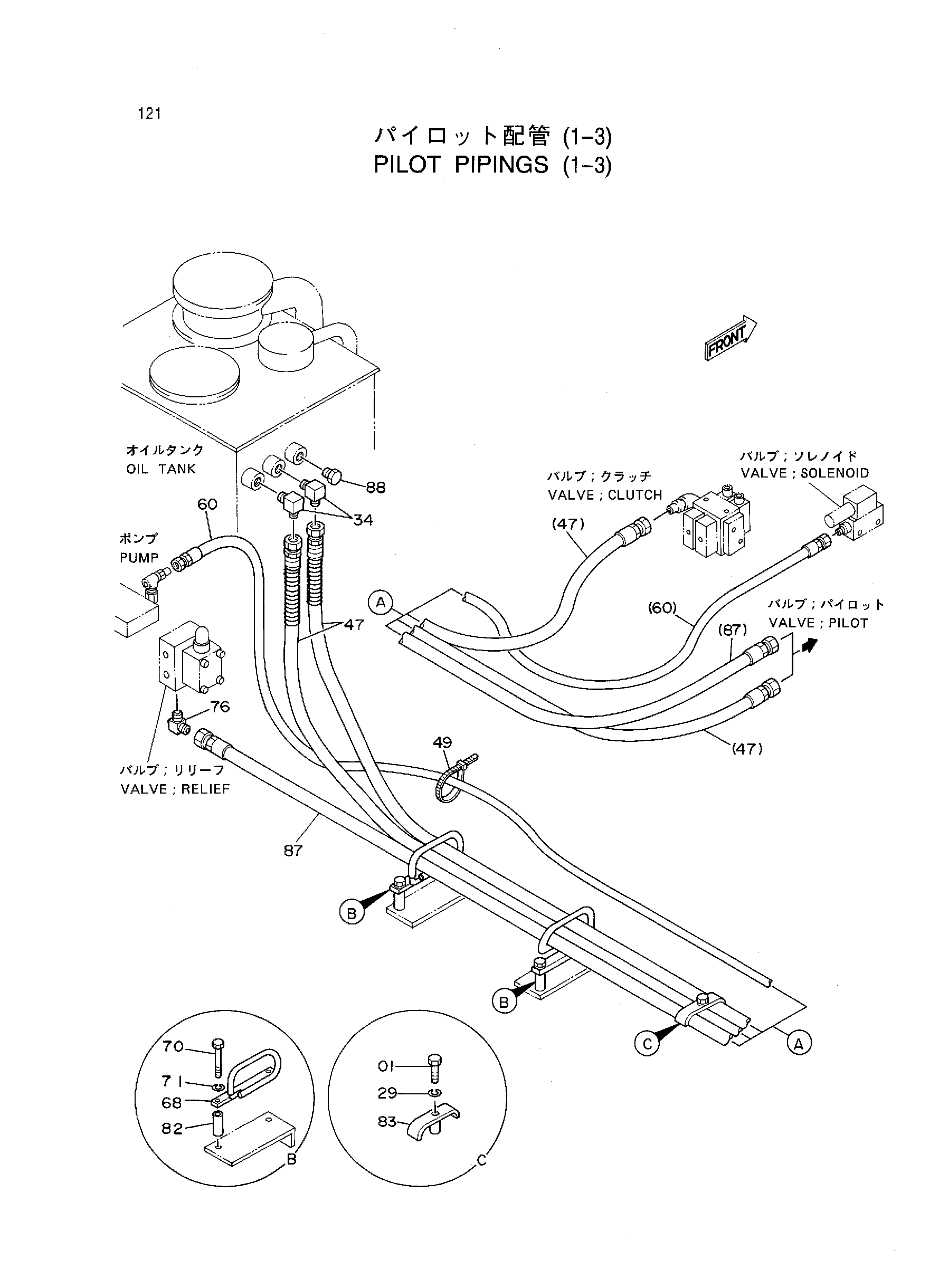

Пилотный трубопроводы (1-3) — HITACHI KH850-3

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J901265	Болт	1
29	A590912	Пружинная шайба	1
34	94-1405	Угловой штуцер	2
47	4277464	Шланг	2
49	4055312	Ленточный зажим	1
60	4197778	Шланг	1
68	8042824	Опора	2
70	J901280	Болт	4
71	A590912	Пружинная шайба	4
76	94-1404	Угловой штуцер	1
82	4285611	Проставка	4
83	9735595	Опора	1
87	4288200	Шланг	1
88	4187323	Пробка	1

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
