Нижняя защита — HITACHI KH850-3

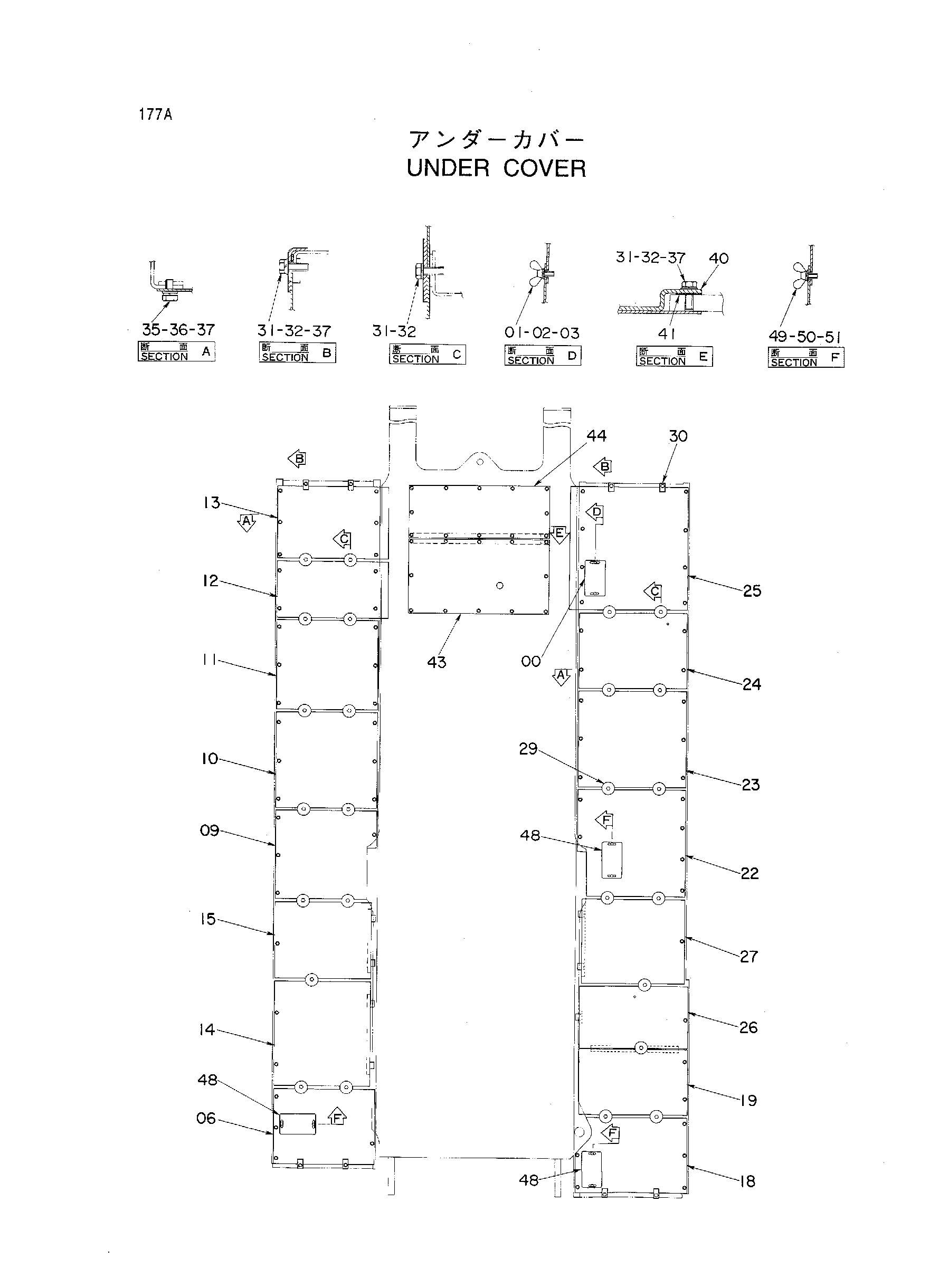

Заводская схема «Нижняя защита» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4262496 | Крышка | 1 |
| 01 | M360816 | Болт винг | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 06 | 4262497 | Крышка | 1 |
| 06 | 9741900 | Крышка LA | 1 |
| 09 | 4262498 | Крышка | 1 |
| 09 | 4327346 | Крышка LD | 1 |
| 10 | 4262499 | Крышка | 1 |
| 10 | 4327347 | Крышка LE | 1 |
| 11 | 4262500 | Крышка | 1 |
| 11 | 4327348 | Крышка LF | 1 |
| 12 | 4262501 | Крышка | 1 |
| 13 | 4262502 | Крышка | 1 |
| 14 | 9735675 | Крышка | 1 |
| 15 | 9735676 | Крышка | 1 |
| 18 | 4262503 | Крышка | 1 |
| 18 | 9741898 | Крышка RA | 1 |
| 19 | 4262504 | Крышка | 1 |
| 19 | 4327350 | Крышка RB | 1 |
| 22 | 4262505 | Крышка | 1 |
| 22 | 9741899 | Крышка RE | 1 |
| 23 | 4262506 | Крышка | 1 |
| 23 | 4327352 | Крышка RF | 1 |
| 24 | 4262507 | Крышка | 1 |
| 24 | 4327353 | Крышка RG | 1 |
| 25 | 4262508 | Крышка | 1 |
| 26 | 9735677 | Крышка | 1 |
| 27 | 9735678 | Крышка | 1 |
| 29 | 4199105 | Пластина | 25 |
| 30 | 9725642 | Сиденье | 8 |
| 31 | J901235 | Болт | 35 |
| 32 | A590912 | Пружинная шайба | 35 |
| 35 | J901225 | Болт | 92 |
| 36 | A590912 | Пружинная шайба | 92 |
| 37 | A590112 | Плоская шайба | 100 |
| 40 | 4262509 | Седло винта | 1 |
| 41 | 4128357 | Регулировочная шайба | 4 |
| 43 | 4262510 | Крышка | 1 |
| 44 | 4262511 | Крышка | 1 |
| 48 | 4262496 | Крышка | 3 |
| 48 | 4201569 | Крышка | 3 |
| 49 | M360816 | Болт винг | 6 |
| 49 | 4179508 | Болт винг | 6 |
| 50 | A590908 | Пружинная шайба | 6 |
| 50 | A590906 | Пружинная шайба | 6 |
| 51 | A590108 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
