Тормоз рычаг основной подъёмный механизм (2) — HITACHI KH850-3

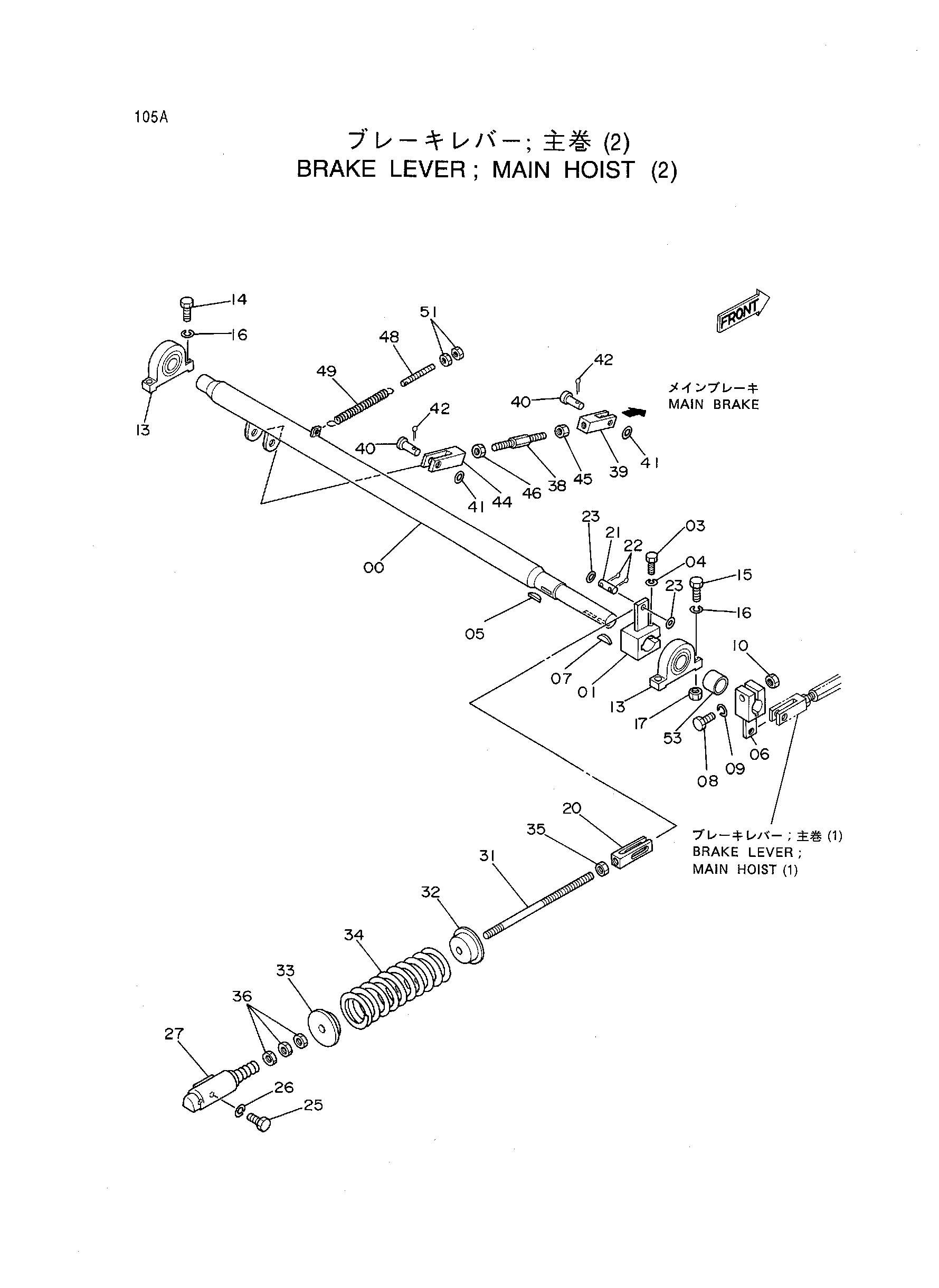

Заводская схема «Тормоз рычаг основной подъёмный механизм (2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7023352 | Мост | 1 |
| 01 | 9735603 | Рычаг | 1 |
| 03 | J901050 | Болт | 1 |
| 04 | A590910 | Пружинная шайба | 1 |
| 05 | A781055 | Шпонка воодруфф | 1 |
| 06 | 9730257 | Рычаг | 1 |
| 07 | 41504 | Шпонка воодруфф | 1 |
| 08 | J901065 | Болт | 1 |
| 09 | A590910 | Пружинная шайба | 1 |
| 10 | J950010 | Гайка | 1 |
| 13 | 942014 | Блок | 2 |
| 14 | J901245 | Болт | 2 |
| 15 | J901250 | Болт | 2 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | J950012 | Гайка | 2 |
| 20 | 4140321 | Концевой вилка | 1 |
| 21 | 4204682 | Палец | 1 |
| 22 | A764020 | Шплинт | 2 |
| 23 | A590114 | Плоская шайба | 2 |
| 25 | J901232 | Болт | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 27 | 4164250 замена: 4330347 | Гидроцилиндр. масляный | 1 |
| 27 | 4326000 | Гидроцилиндр. масляный | 1 |
| 31 | 4262442 | Шток | 1 |
| 31 | 4338339 | Шток | 1 |
| 32 | 4164254 | Сиденье | 1 |
| 33 | 4164251 | Сиденье | 1 |
| 34 | 4261991 | Пружина | 1 |
| 35 | J950014 | Гайка | 1 |
| 36 | J950014 | Гайка | 3 |
| 36 | J952014 | Гайка | 3 |
| 38 | 4140322 | Шток | 1 |
| 39 | 4140318 | Концевой вилка(правый) | 1 |
| 40 | 415924 | Палец | 2 |
| 41 | A590120 | Плоская шайба | 2 |
| 42 | A765036 | Шплинт | 2 |
| 44 | 4296319 | Концевой вилка(левый) | 1 |
| 45 | J951020 | Гайка | 1 |
| 46 | J956020 | Гайка L | 1 |
| 48 | 4140813 | Шток | 1 |
| 49 | 41564 | Пружина растяжения | 1 |
| 51 | J950010 | Гайка | 2 |
| 53 | 4223268 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
