Джакк-уп устройство — HITACHI KH850-3

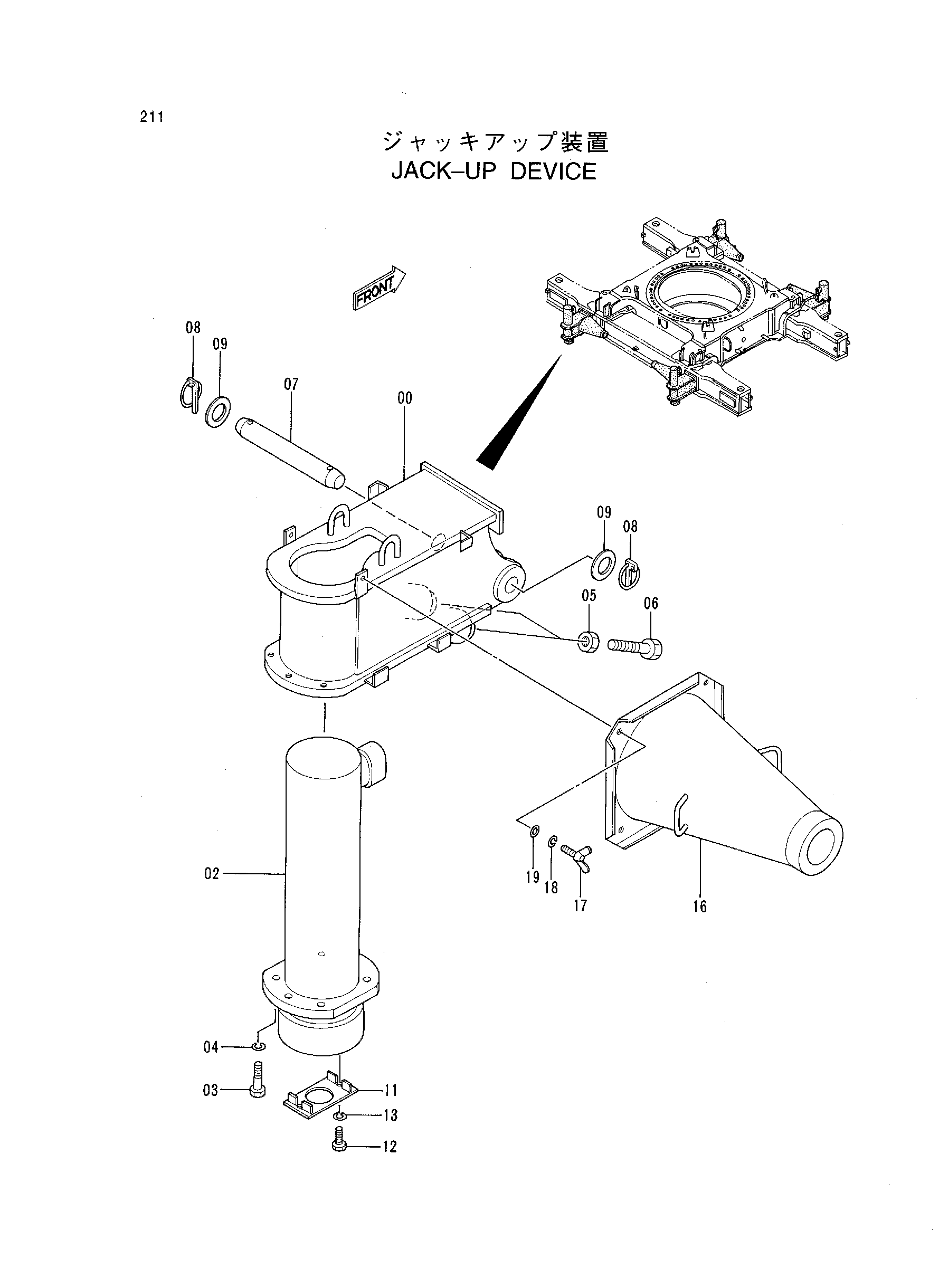

Заводская схема «Джакк-уп устройство» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7023432 | Балка | 1 |
| 02 | 4261687 | Гидроцилиндр. джакк | 1 |
| 03 | J901655 | Болт | 5 |
| 04 | A590916 | Пружинная шайба | 5 |
| 05 | J953036 | Гайка | 2 |
| 06 | J833602 | Болт | 2 |
| 07 | 4257261 | Палец | 1 |
| 08 | 947447 | Палец кольцо | 2 |
| 09 | A590152 | Плоская шайба | 2 |
| 11 | 9725481 | Ограничитель | 1 |
| 12 | J901040 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 16 | 7017022 | Поплавок | 1 |
| 17 | M361020 замена: M361025 | Болт винг | 1 |
| 17 | M361025 | Болт винг | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 19 | A590110 замена: J217083 | Плоская шайба | 1 |
| 19 | J217083 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
