Пилотный трубопроводы (7) — HITACHI KH850-3

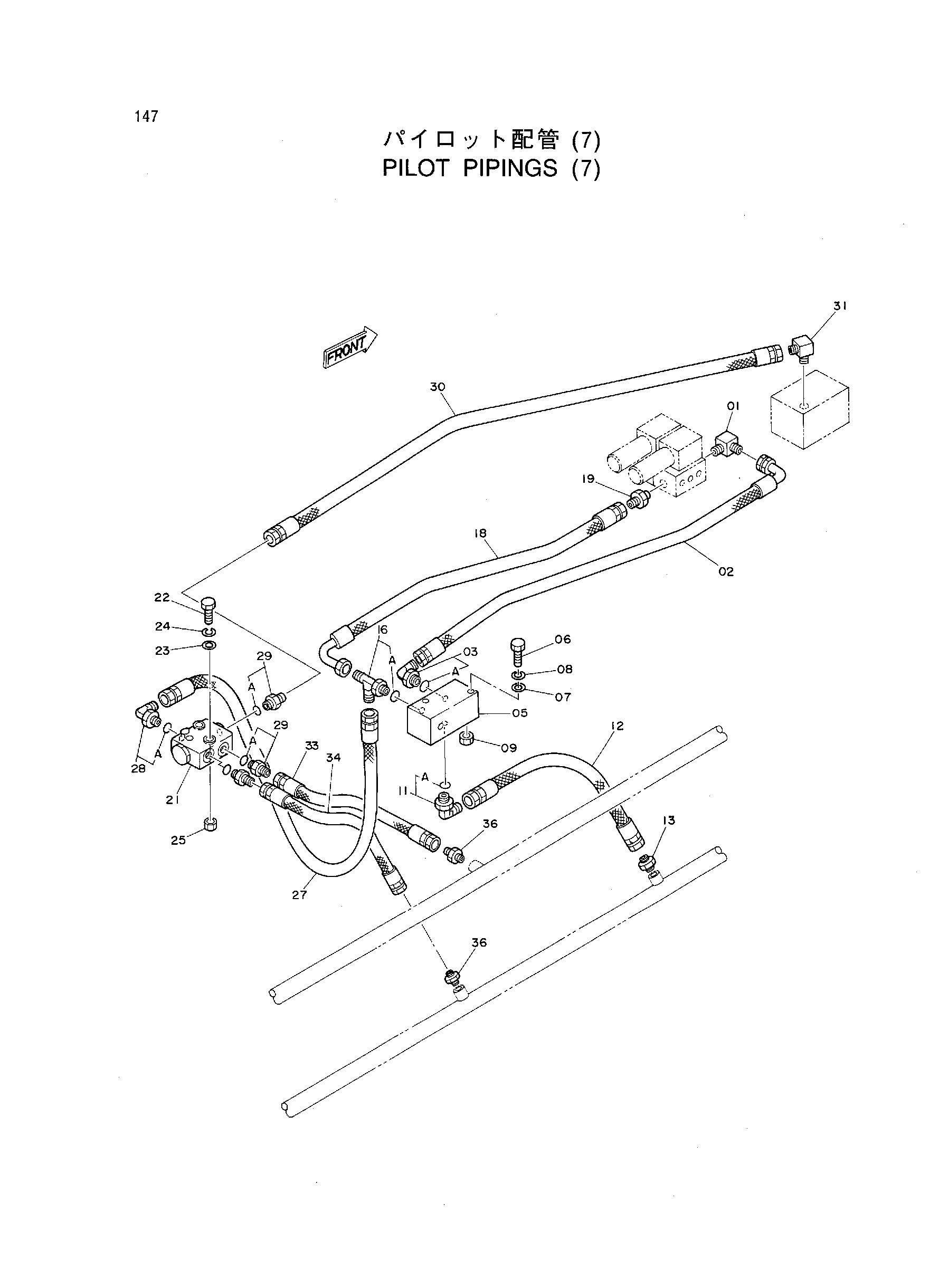

Заводская схема «Пилотный трубопроводы (7)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1401 | Угловой штуцер | 1 |
| 02 | 4225434 | Шланг | 1 |
| 03 | 4112300 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4207238 | Клапан | 1 |
| 06 | J901075 | Болт | 2 |
| 07 | 4114402 | Шайба | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 4133249 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4157625 | Шланг | 1 |
| 13 | 94-1302 | Адаптер | 1 |
| 16 | 4192040 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4225429 | Шланг | 1 |
| 19 | 4144089 | Адаптер | 1 |
| 21 | 4219216 | Пилотный клапан | 1 |
| 22 | J901055 | Болт | 2 |
| 23 | 4114402 | Шайба | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | J950010 | Гайка | 2 |
| 27 | 4158050 | Шланг | 1 |
| 28 | 4133249 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4160641 | Адаптер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4071341 | Шланг | 1 |
| 31 | 4118999 | Угловой штуцер | 1 |
| 33 | 4070779 | Шланг | 1 |
| 34 | 4157624 | Шланг | 1 |
| 36 | 94-1302 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
