Пилотный трубопроводы (1-1) — HITACHI KH850-3

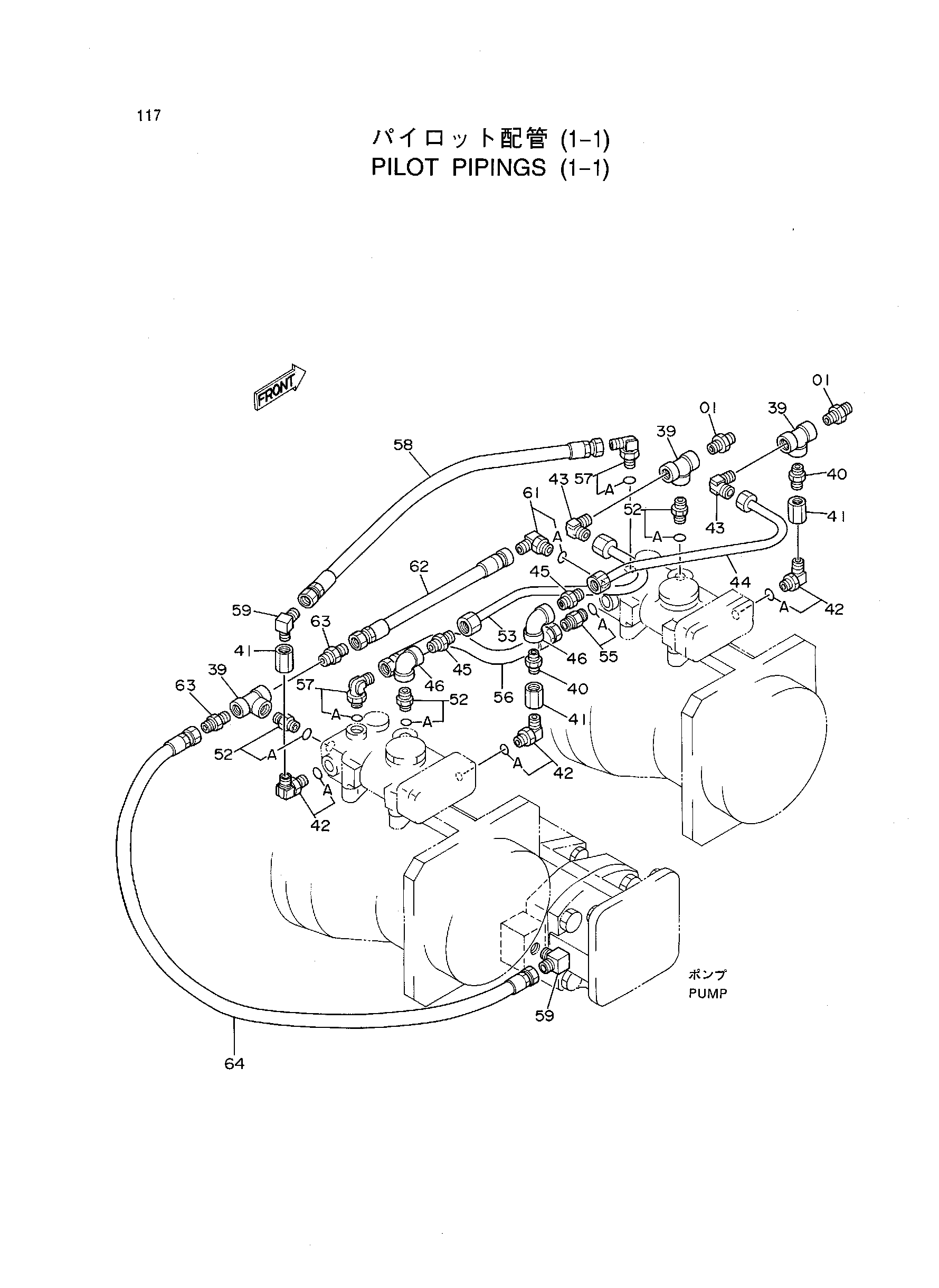

Заводская схема «Пилотный трубопроводы (1-1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4144089 | Адаптер | 2 |
| 39 | 94-0660 | Тройник | 3 |
| 40 | 94-1701 | Адаптер | 2 |
| 41 | 94-0675 | Разъём S | 3 |
| 42 | 4174585 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4130176 | Штуцер трубки | 2 |
| 44 | 4225912 | Трубка | 1 |
| 45 | 4130170 | Штуцер трубки | 2 |
| 46 | 94-0615 | Угловой штуцер | 2 |
| 52 | 4152200 | Адаптер | 3 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4225911 | Трубка | 1 |
| 55 | 4042030 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4225430 | Шланг | 1 |
| 57 | 4112300 | Угловой штуцер | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4218457 | Шланг | 1 |
| 59 | 94-1401 | Угловой штуцер | 2 |
| 61 | 4152090 | Штуцер трубки | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4098517 | Шланг | 1 |
| 63 | 94-1301 | Адаптер | 2 |
| 64 | 4055219 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
