Электрооборудование (2) — HITACHI KH850-3

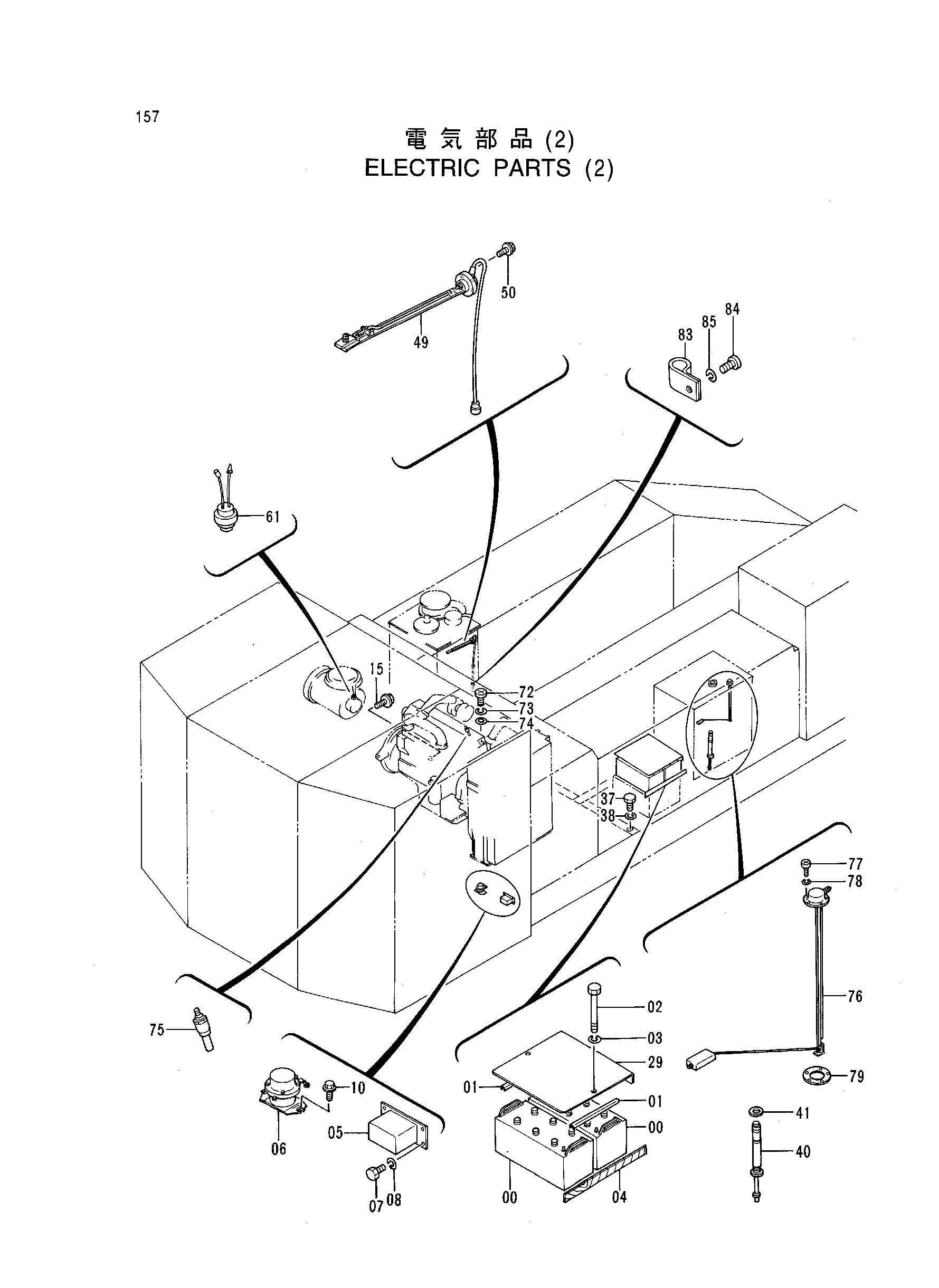

Заводская схема «Электрооборудование (2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4011921 | Фиксатор | 2 |
| 02 | 4145330 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 4003984 | Воод | 1 |
| 05 | 4515085 | Реле | 1 |
| 06 | 4031771 | Реле аккумулятор | 1 |
| 07 | J900610 | Болт | 5 |
| 08 | A590906 | Пружинная шайба | 5 |
| 10 | J020825 | Болт с шайбой | 2 |
| 15 | J021230 | Болт с шайбой | 1 |
| 29 | 8035857 | Крышка | 1 |
| 37 | J901020 | Болт | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 40 | 4131643 | Выключатель уровень | 1 |
| 41 | 4189398 замена: 4157648 | Уплотнительная шайба | 1 |
| 41 | 4157648 | Уплотнительная шайба | 1 |
| 49 | 4129942 | Выключатель уровень | 1 |
| 50 | J450510 | Винт с шайбой | 3 |
| 61 | 4224238 | Индикатор | 1 |
| 72 | M430510 | Винт | 1 |
| 73 | A590905 | Пружинная шайба | 1 |
| 74 | A590105 | Плоская шайба | 1 |
| 75 | 4030594 | Блок | 1 |
| 76 | 3026554 | Указатель | 1 |
| 77 | M430513 замена: J450510 | Винт | 5 |
| 77 | J450510 | Винт с шайбой | 5 |
| 78 | A590905 | Пружинная шайба | 5 |
| 79 | 4044994 замена: 4211031 | Манжета | 1 |
| 79 | 4211031 | Манжета | 1 |
| 83 | 4000856 | Зажим трубка | 2 |
| 84 | M430610 | Винт | 2 |
| 85 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
