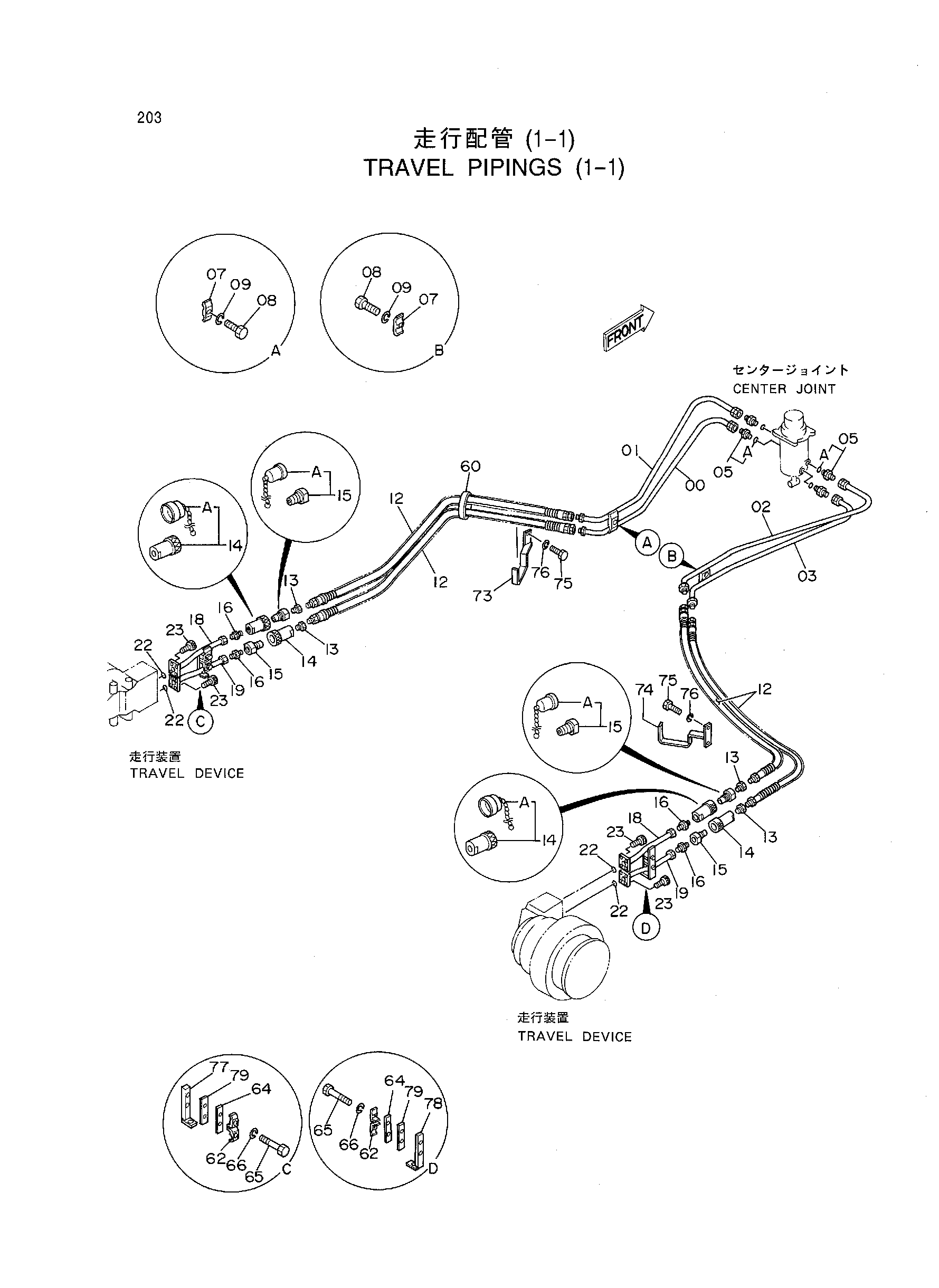

Ход трубопроводы (1-1) — HITACHI KH850-3
Заводская схема «Ход трубопроводы (1-1)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8049015 | Трубка | 1 |
| 01 | 8049016 | Трубка | 1 |
| 02 | 8049017 | Трубка | 1 |
| 03 | 8049018 | Трубка | 1 |
| 05 | 4139973 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4053599 | Хомут трубки | 2 |
| 08 | J901260 | Болт | 2 |
| 09 | A590912 | Пружинная шайба | 2 |
| 12 | 4263048 | Шланг | 4 |
| 13 | 94-1605 | Переходник | 4 |
| 14 | 4141056 | Самоуплотняющееся соединение | 4 |
| 14A | 4141798 | Пылезащитный колпачок | 1 |
| 15 | 4141057 | Самоуплотняющееся соединение | 4 |
| 15A | 4141799 | Пылезащитный колпачок | 1 |
| 16 | 94-1905 | Адаптер | 4 |
| 18 | 9735740 | Трубка | 2 |
| 19 | 9735741 | Трубка | 2 |
| 22 | A811035 | Уплотнительное кольцо | 4 |
| 23 | M341236 | Болт с внутренним шестигранником | 16 |
| 60 | 4077322 | Лента | 6 |
| 62 | 4053598 | Хомут трубки | 4 |
| 64 | 4262968 | Регулировочная шайба | 6 |
| 65 | J901285 | Болт | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 73 | 9735745 | Клумп | 1 |
| 74 | 9735746 | Клумп | 1 |
| 75 | J901020 | Болт | 4 |
| 76 | A590910 | Пружинная шайба | 4 |
| 77 | 9737330 | Сиденье | 1 |
| 78 | 9737331 | Сиденье | 1 |
| 79 | 4278040 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
