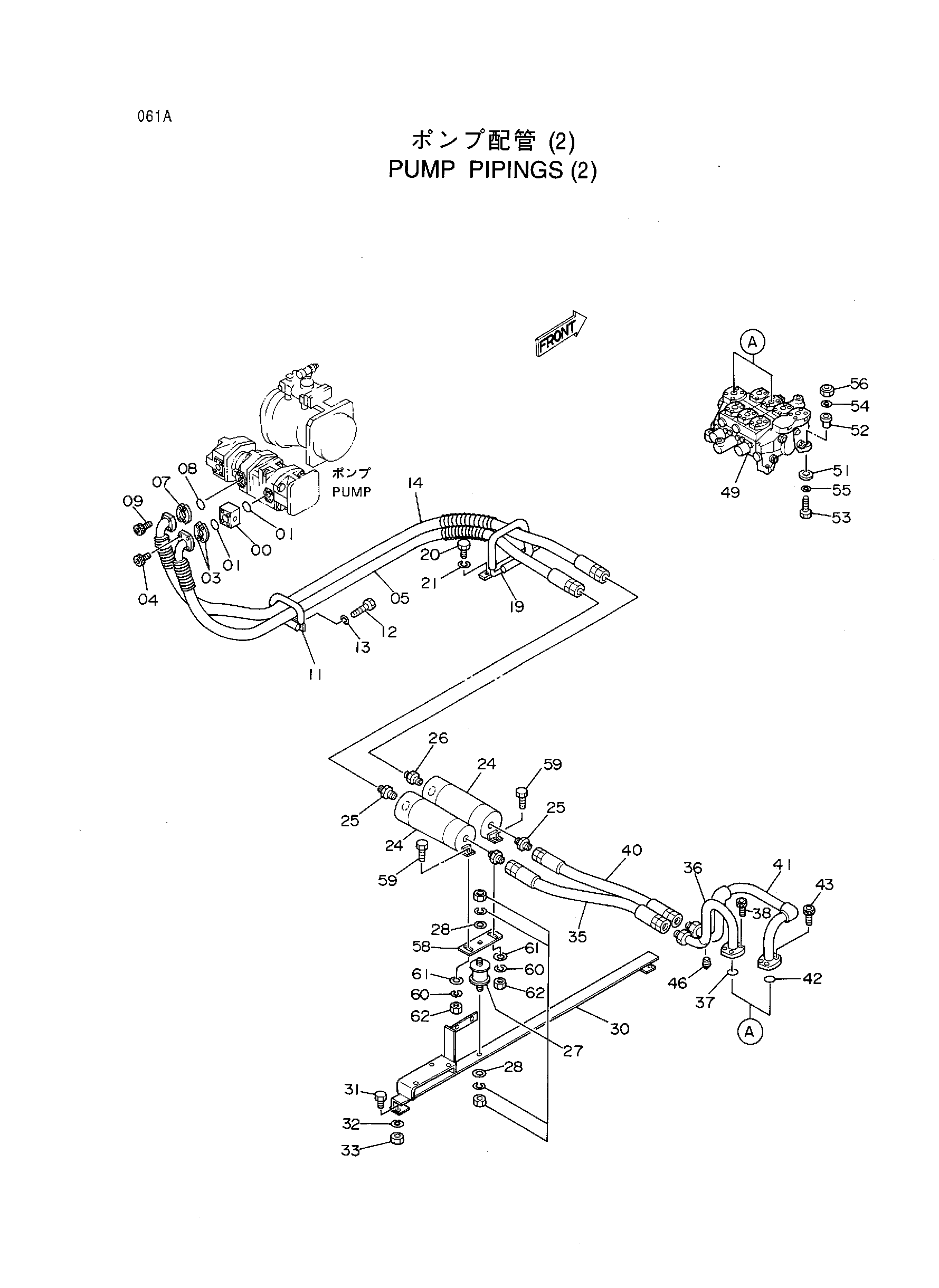

Насос трубопроводы (2) — HITACHI KH850-3

Заводская схема «Насос трубопроводы (2)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4225343	Проставка	1
01	966993	Уплотнительное кольцо	2
03	962453	Разъёмный фланец	2
04	M341080	Болт с внутренним шестигранником	4
05	4282209	Шланг	1
07	986910	Разъёмный фланец	2
08	971489	Уплотнительное кольцо	1
09	M341036	Болт с внутренним шестигранником	4
11	8042346	Опора	1
12	J901016	Болт	2
13	A590910	Пружинная шайба	2
14	4282208	Шланг	1
19	8048803	Опора	1
20	J901020	Болт	2
21	A590910	Пружинная шайба	2
24	9718248	Трубка	2
25	94-1305	Адаптер	3
26	4192957	Адаптер	1
27	4050403	Резиновая подушка	2
28	A590110	Плоская шайба	4
30	8048826 замена: 8052810	Кронштейн	1
30	8052810	Кронштейн	1
31	J901250	Болт	4
32	A590912	Пружинная шайба	4
33	J950012	Гайка	4
35	4124342	Шланг	1
36	8035066	Трубка	1
37	A811040	Уплотнительное кольцо	1
38	M341236	Болт с внутренним шестигранником	4
40	4098433	Шланг	1
41	8042349	Трубка G1	1
42	A811035	Уплотнительное кольцо	1
43	M341036	Болт с внутренним шестигранником	4
46	447483	Пробка	1
49	4257010	Гидрораспределитель	1
51	4172243	Резиновая прокладка	4
52	4172242	Резиновая втулка	4
53	J901060	Болт	4
54	A590110	Плоская шайба	4
55	J217083	Шайба	4
56	M660010	U-образная гайка	4
58	4256108	Сиденье	2
59	J901032	Болт	4
60	A590910	Пружинная шайба	4
61	J217083	Шайба	4
62	J950010	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
