Портал UP/довн рычаг — HITACHI KH850-3

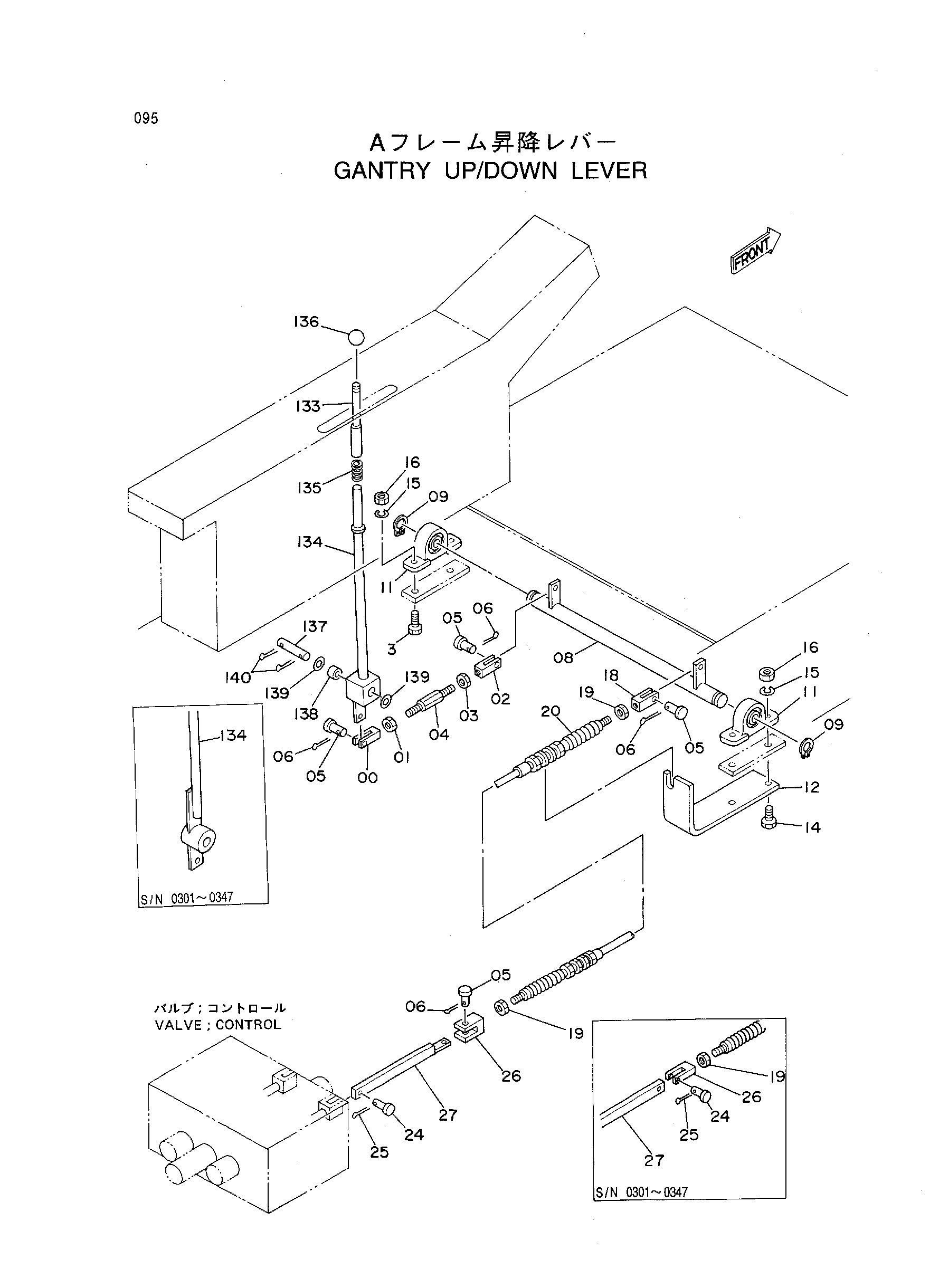

Заводская схема «Портал UP/довн рычаг» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | M990844 | Концевой вилка | 1 |
| 01 | M580008 | Гайка (левый) | 1 |
| 02 | M980844 | Концевой вилка | 1 |
| 03 | M500807 | Гайка | 1 |
| 04 | 4223283 | Шток | 1 |
| 05 | A740821 | Палец | 3 |
| 05 | A740821 | Палец | 4 |
| 06 | A762013 | Шплинт | 3 |
| 06 | A762013 | Шплинт | 4 |
| 08 | 9730261 | Рычаг | 1 |
| 09 | 942517 | Стопорное кольцо | 2 |
| 11 | 958775 | Подшипник. блок | 2 |
| 12 | 4223282 | Опора | 1 |
| 13 | J901035 | Болт | 2 |
| 14 | J901045 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | J950010 | Гайка | 4 |
| 18 | 4190393 | Концевой вилка(правый) | 1 |
| 19 | M500605 | Гайка | 2 |
| 20 | 4225432 | Трос управления | 1 |
| 24 | 415350 | Палец | 2 |
| 24 | 415350 | Палец | 1 |
| 25 | A763016 | Шплинт | 2 |
| 25 | A763016 | Шплинт | 1 |
| 26 | 4250276 | Концевой вилка | 1 |
| 26 | 4190393 | Концевой вилка | 1 |
| 27 | 4250275 | Концевой шток | 1 |
| 27 | 9741917 | Концевой шток | 1 |
| 133 | 4189937 | Рычаг | 1 |
| 134 | 9725475 замена: 9741661 | Рычаг | 1 |
| 134 | 9741661 | Рычаг | 1 |
| 135 | 4189934 | Пружина | 1 |
| 136 | 499845 | Рукоятка | 1 |
| 137 | 4053587 | Палец | 1 |
| 138 | 4075781 | Втулка | 1 |
| 139 | A590120 | Плоская шайба | 2 |
| 140 | A764036 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
