Шестерённый насос — HITACHI KH850-3

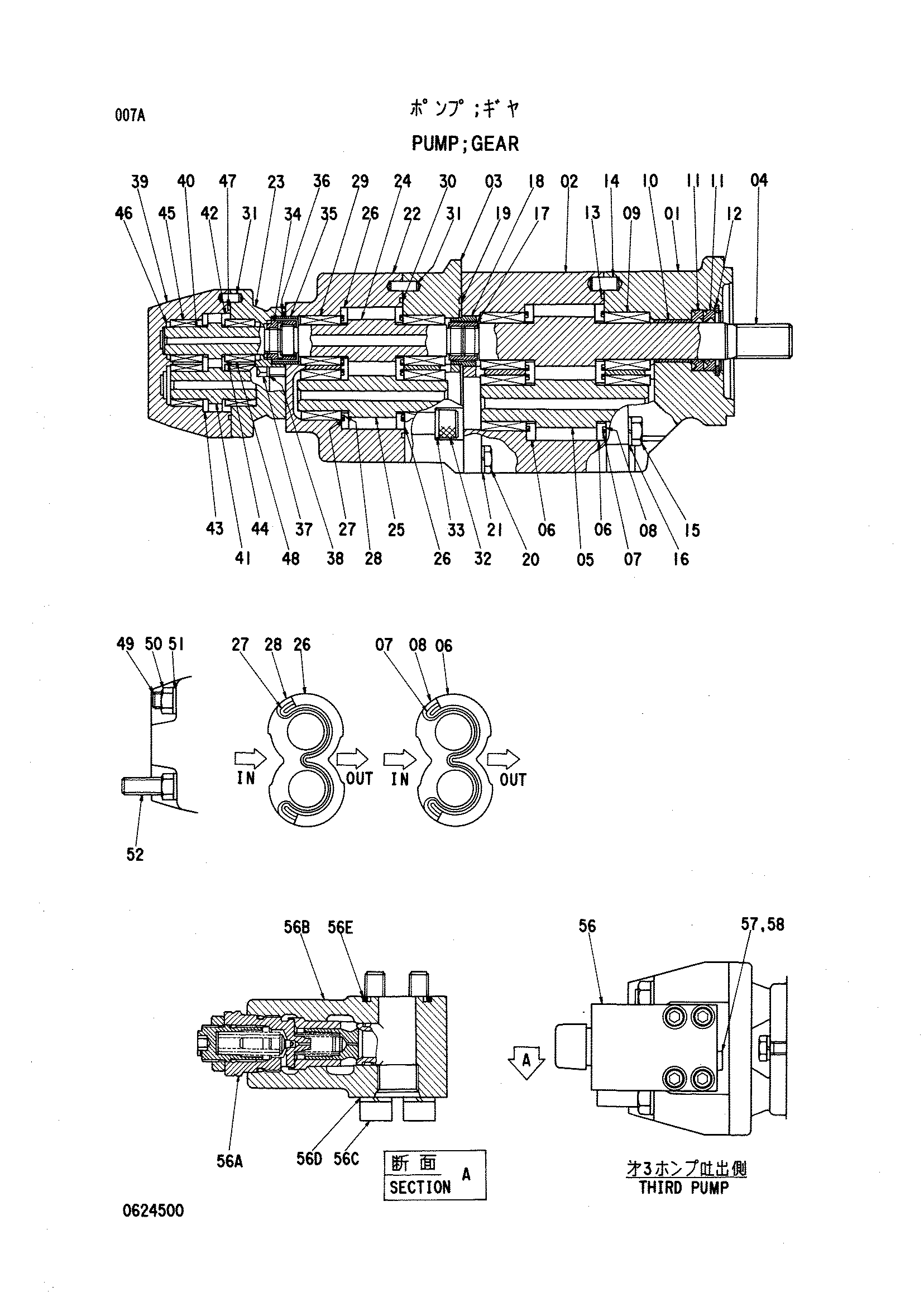

Заводская схема «Шестерённый насос» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4328463	Шестерённый насос	1
06	0406701	Сиде-плате	2
07	0377801	Уплотнительное кольцо	2
08	0284302	Кольцо: бакк-уп	2
09	0406702	Игольчатый подшипник	4
10	0406703	Втулка	1
11	0377802	Масляное уплотнение	1
12	0406704	Стопорное кольцо	1
13	0406705	Кольцо	1
15	0406706	Болт	4
16	0406707	Пружинная шайба	4
17	0284306	Муфта	1
18	0406708	Втулка	1
19	0406709	Кольцо	1
20	0406710	Болт	4
21	0230143	Пружинная шайба	4
26	0284301	Пластина	2
27	0406711	Уплотнительное кольцо	2
28	0284302	Опорное кольцо	2
29	0284303	Игольчатый подшипник	4
30	0272802	Кольцо	1
32	0284312	Болт с внутренним шестигранником	4
33	0284313	Плоская шайба	4
34	0284314	Муфта	1
35	0251702	Втулка	1
36	0272803	Уплотнительное кольцо	1
37	0284310	Болт	2
38	0284311	Пружинная шайба	2
42	0284316	Пластина боковой	1
43	0284317	Пластина боковой	1
44	0406712	Уплотнительное кольцо	6
45	0284319	Игольчатый подшипник	4
46	0284320	Уплотнение вал	2
47	0272807	Кольцо	1
48	0284321	Пробка	1
49	0284323	Болт шпилька	2
50	0284324	Гайка	4
51	0284325	Плоская шайба	4
52	0284326	Болт шпилька	2
56	0624501	Предохранительный клапан	1
56A	0624502	Предохранительный клапан	1
56B	0230302	Крышка	1
56C	0230303	Болт с внутренним шестигранником	4
56D	0215021	Пружинная шайба	4
56E	0624503	Уплотнительное кольцо	1
57	0624504	Пробка	1
58	0389321	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
