Смазка трубопроводы (центральный коллектор) — HITACHI KH850-3

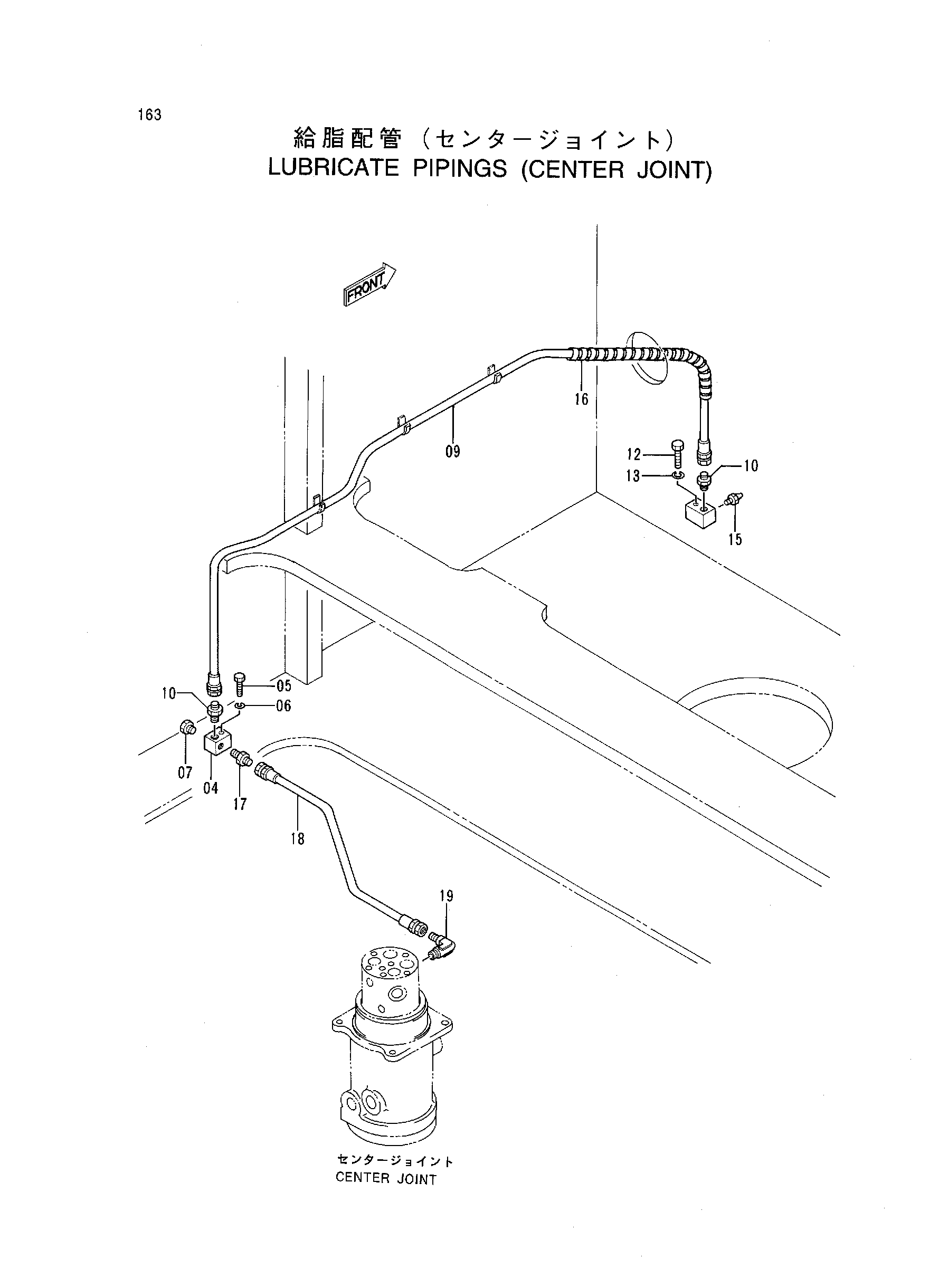

Заводская схема «Смазка трубопроводы (центральный коллектор)» для HITACHI KH850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4020840 | Угловой штуцер | 1 |
| 05 | J900840 | Болт | 1 |
| 06 | A590908 | Пружинная шайба | 1 |
| 07 | 94-2022 | Пробка | 1 |
| 09 | 4157963 | Шланг | 1 |
| 10 | 94-1301 | Адаптер | 2 |
| 11 | 4231518 | Коллектор | 1 |
| 12 | J901250 | Болт | 1 |
| 13 | A590912 | Пружинная шайба | 1 |
| 15 | J75481 | Штуцер | 1 |
| 16 | 4044420 | Защитный кожух | 1 |
| 17 | 94-1301 | Адаптер | 1 |
| 18 | 4124783 | Нейлоновый шланг | 1 |
| 19 | 4196225 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
